RGB垂直条状
- 显示区域
- 220.416(H)×129.15(V) mm
- 外观尺寸
- 234.6(H)×155.8(V)×3.5(D) mm
- 面板重量
- 165/175g (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 180 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (TM)
- 可视角度
- 70/70/50/60 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 3/9 (Typ.)(Tr/Td) ms
- 显示颜色
- 262K, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
-
中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型
- WLED, 含LED驱动
- 信号接口
-
LVDS (1 ch, 6-bit) , 30 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
瀚宇彩晶液晶模组HSD100IFW3-A00规格书
瀚宇彩晶液晶模组HSD100IFW3-A00验货标准(IIS)
瀚宇彩晶液晶模组HSD100IFW3-A00概况

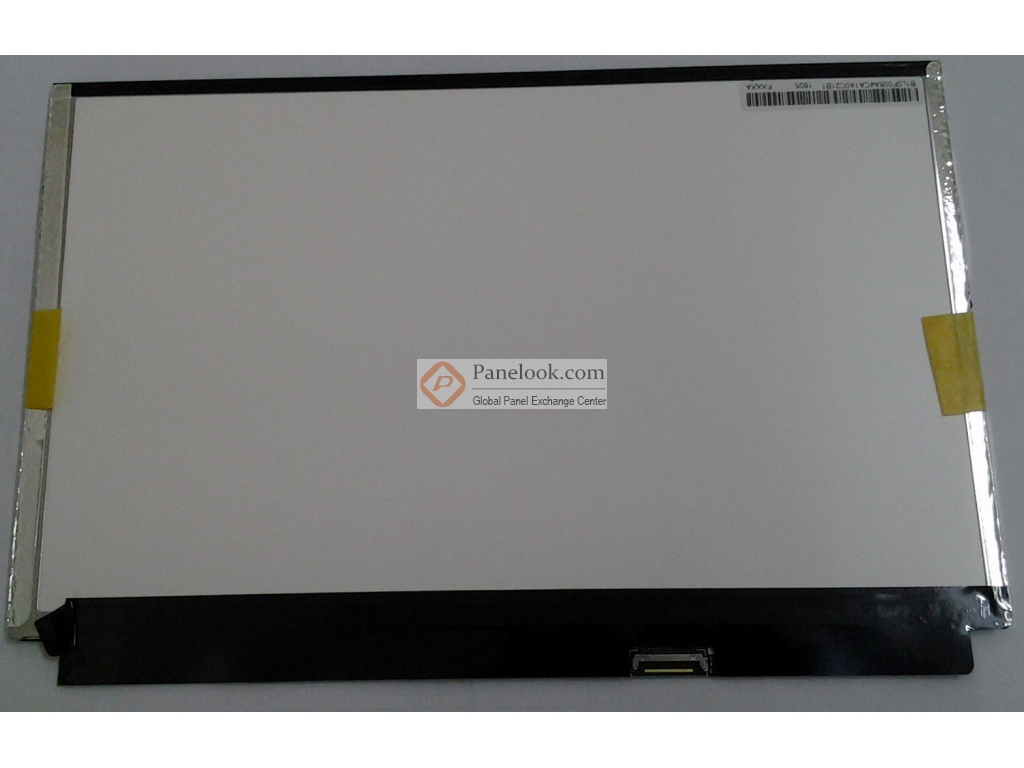

瀚宇彩晶 (HannStar) 推出的HSD100IFW3-A00是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于上网本，数码相框，便携式DVD。根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前HSD100IFW3-A00在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2026年02月11日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2010年12月2日发布的版本号为Formal Rev1.0的产品规格书，HSD100IFW3-A00显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为220.416×129.15 (宽×高) mm，外观尺寸为234.6(宽)×155.8(高)×3.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重165/175g (Typ./Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，含LED驱动。HSD100IFW3-A00采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD100IFW3-A00液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD100IFW3-A00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
