RGB垂直条状
- 显示区域
- 196.608(H)×114.15(V) mm
- 外观尺寸
- 211.1(H)×126.5(V)×6(D) mm
- 面板重量
- 240g (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 500 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- IPS Pro，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 18/17 (Typ.)(Tr/Td)
- 显示颜色
- 262K/16.2M, 55% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- 3.07W (Max.)
- 光源类型
- 3S13P WLED, 15K小时, 无驱动
- 信号接口
- LVDS (1 ch, 6/8-bit) , 40 pins , FPC
- 驱屏电压
- 3.3/12.6/23/-10.0V (Typ.)(VDD/AVDD/VGH/VGL)
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C, 耐振动性 2.9G (28.4 m/s²)
共2条现货>>
瀚宇彩晶液晶模组HSD090IFW1-A01 VIP卖家现货
瀚宇彩晶液晶模组HSD090IFW1-A01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
HSD090IFW1-A01规格书 |
Ver1.4 |
English |
1.2 M |
24 |
2016-4-15 |
最新 |
|
瀚宇彩晶液晶模组HSD090IFW1-A01验货标准(IIS)
瀚宇彩晶液晶模组HSD090IFW1-A01摘要

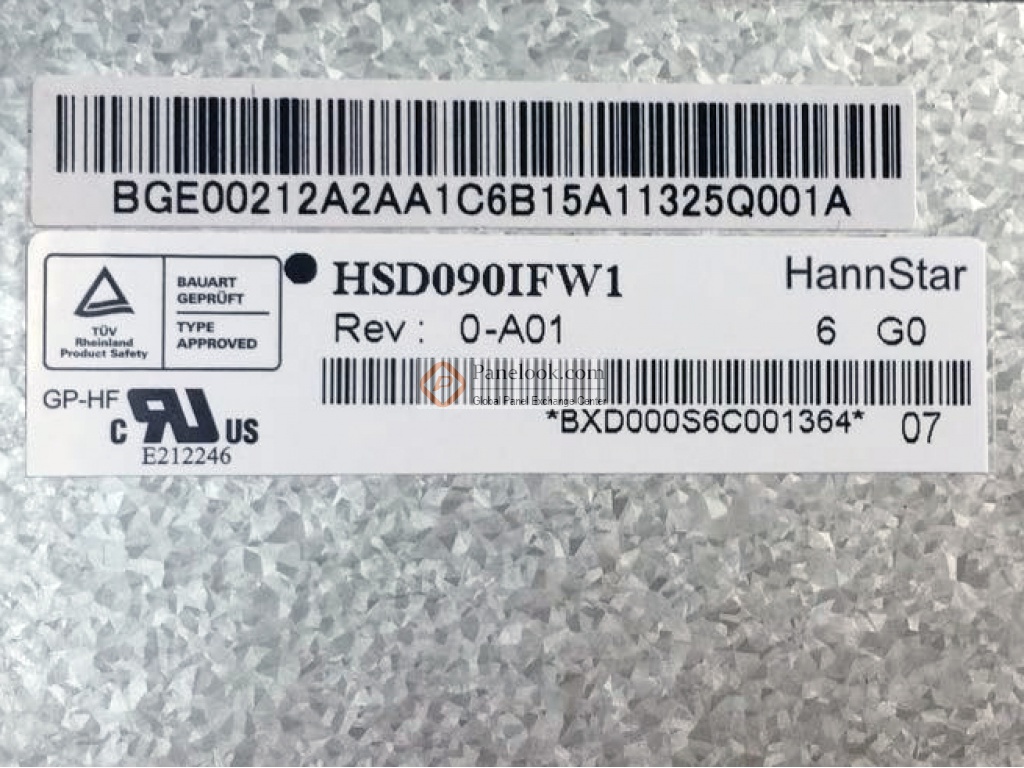

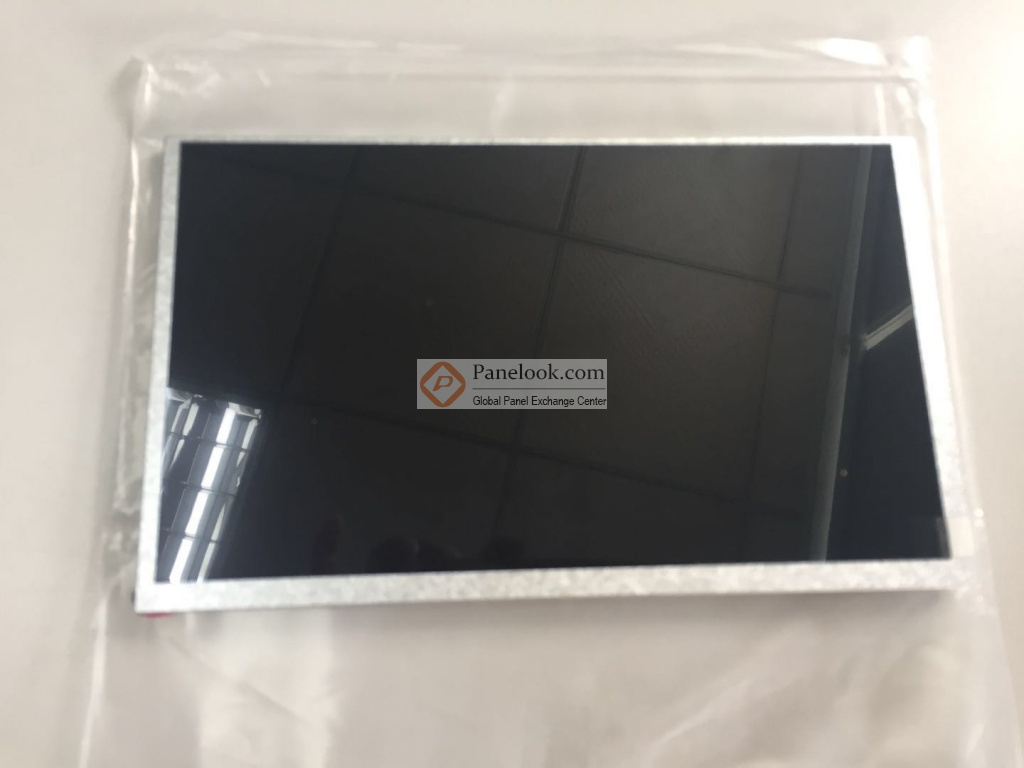

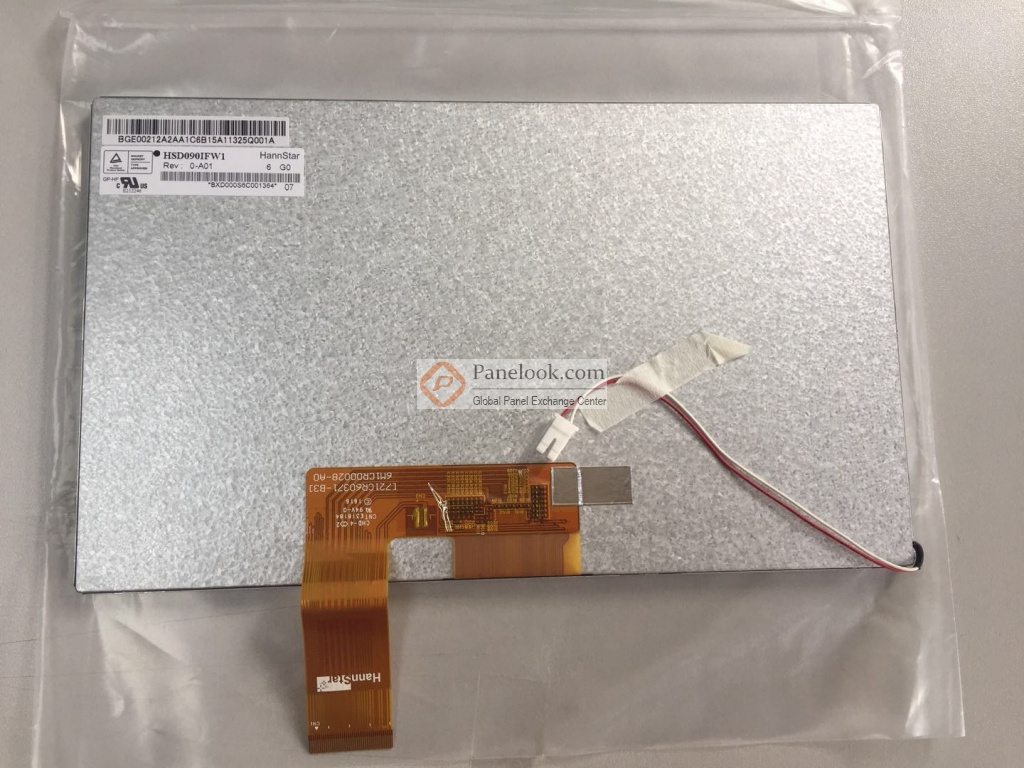

HSD090IFW1-A01是瀚宇彩晶股份有限公司 ( 瀚宇彩晶，HannStar) 推出的一款采用a-Si TFT-LCD技术的 9.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据瀚宇彩晶 (HannStar)于2016年4月15日发布的版本号为Ver1.4的产品规格书，HSD090IFW1-A01显示分辨率为 1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.608×114.15 (宽×高) mm，可视尺寸为200.01×117.55 (宽×高) mm，外观尺寸为211.1×126.5 (宽×高)×6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重240g (Typ.)。背光方面此产品采用了3S13P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。HSD090IFW1-A01采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/12.6/23/-10.0V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD090IFW1-A01液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD090IFW1-A01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q3量产，当前生产状态为已停产。目前HSD090IFW1-A01在屏库上有2条现货信息、0家供应商信息，交易氛围清淡。屏库于2017年02月22日对此型号首次建立参数，并于2025年12月19日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。基于它3G抗震，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于 车载显示。
|
