中华映管液晶模组CLAA090NA02CW主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2010,Q4
开始量产
2011,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
中华映管 (CPT)
面板型号
CLAA090NA02CW

面板尺寸
9.0英寸
面板类型
a-Si TFT-LCD, 液晶模组

像素数量
1024(RGB)×600, WSVGA, 17:10
像素布局
RGB垂直条状

显示区域
196.608(H)×114.15(V) mm
外观尺寸
211.1(H)×126.5(V)×3.5(D) mm

面板重量
TBD
表面处理
雾面，Hard coating (3H)

面板亮度
300 cd/m² (Typ.)
对比度
500:1 (Typ.) (TM)

可视角度
70/70/50/70 (Typ.)(CR≥10)
工作模式
TN，常白显示，透射式

视角方向
6 o'clock
反应时间
25 (Typ.)(Tr+Td) ms

显示颜色
262K/16.2M, 50% NTSC
触摸屏
无触摸

功率消耗
2.30/2.48W (Typ./Max.)
光源类型
4S7P WLED, 20K小时, 无驱动

工作频率
60Hz
面板应用

信号接口
LVDS (1 ch, 6/8-bit) , 60 pins , FPC

驱屏电压
3.3/9.6/18/-6V (Typ.)(DVDD/AVDD/VGH/VGL)

工作环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C, 耐振动性 2.9G (28.4 m/s²)

中华映管液晶模组CLAA090NA02CW规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	CLAA090NA02CW规格书	Ver0.1	English	885.9 K	18	2011-3-17	最新	付费下载
	CLAA090NA02CW规格书	Ver0.0	English	624.7 K	17	2010-12-22		付费下载

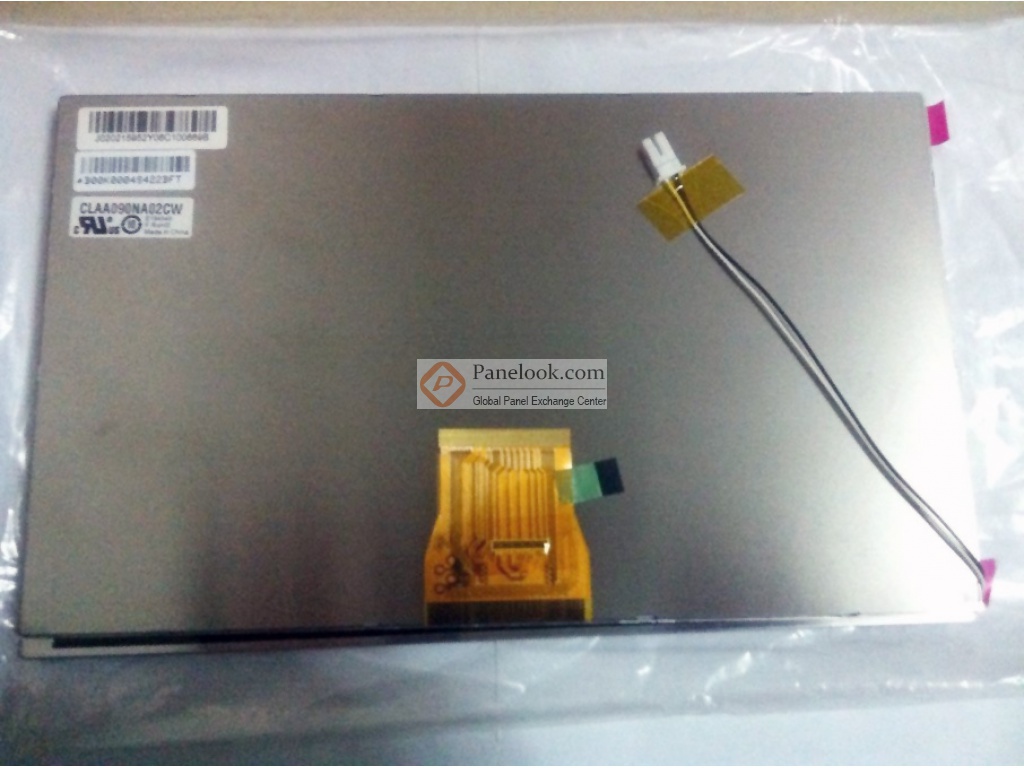

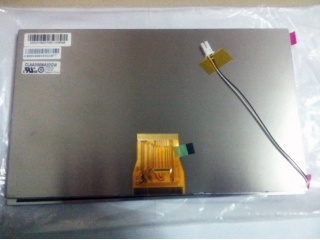

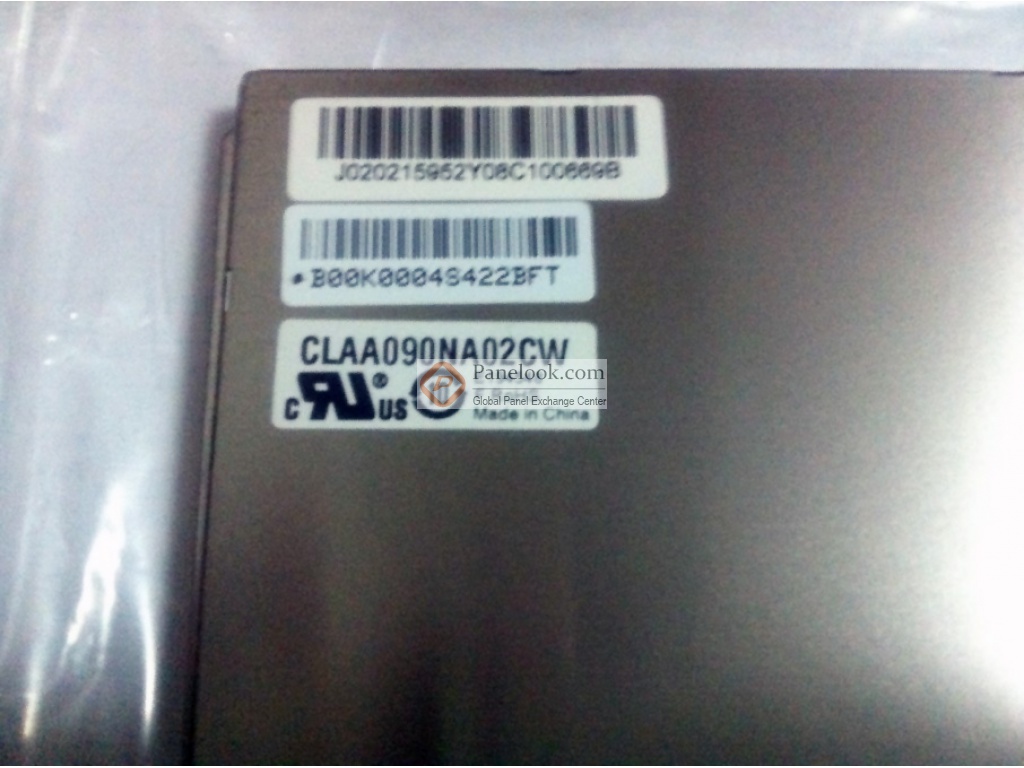

中华映管液晶模组CLAA090NA02CW图片

中华映管液晶模组CLAA090NA02CW综述

中华映管 (CPT) 推出的CLAA090NA02CW是一款采用a-Si TFT-LCD技术的9.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 3G抗震，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于车载显示。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前CLAA090NA02CW在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年03月28日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2011年3月17日发布的版本号为Ver0.1的产品规格书，CLAA090NA02CW显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.608×114.15 (宽×高) mm，可视尺寸为199.81×117.35 (宽×高) mm，外观尺寸为211.1(宽)×126.5(高)×3.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重TBD。背光方面此产品采用了4S7P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。CLAA090NA02CW采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/9.6/18/-6V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA090NA02CW液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA090NA02CW的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
