| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HSD090IDW1-A00规格书 | Formal Rev3.2 | English | 1.3 M | 38 | 2012-11-16 | 最新 | |
|
|
HSD090IDW1-A00规格书 | Formal Rev1.0 | English | 1.1 M | 26 | 2009-7-14 | ||
|
|
HSD090IDW1-A00规格书 | Formal Ver2.3 | English | 1.1 M | 32 | 2009-2-18 | ||
|
|
HSD090IDW1-A00规格书 | Formal Rev1.0 | English | 952.2 K | 26 | 2008-9-5 | ||
|
|
HSD090IDW1-A00规格书 | Pre Rev1.6 | English | 944.1 K | 26 | 2008-8-5 | ||
|
|
HSD090IDW1-A00规格书 | Pre Rev1.4 | English | 879.3 K | 25 | 2008-6-16 | ||
|
|
HSD090IDW1-A00规格书 | Rev1.0 | English | 985.2 K | 27 | 2008-11-8 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
4~28" TN Type | VIP会员可看 |
VIP会员可看 | Rev8.0 | 2015-5-29 | IIS下载 | |
|
4.3~9-inch (MDL) | VIP会员可看 |
VIP会员可看 | B Grade | Rev1.0 | 2010-4-28 | IIS下载 |

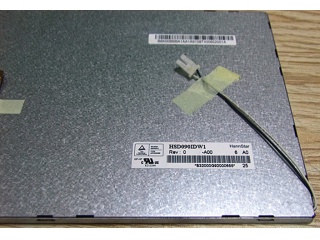

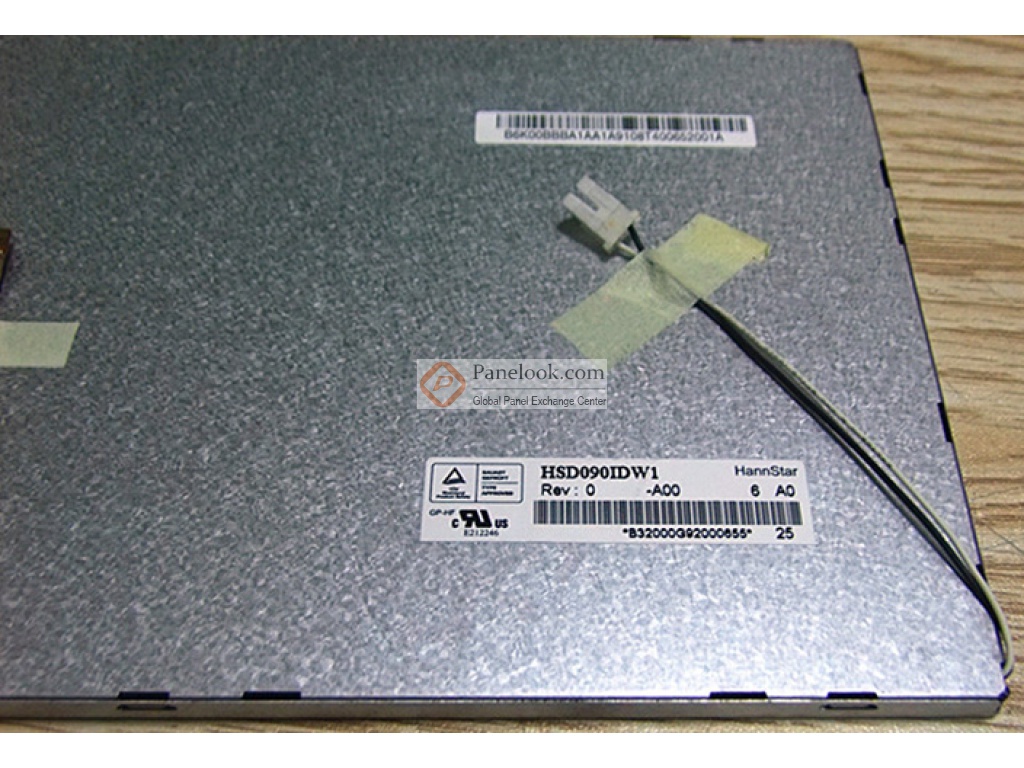

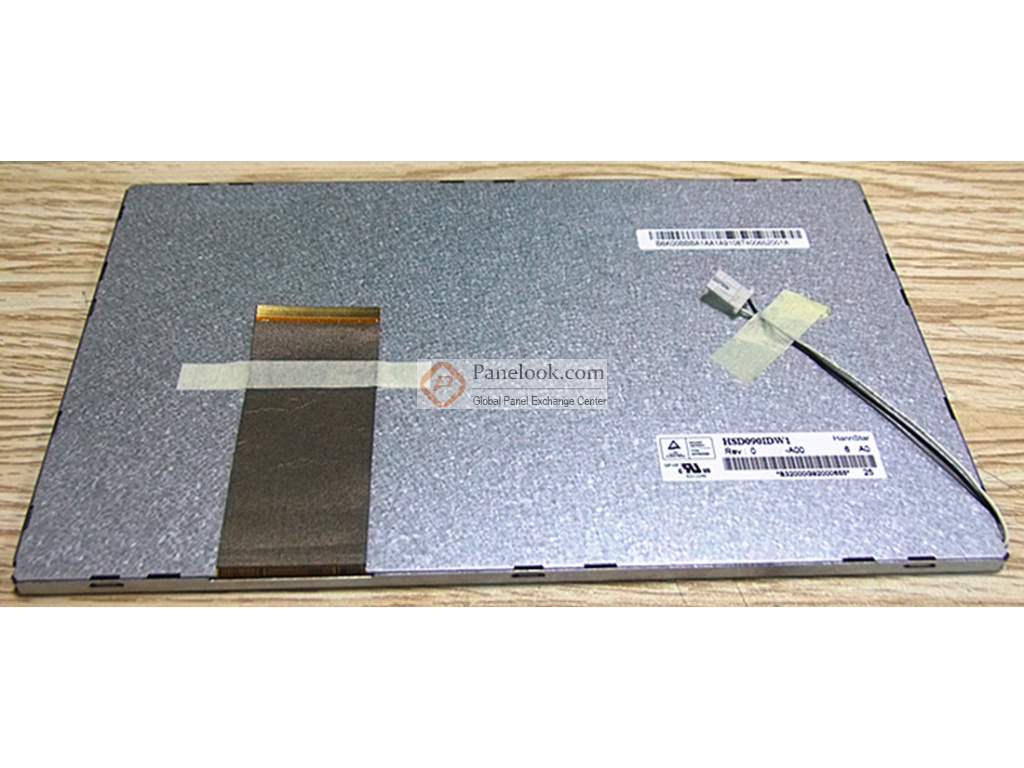

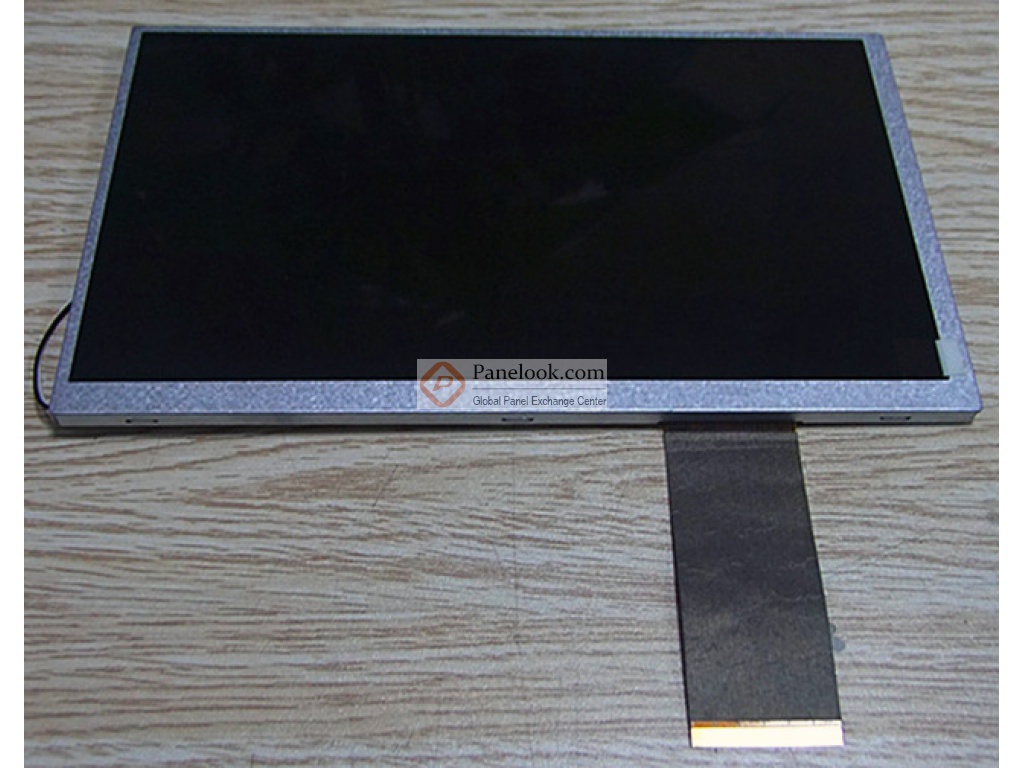

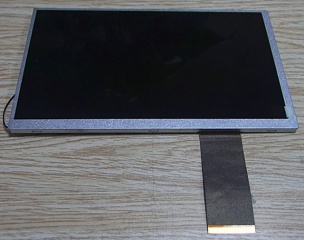

瀚宇彩晶 (HannStar) 推出的HSD090IDW1-A00是一款采用a-Si TFT-LCD技术的9.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 3G抗震，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， DE/SYNC mode selectable, FPC length 73mm, Lamp cable length 85mm。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于数码相框，便携式DVD。根据屏库掌握的情报此产品于2008年Q3量产，当前生产状态为量产中。目前HSD090IDW1-A00在屏库上有0条现货信息、3家供应商信息，交易氛围清淡。屏库于2012年03月11日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2012年11月16日发布的版本号为Formal Rev3.2的产品规格书，HSD090IDW1-A00显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为198×112.08 (宽×高) mm，可视尺寸为201.1×115.15 (宽×高) mm，外观尺寸为210.7(宽)×126.4(高)×5.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重240g (Typ.)。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。HSD090IDW1-A00采用了TTL (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/10/15/-7V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD090IDW1-A00液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD090IDW1-A00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
