| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AT090TN12 V.3规格书 | Final Ver09 | English | 957.7 K | 23 | 2023-9-25 | 最新 | |
|
|
AT090TN12 V.3规格书 | Final Ver.07 | English | 786.6 K | 23 | 2023-2-20 | ||
|
|
AT090TN12 V.3规格书 | Final Ver05 | English | 864.7 K | 24 | 2017-8-30 | ||
|
|
AT090TN12 V.3规格书 | Final Ver03 | English | 1.1 M | 23 | 2012-3-5 | ||
|
|
AT090TN12 V.3规格书 | Final Ver.02 | English | 1 M | 23 | 2010-10-22 | ||
|
AT090TN12 V.3规格书 | Final Ver01 | English | 1.1 M | 23 | 2009-6-1 | ||
|
|
AT090TN12 V.3规格书 | Pre Ver02 | English | 1 M | 23 | 2008-12-24 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
5~10.4" CE & Tablet LCM | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2014-4-8 | IIS下载 |
|
7.1~12 TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver:03 | 2012-9-21 | IIS下载 |
|
7.1~12 TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver:03 | 2012-7-22 | IIS下载 |
|
7.1~12 TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver:03 | 2012-4-12 | IIS下载 |
|
7.0~12” TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2011-12-27 | IIS下载 |
|
7.1~12 TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver:03 | 2010-7-29 | IIS下载 |

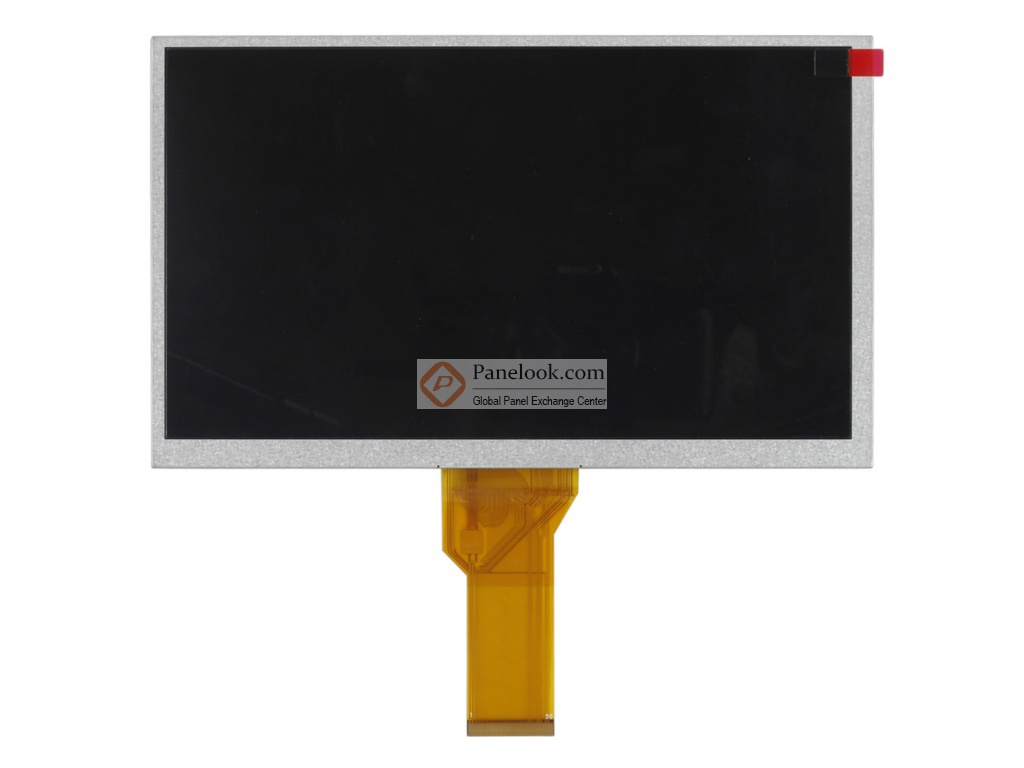

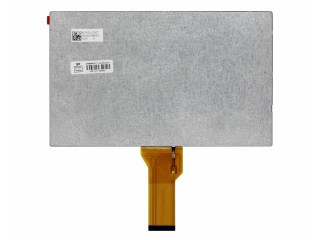

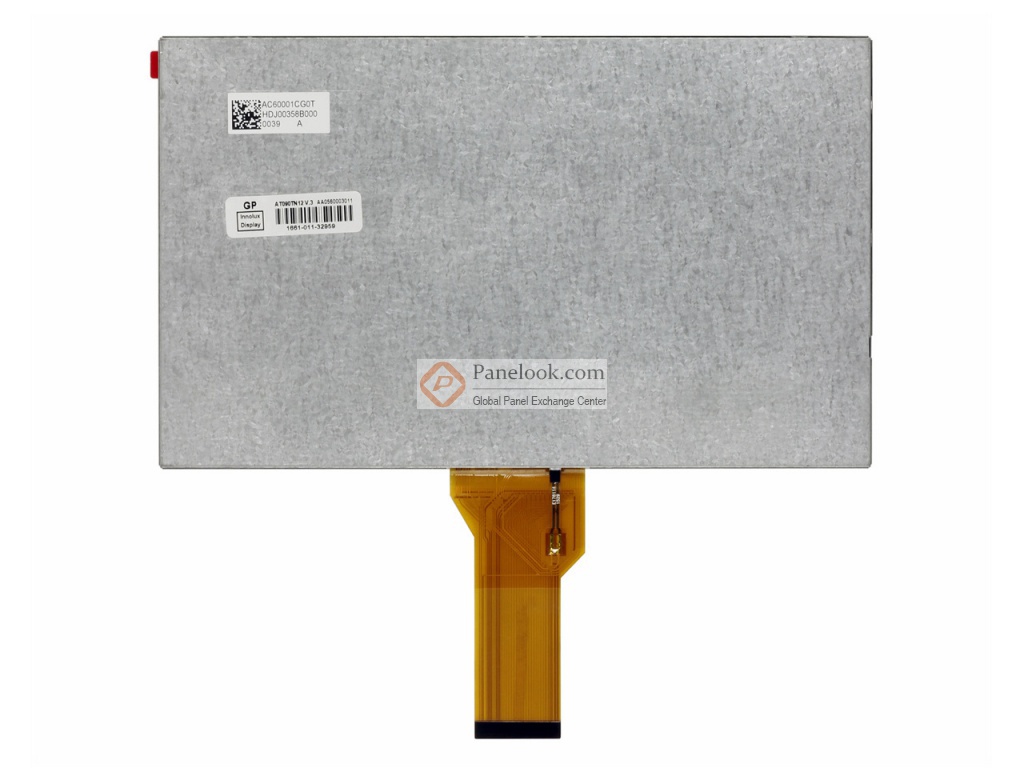

奇美 (Chimei Innolux) 推出的AT090TN12 V.3是一款采用a-Si TFT-LCD技术的9.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， 2 in 1 FPC, FPC length 80.0mm。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于数码相框，便携式DVD。本产品已邦定EK79713BCGB, EK73202ACGB驱动IC。根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为量产中。目前AT090TN12 V.3在屏库上有15条现货信息、34家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2012年11月06日对此型号首次建立参数，并于2024年03月14日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2023年9月25日发布的版本号为Final Ver09的产品规格书，AT090TN12 V.3显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为198×111.696 (宽×高) mm，可视尺寸为201.0×114.7 (宽×高) mm，外观尺寸为211.1(宽)×126.5(高)×6.1(厚) mm，表面处理为雾面，产品净重253g (Typ.)。背光方面此产品采用了3S11P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT090TN12 V.3采用了TTL (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.8/17.0/-5.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为55Hz。如果开发新产品想采用AT090TN12 V.3液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于AT090TN12 V.3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
