支持RS485接口
| 系统类目： | LCD/OLED/EPD面板模块 > TFT-LCM液晶模组 |
|---|---|
| 产品品牌： | |
| 产品系列： | HMI组态屏 |
| 产品型号： | HQ101MB4YI-01F |
| 关键描述： | 组态屏 |
| 产品类别： | 图形型 |
| 产品标签： | 彩色TFT液晶屏，宽温液晶屏，电容触摸液晶屏，IPS液晶屏 |
| 应用产品： | 工业 |
| 面板类型： | a-Si TFT-LCD |
| 产品组成： | 液晶模组 |
| 面板尺寸： | 10.1" |
| 分 辨 率： | 800×1280 |
| 宽 高 比： | 10:16 (宽:高) |
| 物理形状： | 平面矩形 |

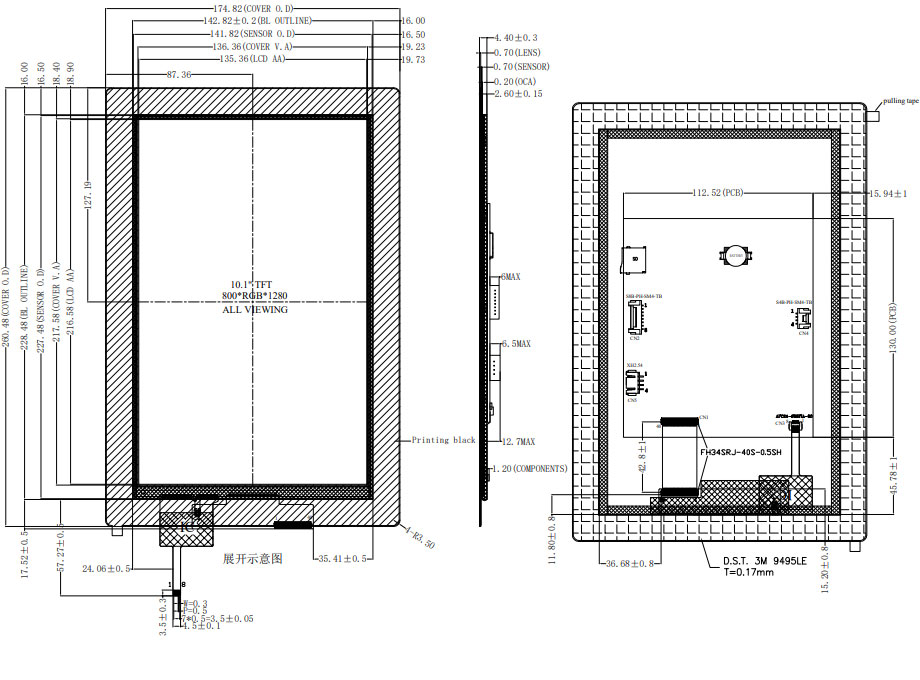

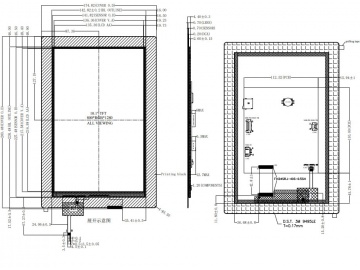

| 显示尺寸： | 135.36 (宽) × 216.58 (高) mm (A.A) |
| 外观尺寸： | 174.82 (宽) × 260.48 (高) mm |
| 最大厚度： | 4.4 mm |
| 液晶态家族： | IPS硬屏 |
| 偏 光 片： | 透射式 |
| 面板亮度： | 300 (Typ.) |
| 可视角度： | 89/89/89/89 (左/右/上/下) |
| 显示颜色： | 16.7M |
| 背光类型： | WLED |
| 信号类型： | UART |
| 信号脚数： | 8 Pins |
| 触 摸 屏： | 投射电容触摸屏 |
| 工作温度： | -20 ~ 60 °C |
| 存储温度： | -30 ~ 80 °C |
| 类型 | 文件名 | 大小 | 下载 |
|---|---|---|---|
 |
HQ101MB4Y1.pdf | 309.6 K | 下载文件 |
