像素布局
RGB垂直条状
显示区域 276.615(H)×155.52(V) mm外观尺寸 290.5(H)×181.4(V)×3(D) mm
面板亮度 200 cd/m² (Typ.)对比度 500:1 (Typ.) (TM)
可视角度 45/45/20/40 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 16 (Typ.)(Tr+Td) ms
显示颜色 262K, 45% NTSC触摸屏 无触摸
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 9S3P WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-
eDP (1 Lane) , RBR (1.62G/lane) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>
京东方液晶模组HB125WX1-200 VIP卖家现货
HB125WX1-200 长期供应 贸易
 深圳市
HB125WX1-200 长期供应 贸易
深圳市
HB125WX1-200 长期供应 贸易
深圳市
HB125WX1-200 长期供应 贸易
苏州市
HB125WX1-200 长期供应 贸易
深圳市
HB125WX1-200 长期供应 贸易
苏州市
HB125WX1-200 长期供应 贸易
中国香港
HB125WX1-200 长期供应 贸易
深圳市
HB125WX1-200 长期供应 贸易
深圳市
HB125WX1-200 长期供应 贸易
深圳市
京东方液晶模组HB125WX1-200综述

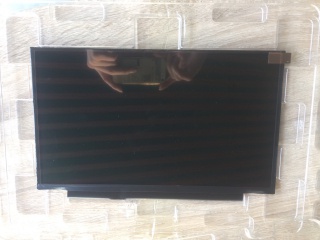

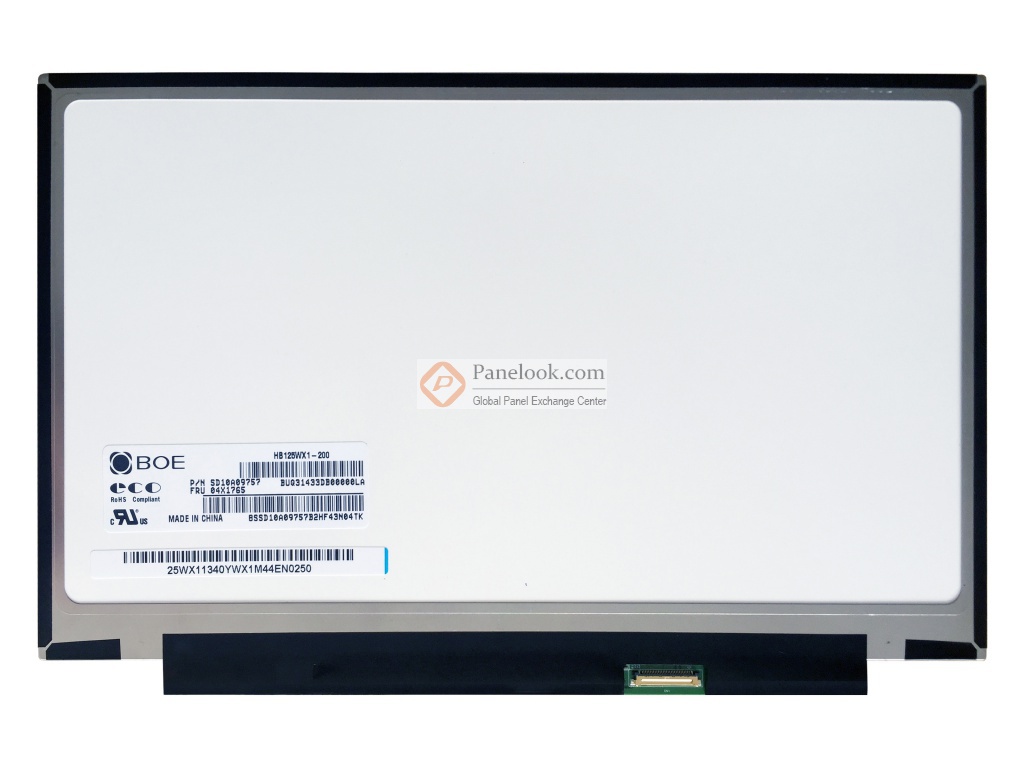

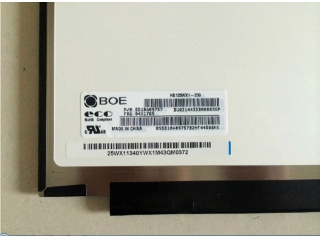

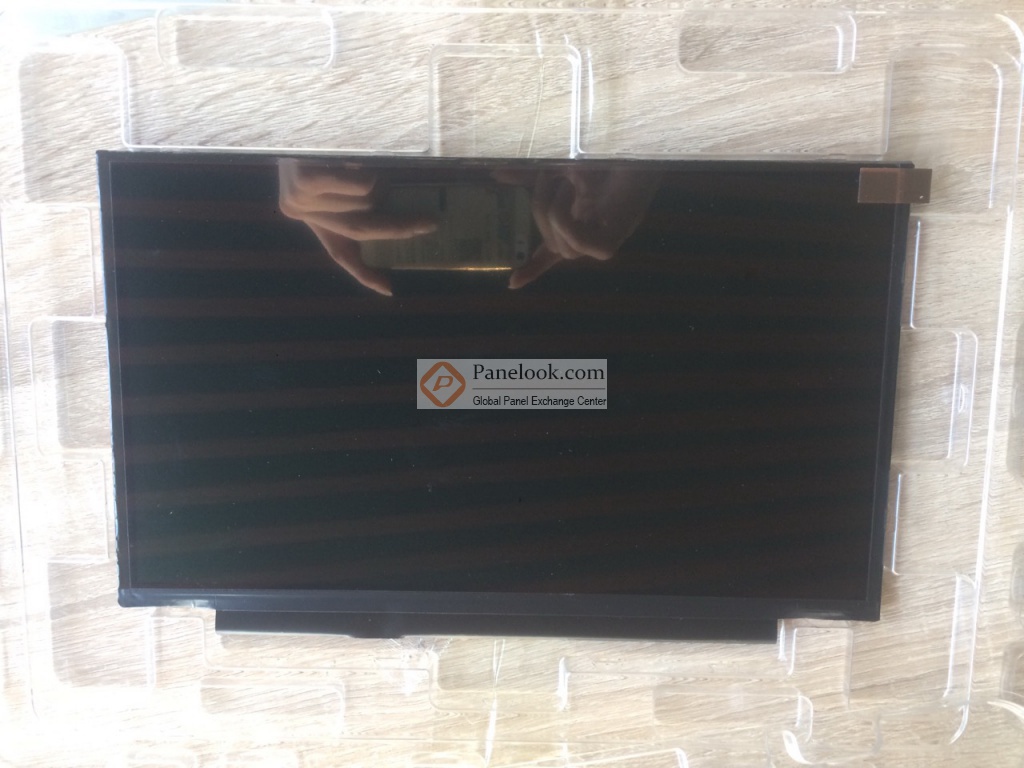

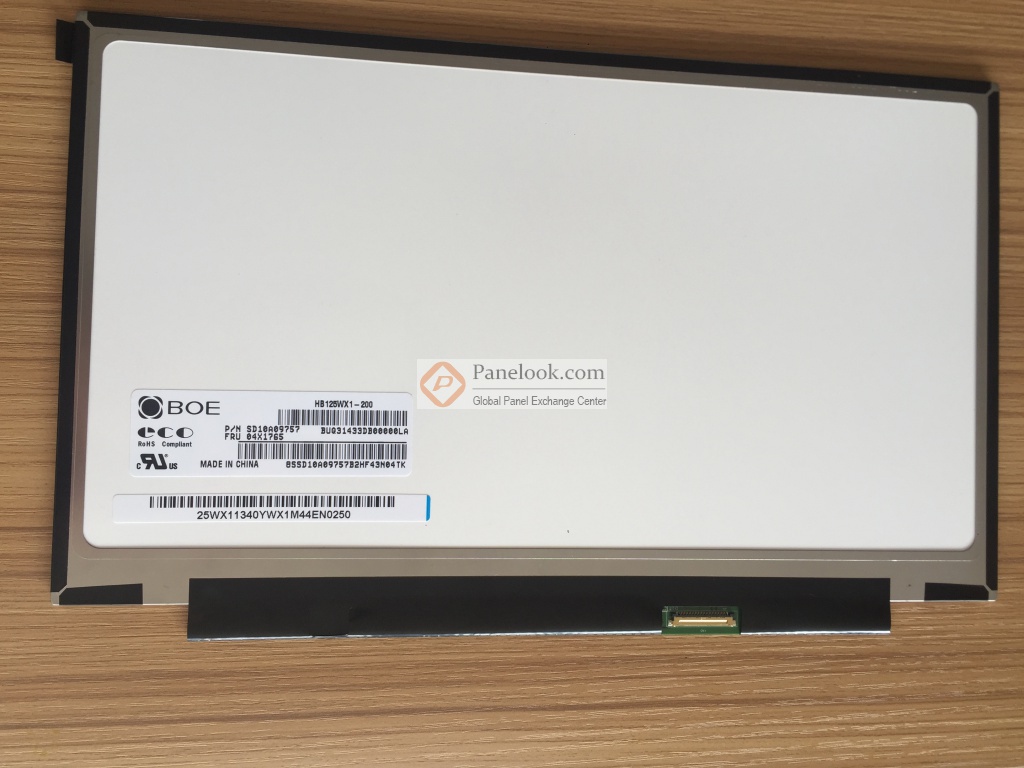

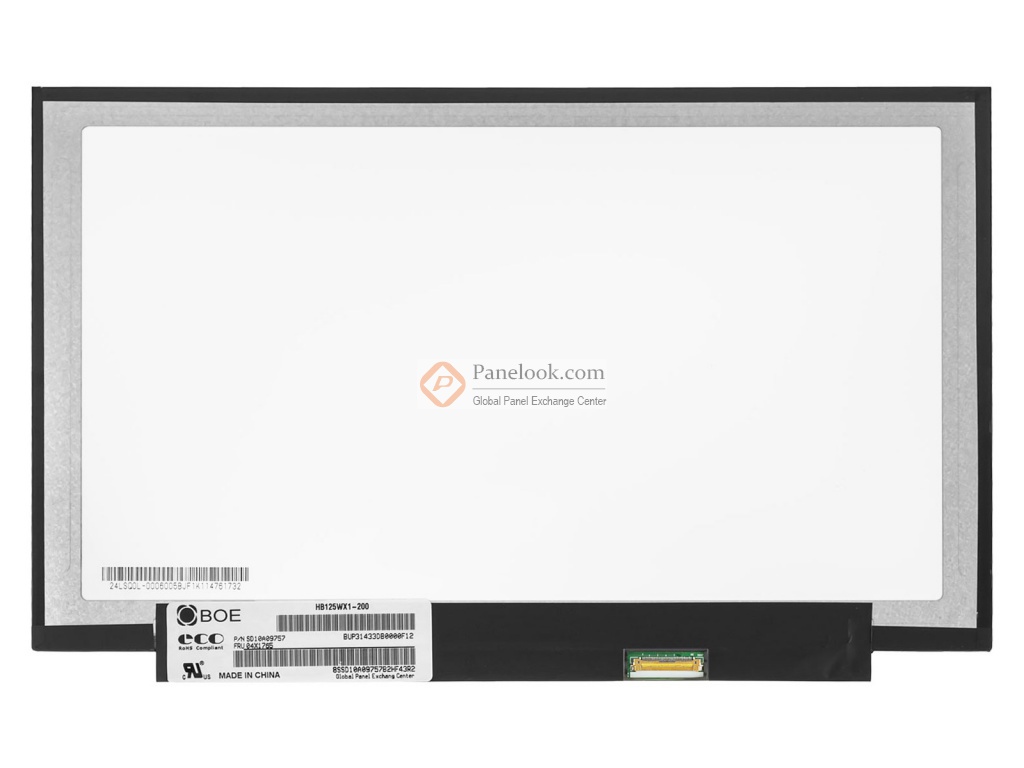

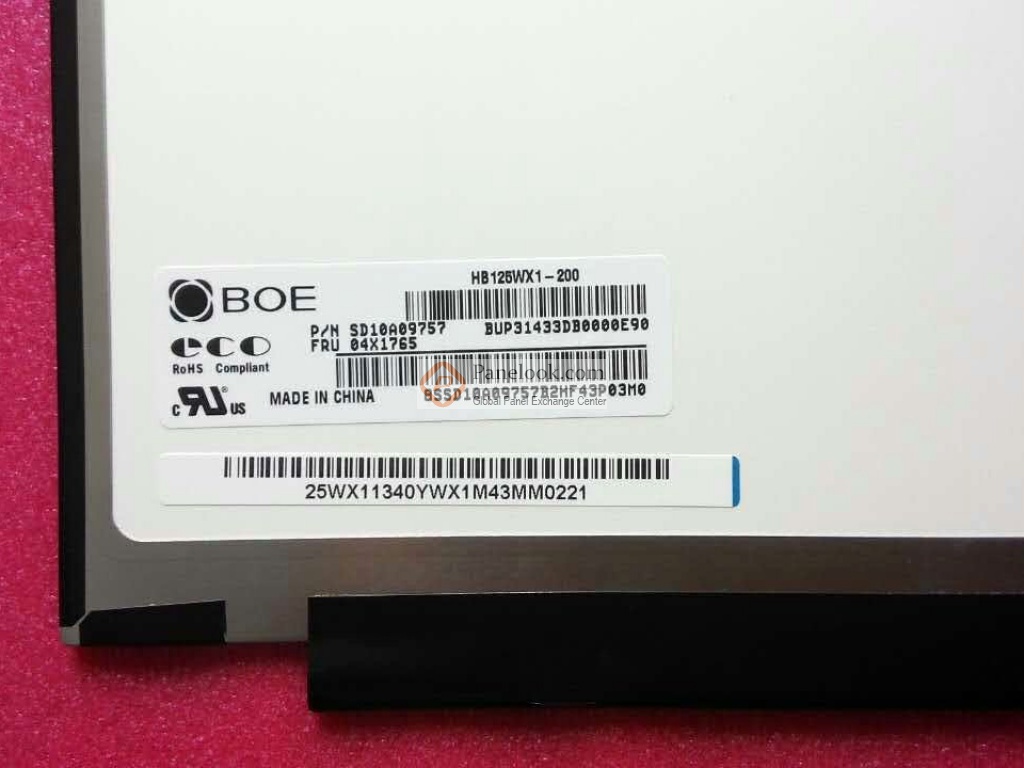

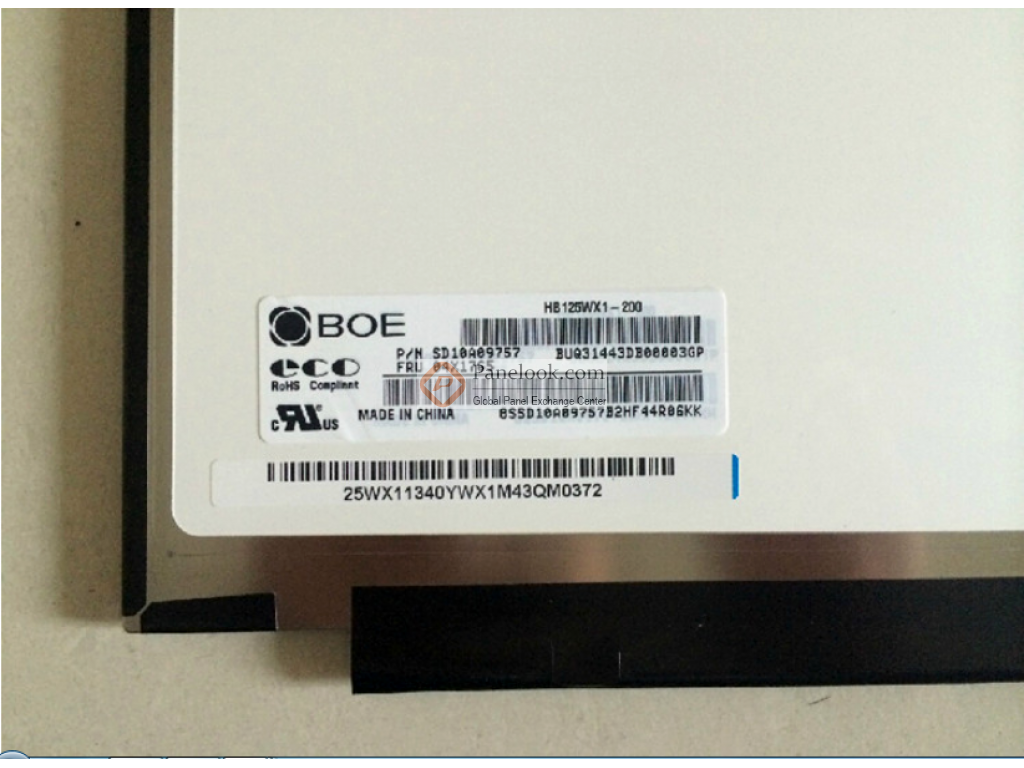

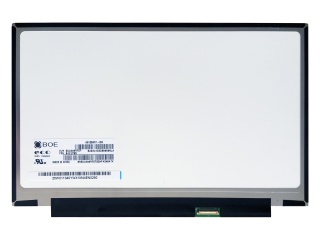

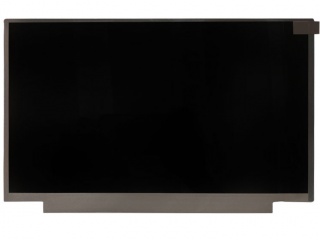

HB125WX1-200 (产品代码: BOE05E0 BOE05E9 BOE06CE)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的12.5英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2013年8月7日发布的版本号为Rev.O的产品规格书，HB125WX1-200显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为276.615×155.52 (宽×高) mm，可视尺寸为280.2×158.92 (宽×高) mm，外观尺寸为290.5×181.4 (宽×高)×3(厚) mm，表面处理为雾面，产品净重250g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S3P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。HB125WX1-200采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HB125WX1-200液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于HB125WX1-200的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q2量产，当前生产状态为已停产。目前HB125WX1-200在屏库上有3条现货信息、16家供应商信息，交易氛围十分活跃。屏库于2014年02月25日对此型号首次建立参数，并于2025年12月31日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
|
