| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HB125WX1-100规格书 | Rev.P1 | English | 1.3 M | 33 | 2013-9-16 | 最新 | |
|
|
HB125WX1-100规格书 | Rev.P0 | English | 1.3 M | 33 | 2012-11-2 |

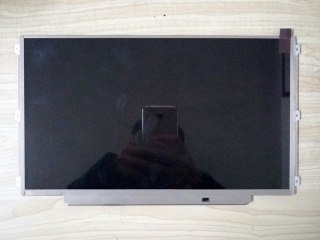

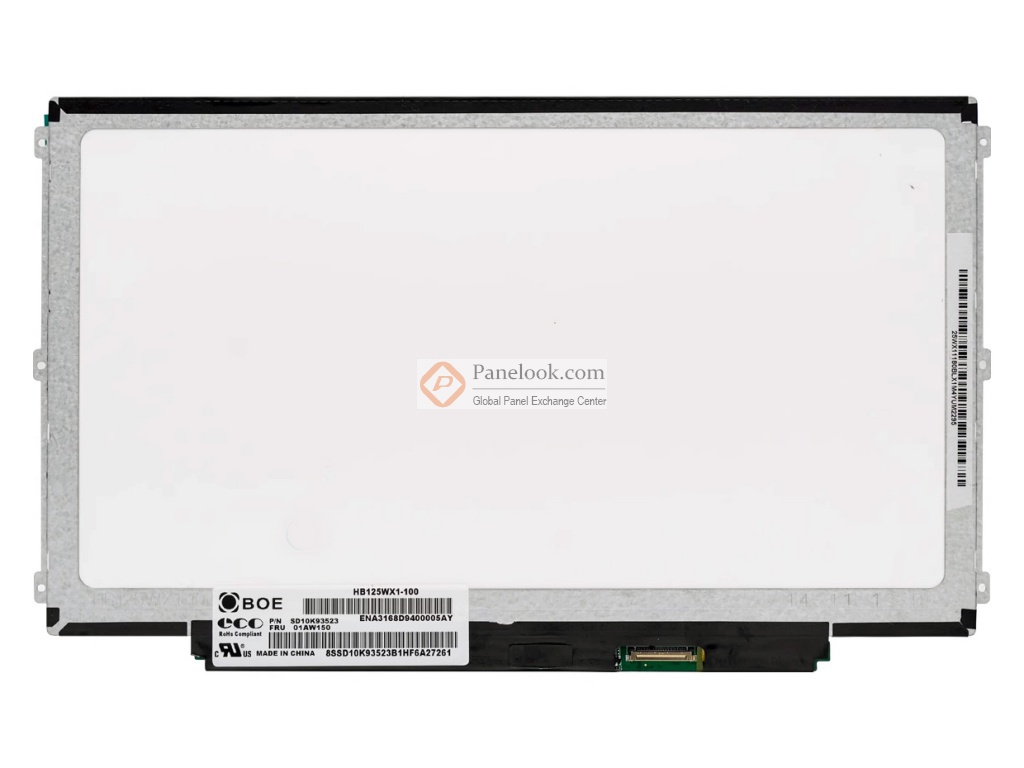

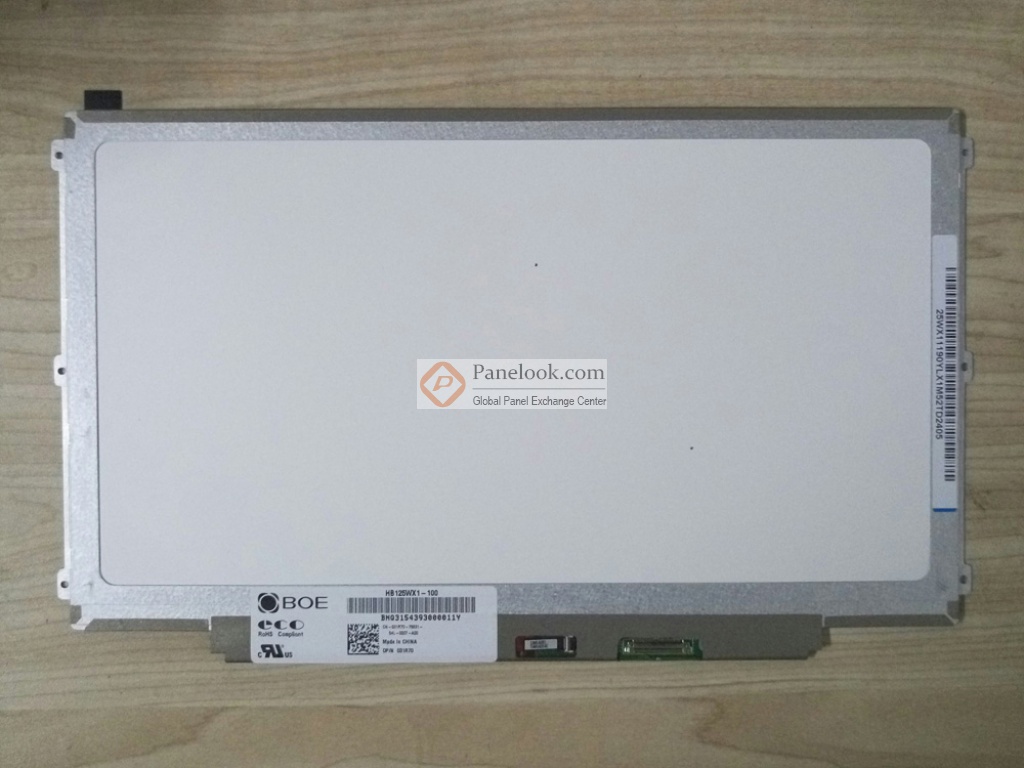

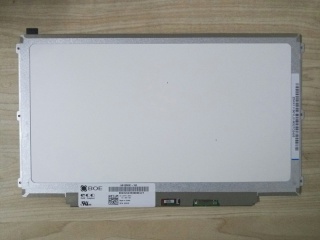

HB125WX1-100 (产品代码: BOE05F5)是京东方 (BOE)推出的一款12.5吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为已停产。目前此型号在屏库上有3条现货信息、3家供应商信息，交易氛围活跃。屏库于2014年02月25日对此型号首次建立参数，并于2023年09月08日对参数进行了最后更新。根据京东方 (BOE)于2013年9月16日发布的版本号为Rev.P1的产品规格书，HB125WX1-100显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为276.615(宽)×155.52(高) mm，外观尺寸为300.4(宽)×179.5(高)×3.6(厚) mm，可视尺寸为280.215(宽)×158.92(高) mm，表面处理为雾面，产品净重280g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了3 strings WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。HB125WX1-100采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HB125WX1-100的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
