| 制造商 | 京东方 (BOE) | 型号 | GV101WXM-N86 |
|---|---|---|---|
| 对角尺寸 | 10.1英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 216.96(W)×135.6(H) mm | 外观尺寸 | 228.2(W)×148.85(H)×4.9(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1280(RGB)×800, WXGA, 16:10 |
| 面板重量 | 250g (Max.) | 表面处理 | 雾面 (Haze 25%) |
| 显示亮度 | 600 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 30 (Typ.)(Tr+Td) ms |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10)  |
显示模式 | ADS，常黑显示，透射式 |
| 支持颜色 | 16.7M, 48% NTSC | 应用产品 | |
| 功率消耗 | 4W (Max.) | 光源类型 | WLED, 33K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 40 pins LVDS (1 ch, 8-bit) , eDP1.2 , HBR1 (2.7G/lane) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 -20 ~ 70 °C , 存储温度 -20 ~ 70 °C | ||
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
GV101WXM-N86规格书 | Rev.P0 | English | 1.6 M | 33 | 2020-10-10 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
10.1 TFT-LCD Module | VIP会员可看 |
VIP会员可看 | A Grade | Rev.0 | 2018-06-07 | IIS下载 |

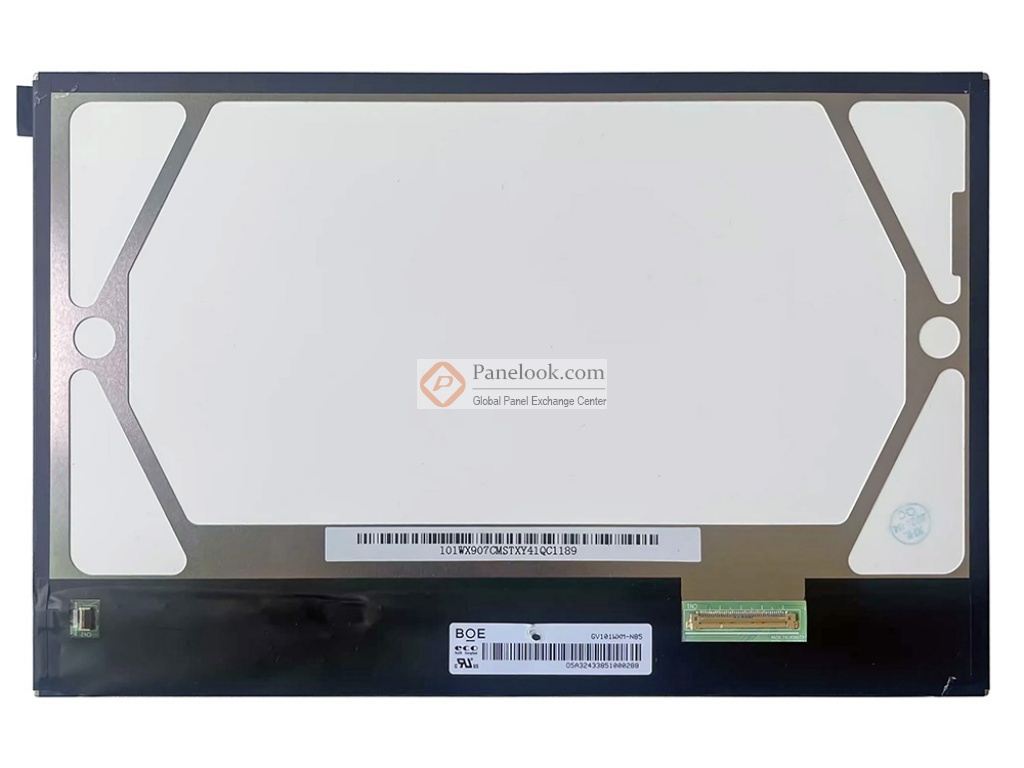

京东方 (BOE) 推出的GV101WXM-N86 (产品代码: BOE0950)是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 高亮度，白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2021年Q1量产，当前生产状态为已停产。目前GV101WXM-N86在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2023年05月06日对此型号首次建立参数，并于2024年02月16日对参数进行了最后更新。根据京东方 (BOE)于2020年10月10日发布的版本号为Rev.P0的产品规格书，GV101WXM-N86显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为228.2(宽)×148.85(高)×4.9(厚) mm，表面处理为雾面 (Haze 25%)，产品净重250g (Max.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为33K小时，含LED驱动。GV101WXM-N86采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用GV101WXM-N86液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于GV101WXM-N86的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
