京东方液晶模组GT101WSM-N10主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2019,Q2
开始量产
2020,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌: 京东方 (BOE)
型号名称: GT101WSM-N10

屏幕尺寸: 10.1英寸
面板类型: a-Si TFT-LCD, 液晶模组

分辨率: 1024(RGB)×600, WSVGA, 16:9
像素布局: RGB垂直条状

显示区域: 222.72×125.28 mm (H×V)
外观尺寸: 235×143 mm (H×V)

屏幕重量: 180g (Typ.)
表面处理: -

屏幕亮度: 350 cd/m² (Typ.)
对比度: 500:1 (Typ.) [透射]

最佳视向: -
光学模式: TN，常白显示，透射式

可视角度: 70/70/60/60 (Typ.)(CR≥10)
响应速度: 20 (Typ.)(Tr+Td) ms

颜色数量

262K/16.7M, 50% NTSC

适用于

功率消耗: -
背光类型: 4 strings WLED, 含LED驱动

刷新频率: 60Hz
触摸功能: 无触摸

信号系统: LVDS (1 ch, 6/8-bit) , 端子 , 40 pins

供应电压: 3.3V (Typ.)

最大额定: 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C

京东方液晶模组GT101WSM-N10规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	GT101WSM-N10规格书	Rev .P0	English	1.1 M	29	2019-4-16	最新	付费下载

京东方液晶模组GT101WSM-N10验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	10.1 TFT-LCD Module	VIP会员可看	VIP会员可看	A Grade	Rev.0	2018-06-07	IIS下载

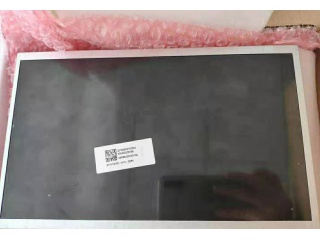

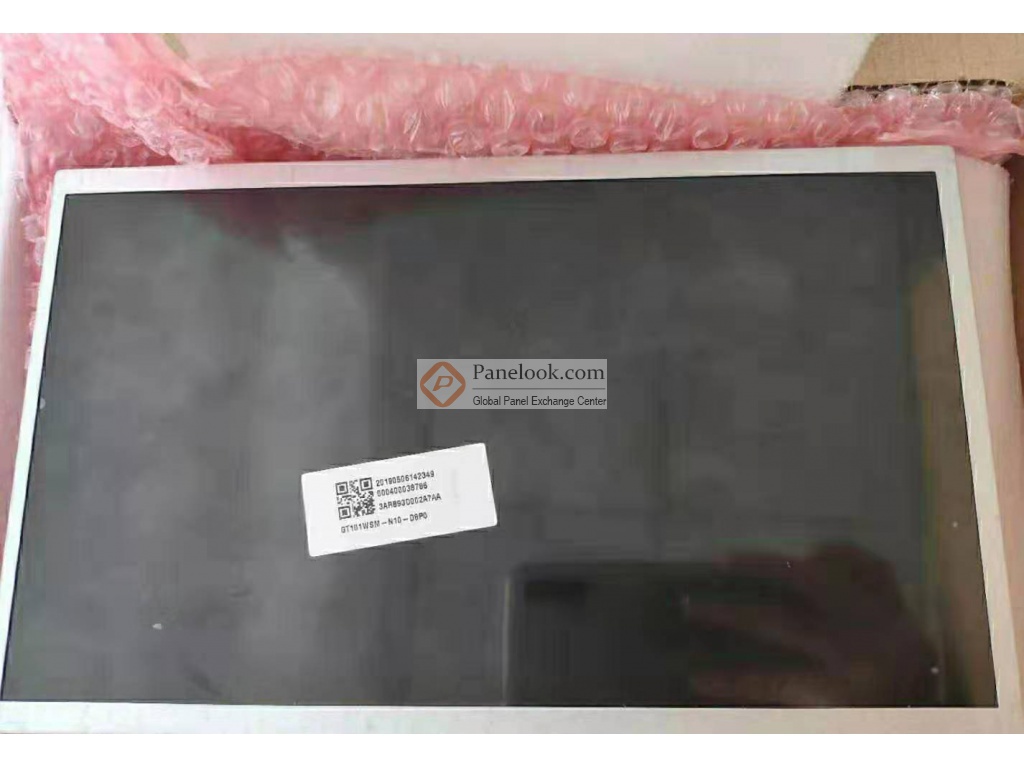

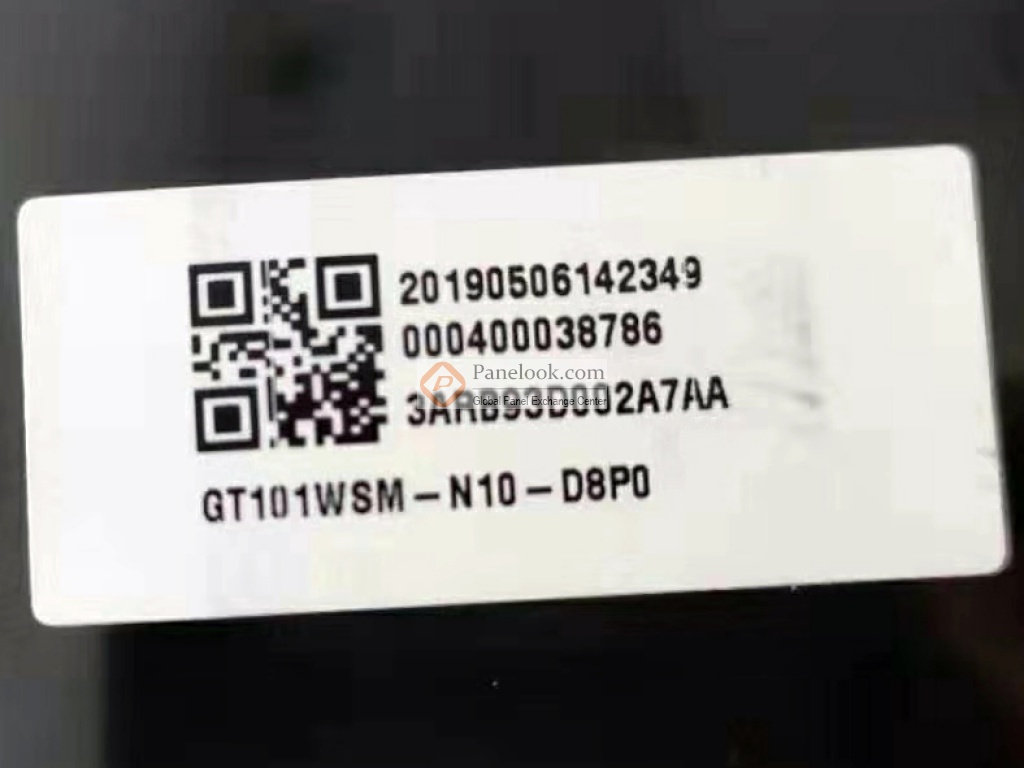

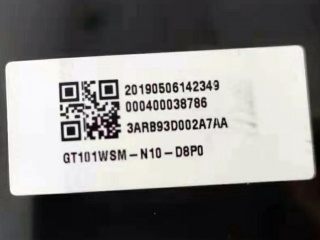

京东方液晶模组GT101WSM-N10图片

京东方液晶模组GT101WSM-N10摘要

GT101WSM-N10是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2019年4月16日发布的版本号为Rev.P0的产品规格书，GT101WSM-N10显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为225.92×128.48 (宽×高) mm，外观尺寸为235×143 (宽×高) mm，产品净重180g (Typ.)。背光方面此产品采用了4 strings WLED发光的侧入式光源，含LED驱动。GT101WSM-N10采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用GT101WSM-N10液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于GT101WSM-N10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q3量产，当前生产状态为已停产。目前GT101WSM-N10在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2019年09月23日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，含LED驱动器，6/8位灰阶可选等特征，此型号推荐使用于工业。
