| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 友达 (AUO) |
| 12.1英寸 |
| 800(RGB)×600, SVGA, 4:3 |
| 246(H)×184.5(V) mm |
| 660g (Typ.) |
| 400 cd/m² (Typ.) |
80/80/50/60 (Typ.)(CR≥10)  |
| 6 o'clock |
| 262K/16.2M, 55% NTSC |
| 60Hz |
| 7.4W (Typ.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| G121SN01 V3 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 279(H)×209(V)×11(D) mm | |
| 雾面，Hard coating (3H) | |
| 600:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 10/25 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 2 pcs CCFL, 50K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

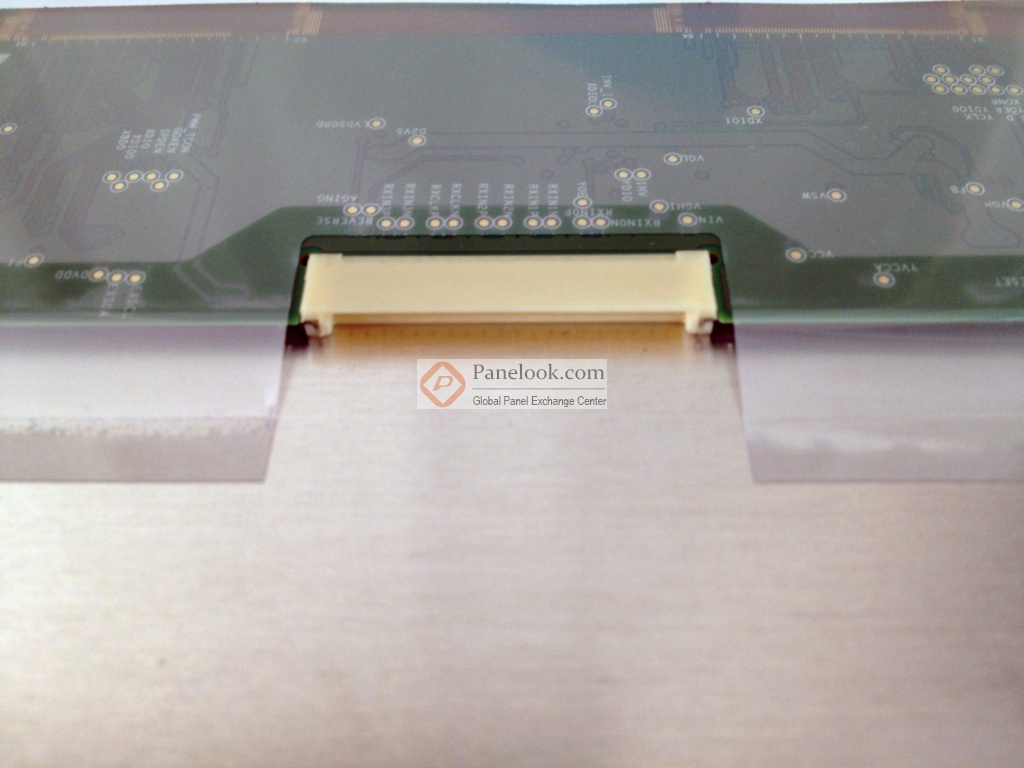

| LVDS (1 ch, 6/8-bit) , 20 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -30 ~ 85 °C, 存储温度: -30 ~ 85 °C |
深圳市
苏州市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
G121SN01 V3规格书 | Ver1.1 | English | 1.1 M | 27 | 2008-3-7 | 最新 | |
|
G121SN01 V3规格书 | Ver0.0 | English | 1 M | 27 | 2007-11-7 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
G121 Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver.1 | 2011-6-22 | IIS下载 |
|
G121 Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver.0 | 2011-2-28 | IIS下载 |
|
G121SN01 | VIP会员可看 |
VIP会员可看 | A Grade | Ver.1 | 2007-11-29 | IIS下载 |
|
G121SN01 series | VIP会员可看 |
VIP会员可看 | A Grade | Ver.1 | 2006-3-29 | IIS下载 |
|
G121SN01 series | VIP会员可看 |
VIP会员可看 | B Grade | Ver.1 | 2006-3-29 | IIS下载 |

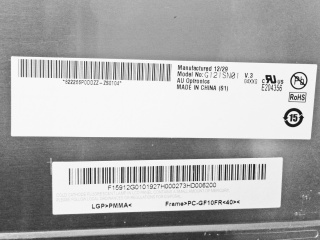

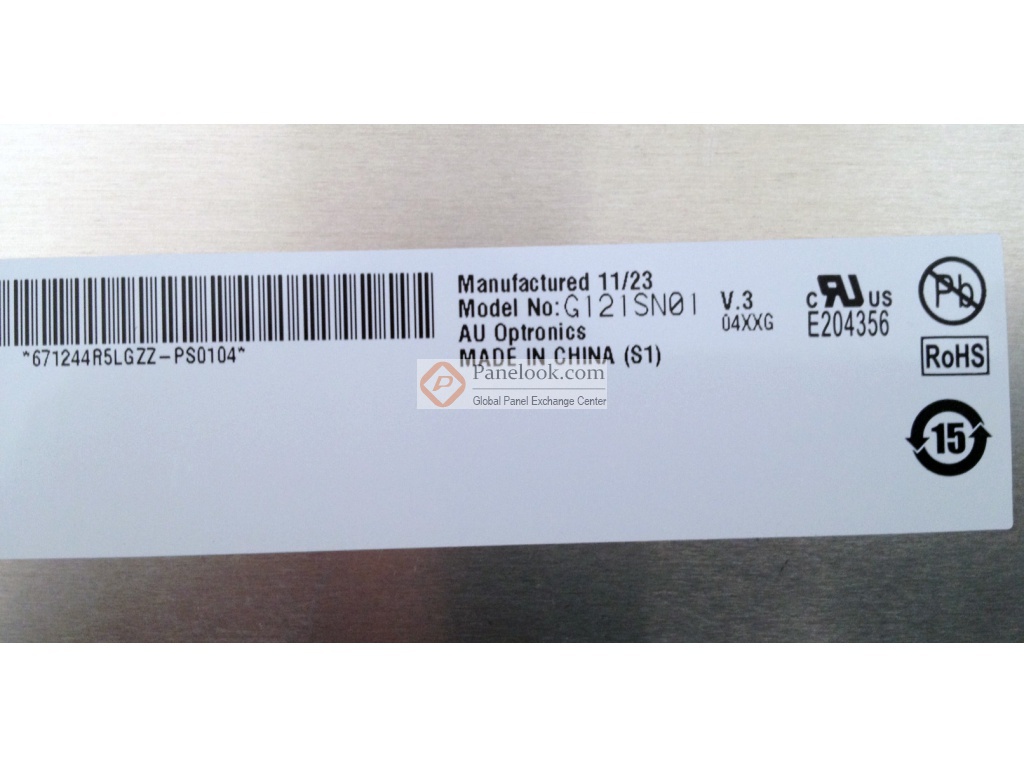

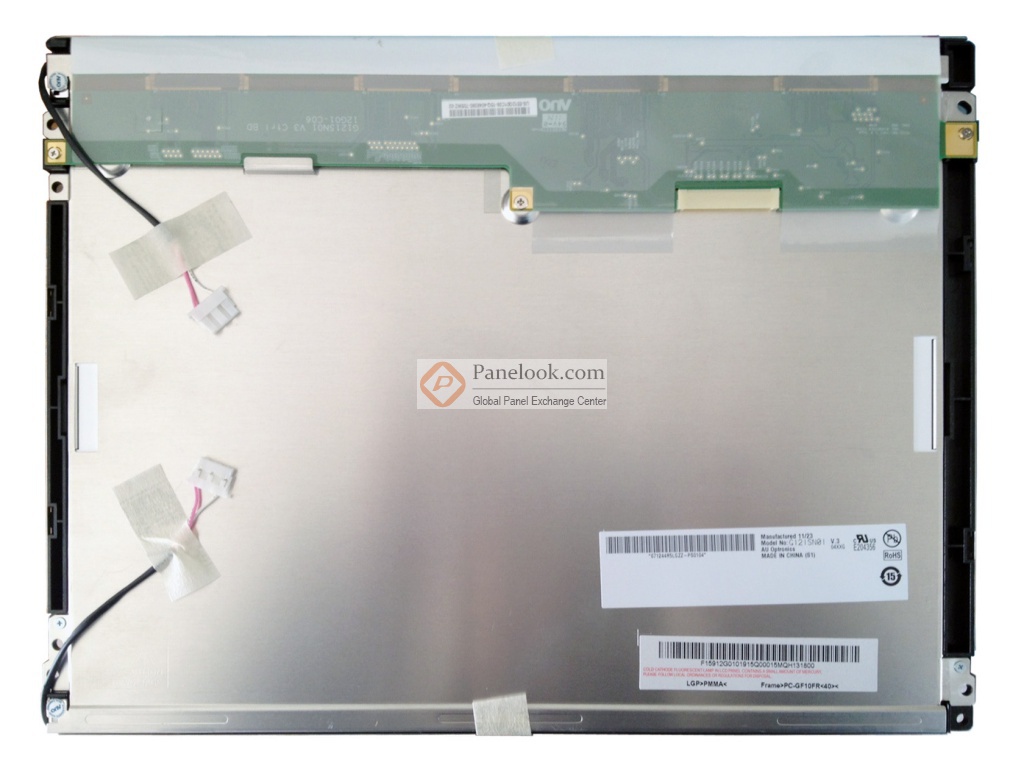

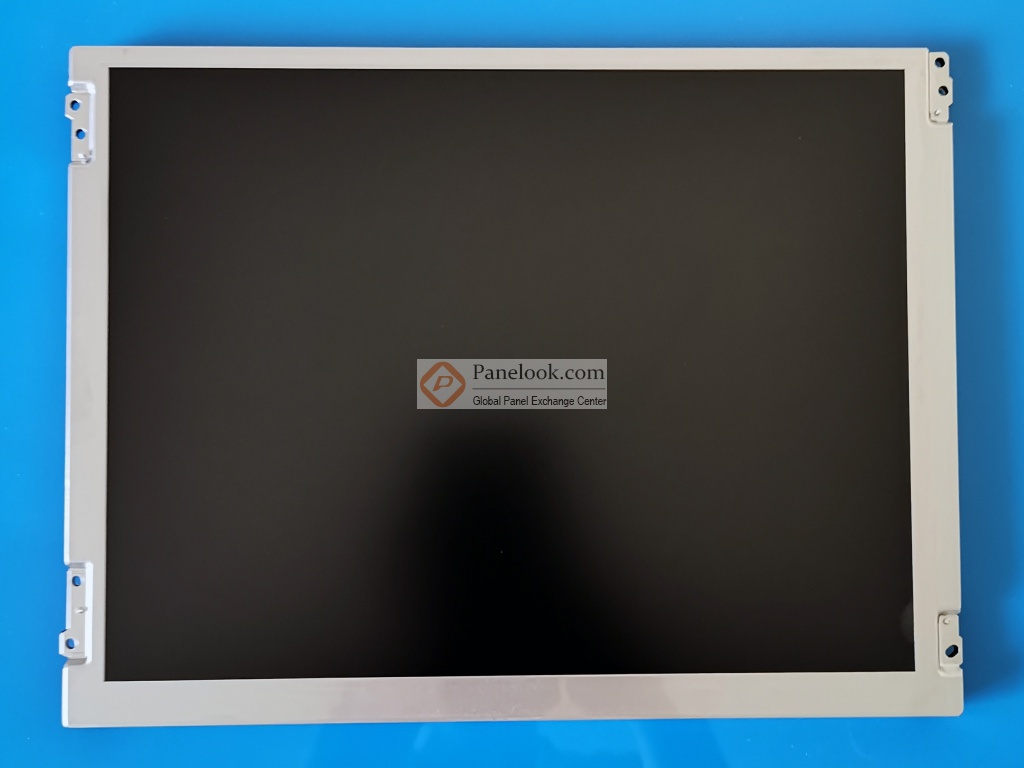

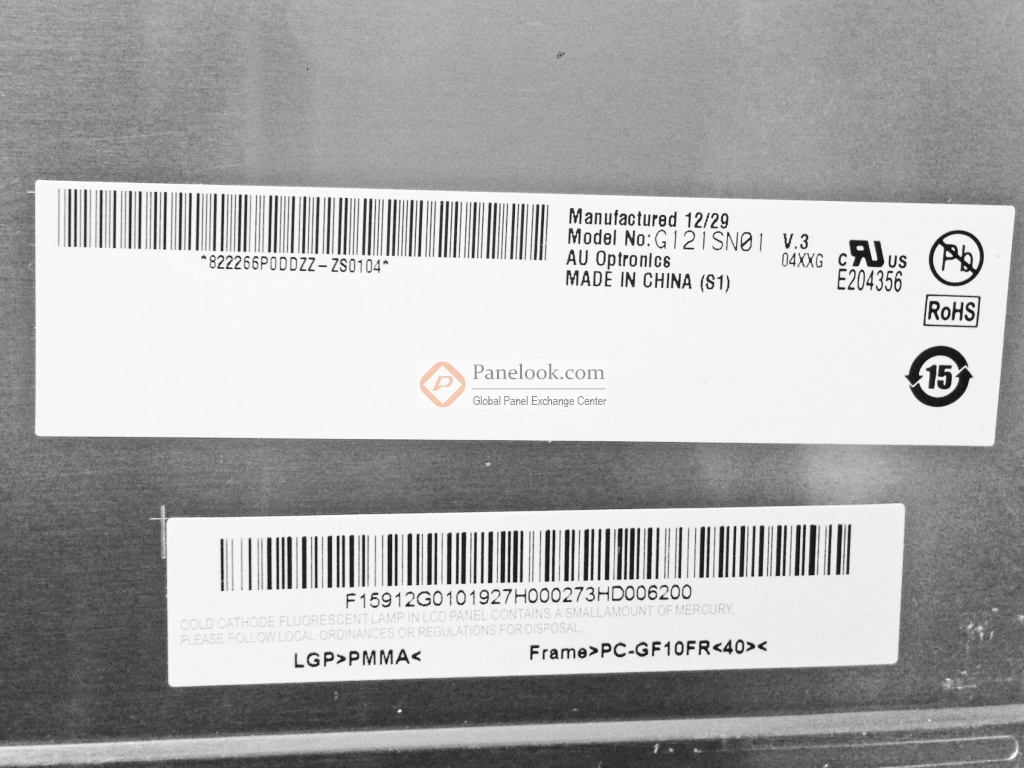

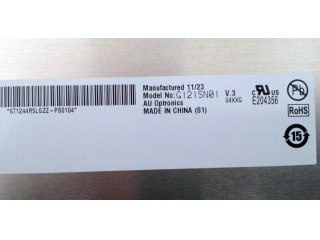

G121SN01 V3 (别名: G121SN01 V.3)是友达 (AUO)推出的一款12.1吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 宽温，背光易换，寿命大于5万小时，180度翻转显示，6/8位灰阶可选，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2008年Q1量产，于2013年Q2停产，当前生产状态为已停产。目前此型号在屏库上有15条现货信息、2家供应商信息，交易氛围十分活跃。屏库于2013年03月25日对此型号首次建立参数，并于2024年08月09日对参数进行了最后更新。根据友达 (AUO)于2008年3月7日发布的版本号为Ver1.1的产品规格书，G121SN01 V3显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246(宽)×184.5(高) mm，外观尺寸为279(宽)×209(高)×11(厚) mm，可视尺寸为249.05(宽)×188.3(高) mm，表面处理为雾面，Hard coating (3H)，产品净重660g (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。G121SN01 V3采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于G121SN01 V3的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
