三菱液晶模组AA121SL12概况-全球液晶屏交易中心-屏库

人气指数：15162 2020-05-07 05:33

三菱液晶模组AA121SL12主要参数

现货数量
1500片
长期卖家
2个
求购数量
暂无
生产状态
已停产

客户发样
2004,Q4
开始量产
2005,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌三菱 (Mitsubishi)
型号名称AA121SL12

屏幕尺寸12.1英寸
面板类型a-Si TFT-LCD, 液晶模组

分辨率800(RGB)×600, SVGA, 4:3
像素布局 RGB垂直条状

显示区域246×184.5 mm (H×V)
外观尺寸280×210×12.5 mm (H×V×D)

屏幕重量750g (Typ.)
表面处理雾面，Hard coating (3H)

屏幕亮度350 cd/m² (Typ.)
对比度 500 : 1 (Typ.) [透射]

最佳视向6 o'clock
光学模式TN，常白显示，透射式

可视角度65/65/75/45 (Typ.)(CR≥10)
响应速度10/30 (Typ.)(Tr/Td) ms

颜色数量262K/16.7M, 40%
触摸功能无触摸

消耗功率 -
背光类型2 pcs CCFL, 50K小时, 无驱动

刷新频率60Hz
适用于

信号系统
LVDS (1 ch, 6/8-bit) , 端子 , 20 pins

供应电压
3.3V (Typ.)

最大额定
存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C

共1条现货>>

三菱液晶模组AA121SL12 VIP卖家现货

深圳市长鑫商显科技有限公司

第9年

共2个供应商>>

三菱液晶模组AA121SL12 VIP供应商

深圳市银基电子有限公司

第9年

AA121SL12 长期供应贸易

深圳市

上海精才电子有限公司

第2年

AA121SL12 长期供应贸易

上海市

三菱液晶模组AA121SL12规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	AA121SL12规格书	20060207	Japanese	899.6 K	23	2006-2-7	最新	付费下载
	AA121SL12规格书	20050128	English	1.6 M	23	2005-1-28		付费下载

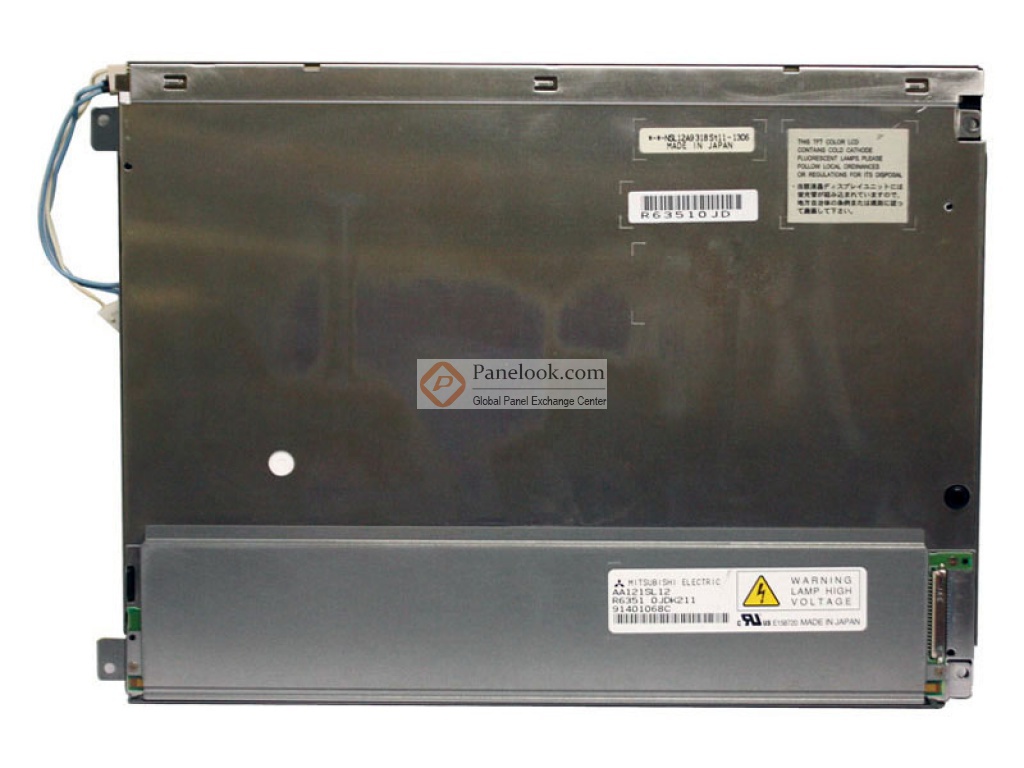

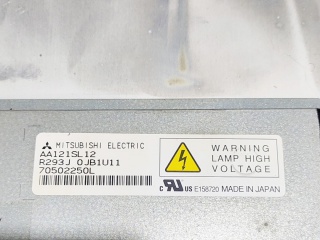

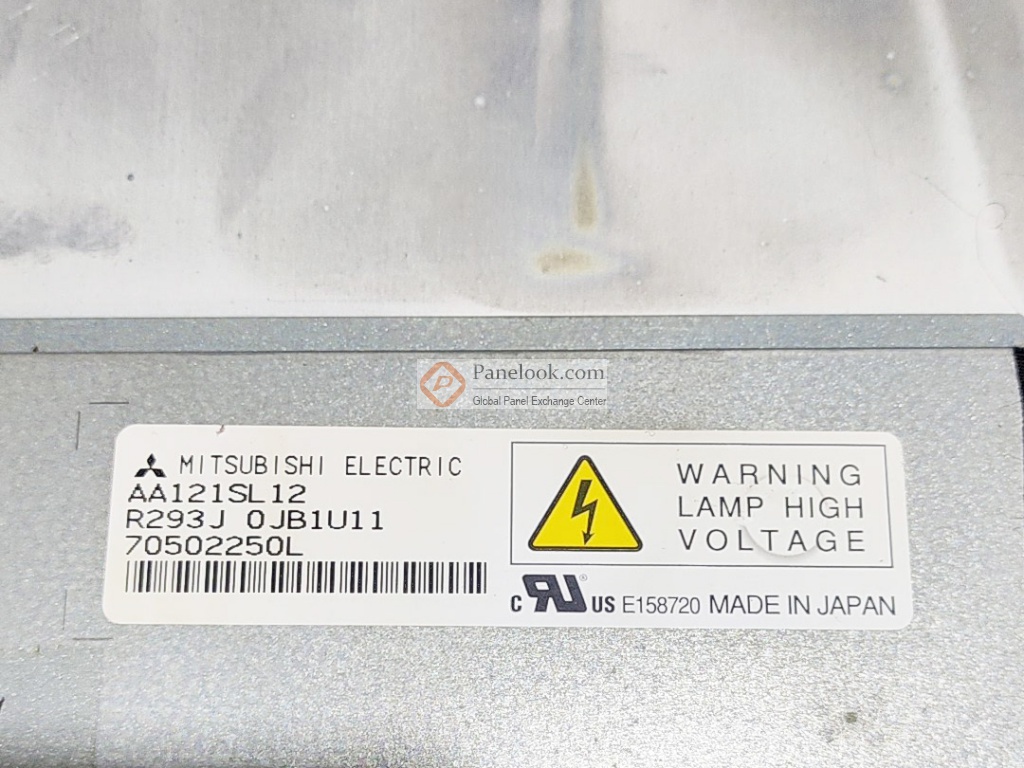

三菱液晶模组AA121SL12图片

三菱液晶模组AA121SL12概况

AA121SL12是三菱电机株式会社 (三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据三菱 (Mitsubishi)于2006年2月7日发布的版本号为20060207的产品规格书，AA121SL12显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为280×210 (宽×高)×12.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重750g (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。AA121SL12采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AA121SL12液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AA121SL12的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2005年Q1量产，当前生产状态为已停产。目前AA121SL12在屏库上有1条现货信息、2家供应商信息，交易氛围清淡。屏库于2012年06月27日对此型号首次建立参数，并于2020年05月07日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。基于它背光易换，寿命大于5万小时，180度翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于工业。
