中华映管液晶模组CLAA170EA07主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2004,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	中华映管 (CPT)	型号名称	CLAA170EA07 2个兼容型号
屏幕尺寸	17.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1280(RGB)×1024, SXGA, 5:4	像素布局	RGB垂直条状
显示区域	337.92×270.336 mm (H×V)	外观尺寸	358.5×296.5×17.5 mm (H×V×D)
屏幕重量	2.00Kgs (Typ.)	表面处理	雾面
屏幕亮度	300 cd/m² (Typ.)	对比度	500 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	70/70/67/63 (Typ.)(CR≥10)	响应速度	5/7 (Typ.)(Tr/Td) ms
颜色数量	16.2M, 72% NTSC	适用于
消耗功率	20.0W (Typ.)	背光类型	4 pcs CCFL, 40K小时, 无驱动
刷新频率	75Hz	触摸功能	无触摸
信号系统	LVDS (2 ch, 8-bit) , 端子 , 30 pins
供应电压	5.0V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

中华映管液晶模组CLAA170EA07规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
CLAA170EA07规格书	20050711	English	673.2 K	19	2005-7-11	最新	付费下载
CLAA170EA07规格书	20050117	English	785 K	20	2005-1-17		付费下载
CLAA170EA07规格书	Ver1.4	English	713.4 K	20	2004-9-10		付费下载
CLAA170EA07规格书	Ver1	English	662.1 K	21	2004-8-23		付费下载

中华映管液晶模组CLAA170EA07验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	CLAA170EA07	VIP会员可看	VIP会员可看	A- Grade		2007-4-19	IIS下载

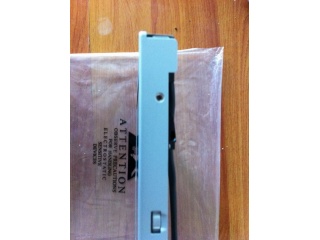

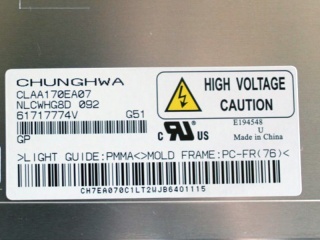

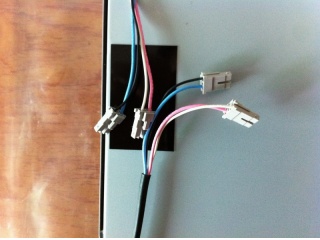

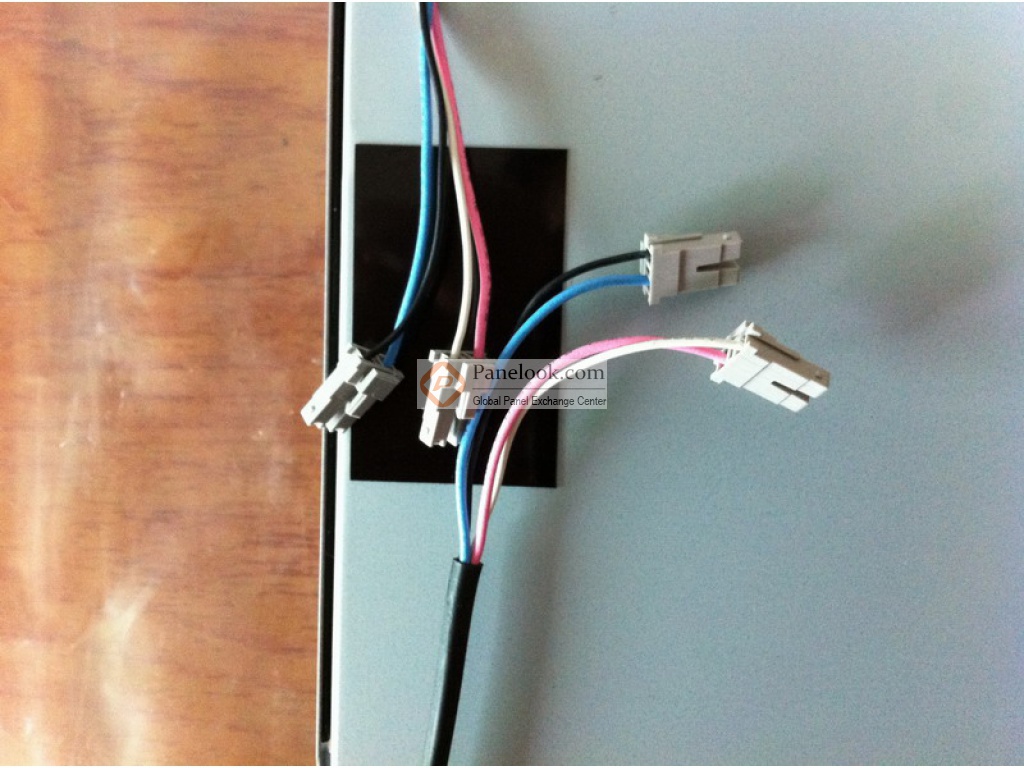

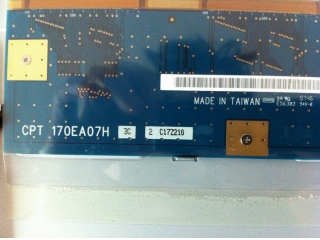

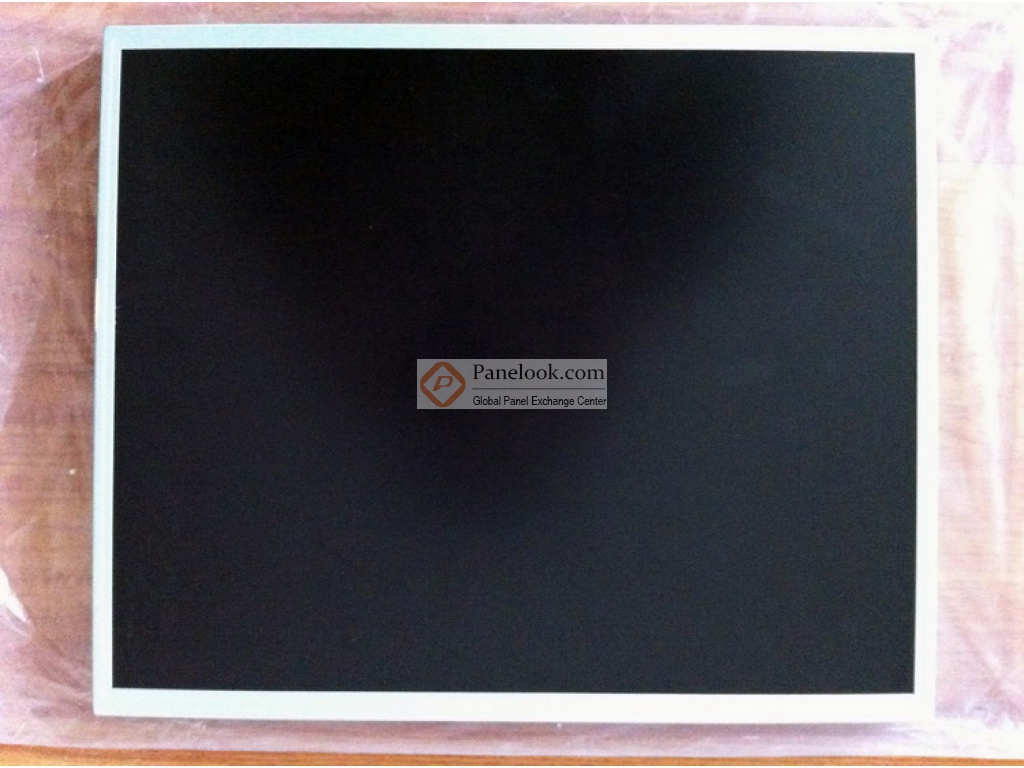

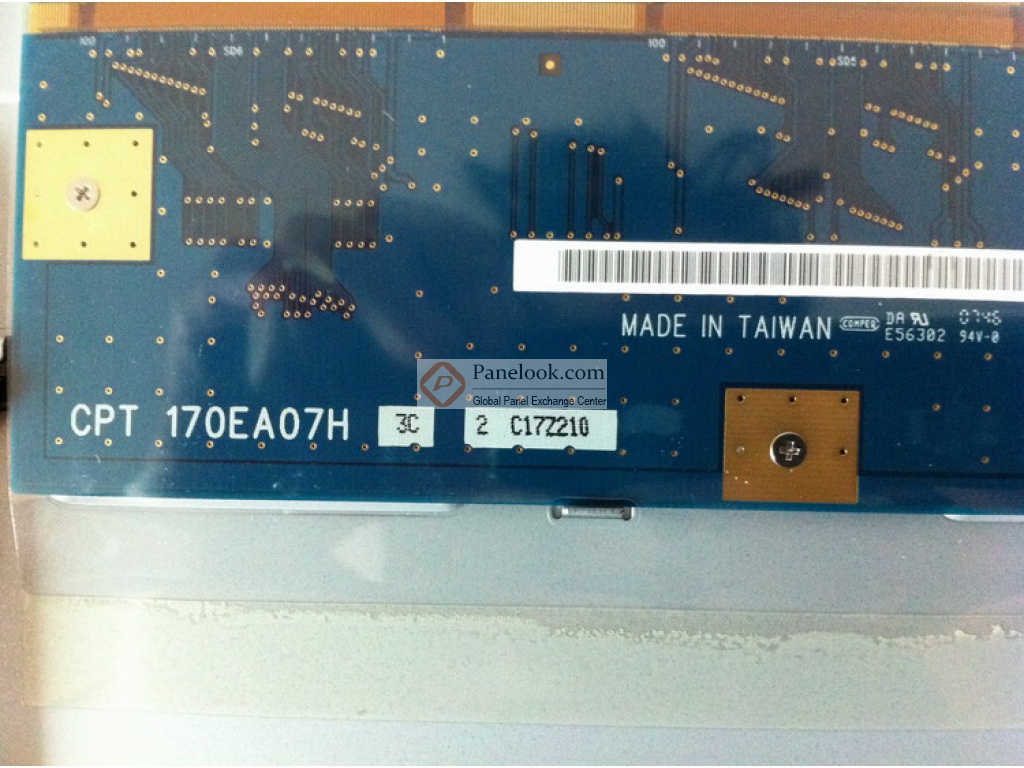

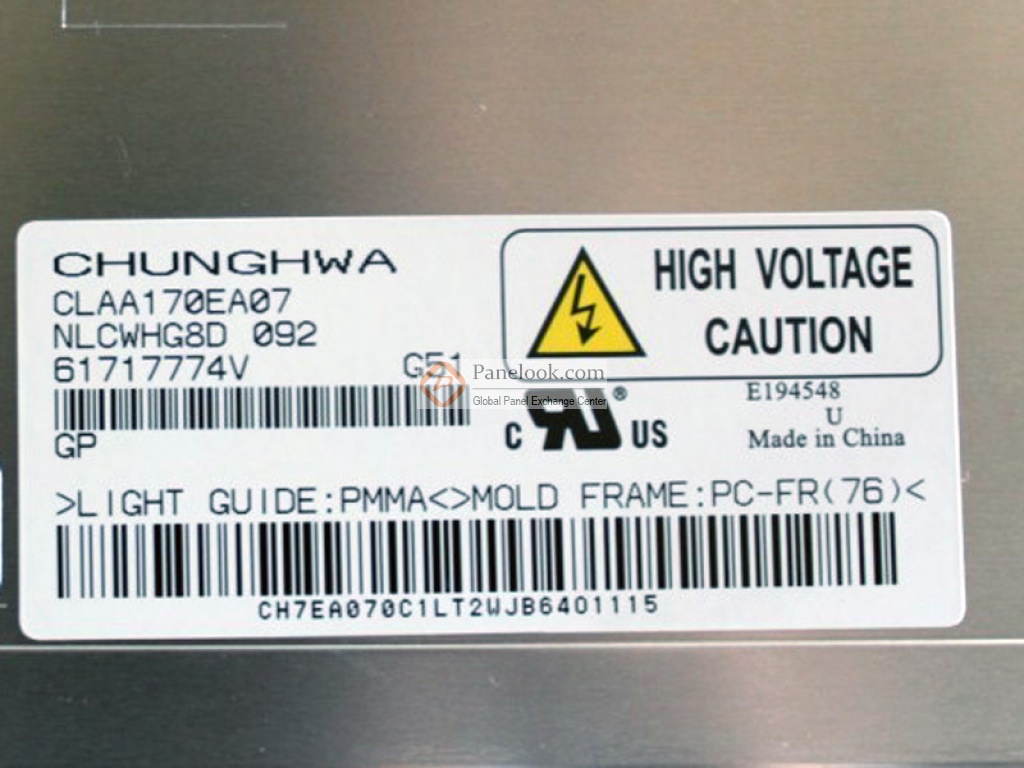

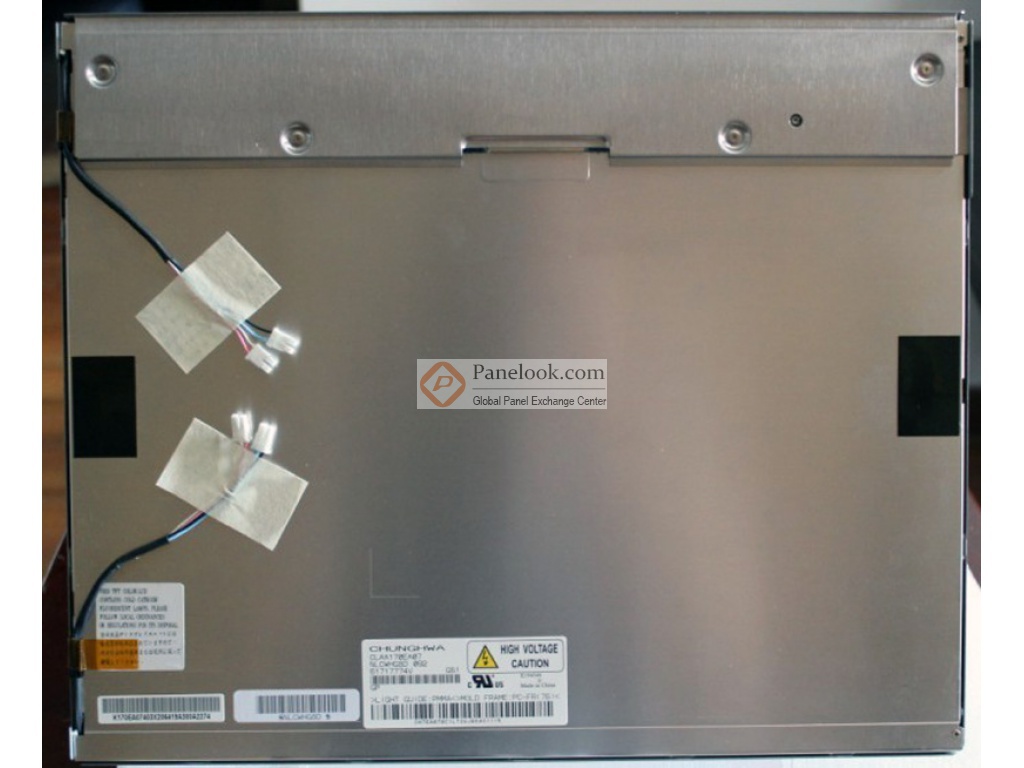

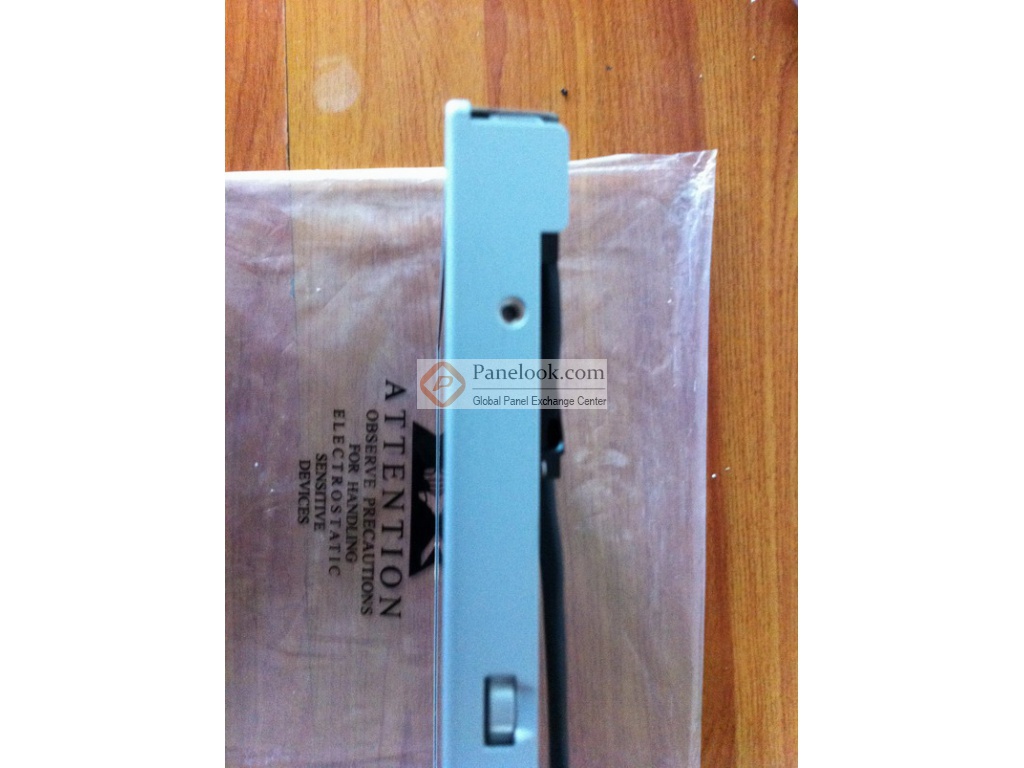

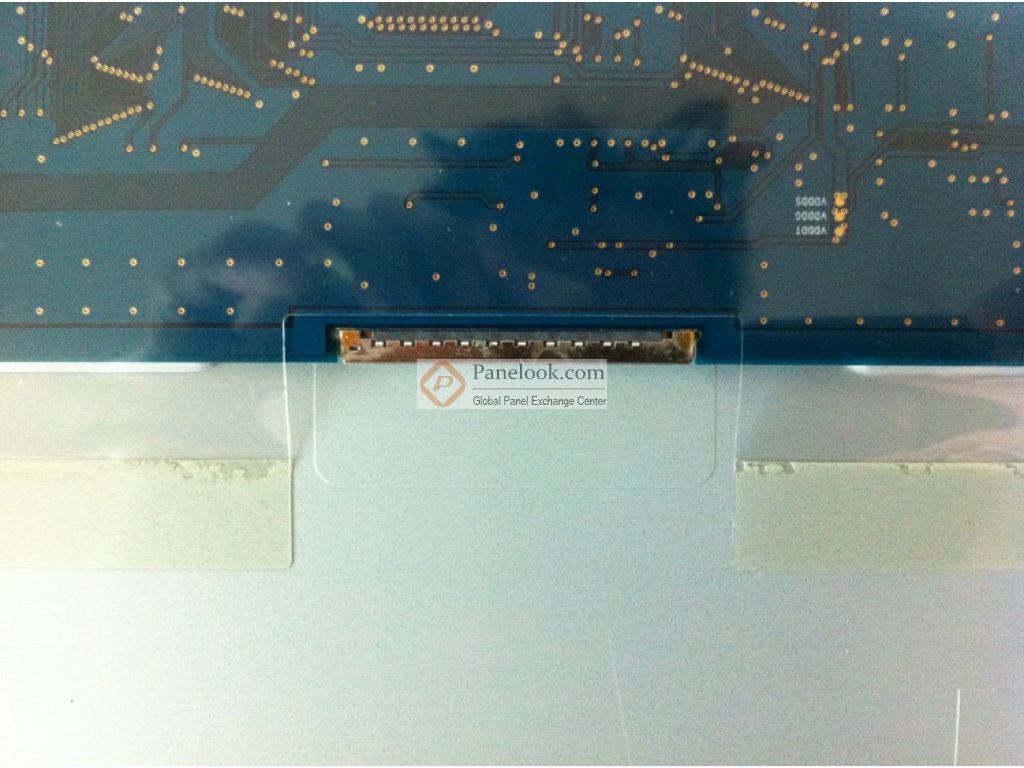

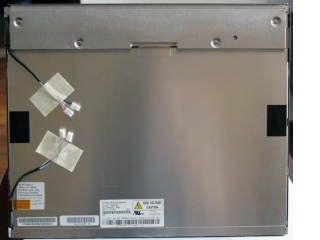

中华映管液晶模组CLAA170EA07图片

中华映管液晶模组CLAA170EA07摘要

CLAA170EA07是中华映管 (CPT)推出的一款17.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: 表面雾面。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2004年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2024年10月22日对参数进行了最后更新。根据中华映管 (CPT)于2005年7月11日发布的版本号为20050711的产品规格书，CLAA170EA07显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为337.92(宽)×270.336(高) mm，外观尺寸为358.5(宽)×296.5(高)×17.5(厚) mm，可视尺寸为341.6(宽)×274.0(高) mm，表面处理为雾面，产品净重2.00Kgs (Typ.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为40K小时，不含背光驱动。CLAA170EA07采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA170EA07的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。

比较全部

中华映管 CLAA170EA系列型号

(共14个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
CLAA170EA02	中华映管	17.0"	液晶模组	1280×1024	300	450:1	CCFL	LVDS	0	0
CLAA170EA02Q	中华映管	17.0"	液晶模组	1280×1024			CCFL		0	0
CLAA170EA02Y	中华映管	17.0"	液晶模组	1280×1024	300	450:1	CCFL	LVDS	0	0
CLAA170EA03	中华映管	17.0"	液晶模组	1280×1024	300	450:1	CCFL	RSDS	0	0
CLAA170EA07	中华映管	17.0"	液晶模组	1280×1024	300	500:1	CCFL	LVDS	0	0
CLAA170EA07HI	中华映管	17.0"	液晶模组	1280×1024	280	700:1	CCFL		0	0
CLAA170EA07P	中华映管	17.0"	液晶模组	1280×1024	300	800:1	CCFL	LVDS	0	0
CLAA170EA07Q	中华映管	17.0"	液晶模组	1280×1024	300	500:1	CCFL	LVDS	0	49
CLAA170EA07Q2	中华映管	17.0"	液晶模组	1280×1024	300	500:1	CCFL	LVDS	0	0
CLAA170EA08	中华映管	17.0"	液晶模组	1280×1024	300	500:1	CCFL	RSDS	0	0
CLAA170EA08Q	中华映管	17.0"	液晶模组	1280×1024	300	500:1	CCFL	RSDS	0	0
CLAA170EA09	中华映管	17.0"	液晶模组	1280×1024	400	500:1	CCFL	LVDS	0	0
CLAA170EA10	中华映管	17.0"	液晶模组	1280×1024	250	1000:1	CCFL	LVDS	2个	2400
CLAA170EA19	中华映管	17.0"	液晶模组	1280×1024			CCFL		0	0

比较全部

中华映管液晶模组CLAA170EA07兼容型号

(共3个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
CLAA170EA07	中华映管	17.0"	液晶模组	1280×1024	300	500:1	CCFL	LVDS	0
CLAA170EA07Q	中华映管	17.0"	液晶模组	1280×1024	300	500:1	CCFL	LVDS	49
CLAA170EA07Q2	中华映管	17.0"	液晶模组	1280×1024	300	500:1	CCFL	LVDS	0
