2个兼容型号
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
CLAA170EA07Q规格书 | Ver1.0 | English | 734.7 K | 23 | 2006-3-14 | ||
|
|
CLAA170EA07Q规格书 | 20061103 | English | 779.5 K | 22 | 2006-11-3 | ||
|
|
CLAA170EA07Q规格书 | 20050809 | English | 875.2 K | 23 | 2005-8-9 | ||
|
|
CLAA170EA07Q规格书 | Ver1.0 | English | 1 M | 20 | 2005-5-5 | ||
|
|
CLAA170EA07Q规格书 | tentative | English | 701.2 K | 22 | 2005-10-12 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
CLAA170EA07 | VIP会员可看 |
VIP会员可看 | A- Grade | 2007-4-19 | IIS下载 |

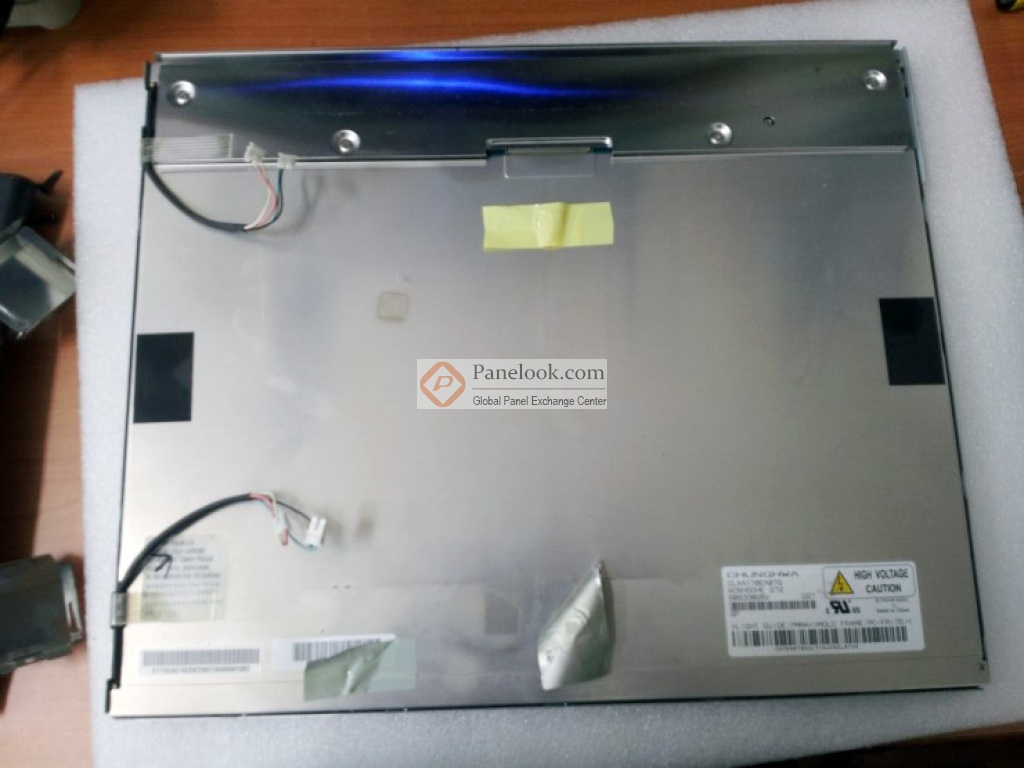

CLAA170EA07Q是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的17.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据中华映管 (CPT)于2005年5月5日发布的版本号为Ver1.0的产品规格书，CLAA170EA07Q显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为337.92×270.336 (宽×高) mm，可视尺寸为341.6×274.0 (宽×高) mm，外观尺寸为358.5×296.5 (宽×高)×17.5(厚) mm，表面处理为雾面，产品净重2.00Kgs (Typ.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为40K小时，不含背光驱动。CLAA170EA07Q采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用CLAA170EA07Q液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA170EA07Q的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2005年Q2量产，当前生产状态为已停产。目前CLAA170EA07Q在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年02月25日对此型号首次建立参数，并于2024年11月14日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它表面雾面等特征，此型号推荐使用于电脑显示器。
