CLAA141WB11

白光LED背光, 表面雾面
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：10992 2023-07-03 06:45

中华映管液晶模组CLAA141WB11主要参数

  • 中华映管液晶模组CLAA141WB11
  • 中华映管液晶模组CLAA141WB11
  • 笔记本液晶屏-晶盛达
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      --
    • 开始量产
      2008,Q3
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考，请与原厂或代理商确认。
    • 白光LED背光
    • 表面雾面
    品牌 中华映管 (CPT) 型号名称 CLAA141WB11 兼容型号 2个兼容型号
    屏幕尺寸 14.1英寸 面板类型 a-Si TFT-LCD, 液晶模组
    分辨率 1280(RGB)×800, WXGA, 16:10 像素布局 RGB垂直条状
    显示区域 303.74×189.84 mm (H×V) 外观尺寸 319.5×205.5×5.5 mm (H×V×D)
    屏幕重量 440g (Max.) 表面处理 雾面，Hard coating (3H)
    屏幕亮度 220 cd/m² (Typ.) 对比度 300 : 1 (Min.) [透射]
    最佳视向 6 o'clock 光学模式 TN，常白显示，透射式
    可视角度 40/40/15/30 (Min.)(CR≥10) 响应速度 4/8 (Typ.)(Tr/Td) ms
    颜色数量 262K, 41% NTSC 适用于
    外观样式 厚屏 (PCBA弯折, 厚度≥5.2mm) 背光类型 8S6P WLED, 15K小时, 无驱动
    刷新频率 60Hz 触摸功能 无触摸
    信号系统 LVDS (1 ch, 6-bit) , 端子 , 30 pins
    供应电压 3.3V (Typ.)
    最大额定 存储温度 -20 ~ 60 °C    工作温度 0 ~ 50 °C

    中华映管液晶模组CLAA141WB11规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  CLAA141WB11规格书 Rev.V1 English 974.6 K 23  2009-5-20  最新
    有PDF  CLAA141WB11规格书 Ver.T1 English 786.8 K 21  2008-8-12

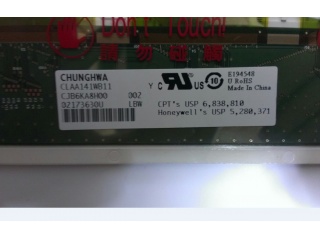

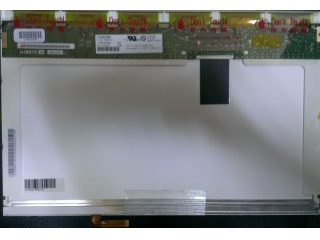

    中华映管液晶模组CLAA141WB11图片

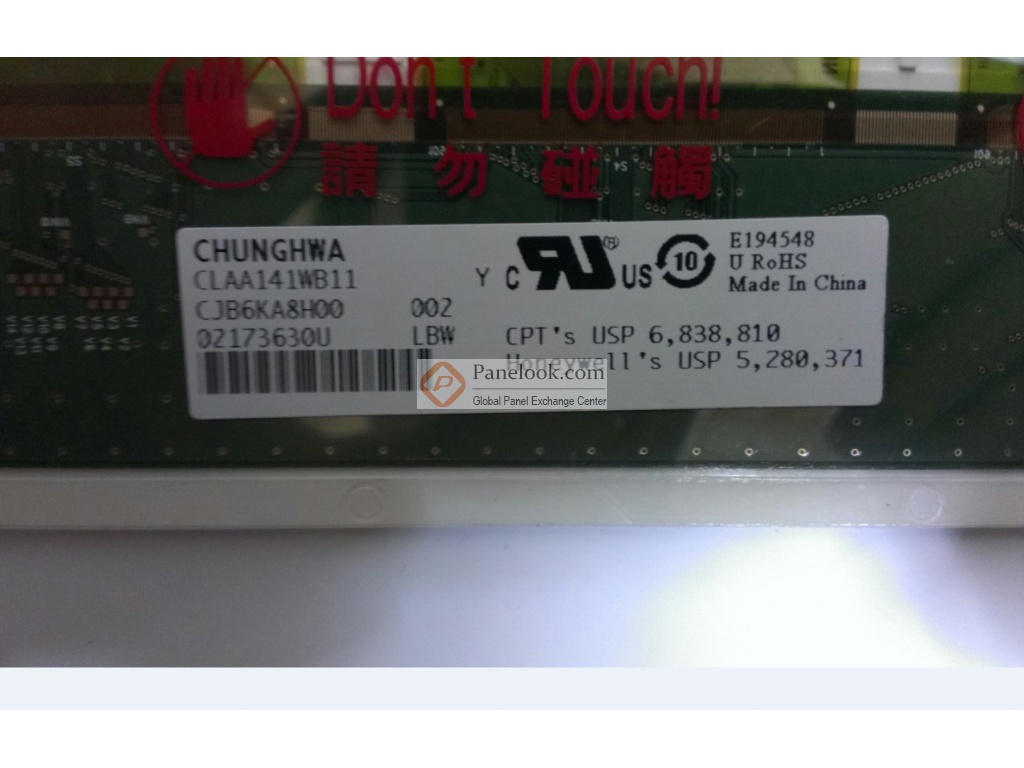

    • CLAA141WB11大图

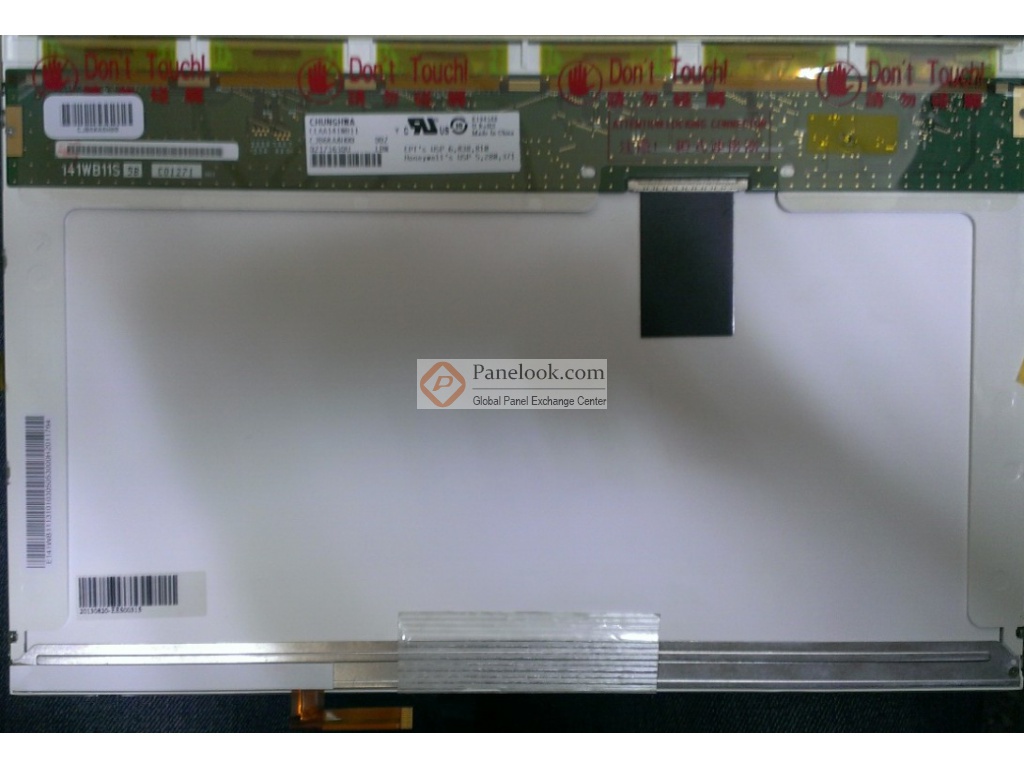

    • CLAA141WB11大图

    中华映管液晶模组CLAA141WB11综述

    CLAA141WB11是中华映管 (CPT)推出的一款14.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2008年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2023年07月03日对参数进行了最后更新。根据中华映管 (CPT)于2009年5月20日发布的版本号为Rev.V1的产品规格书，CLAA141WB11显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为303.74(宽)×189.84(高) mm，外观尺寸为319.5(宽)×205.5(高)×5.5(厚) mm，可视尺寸为307.2(宽)×193.2(高) mm，表面处理为雾面，Hard coating (3H)，产品净重440g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了8S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。CLAA141WB11采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA141WB11的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
    比较全部

    中华映管 CLAA141WB系列型号

    (共8个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 CLAA141WB02 中华映管  14.1" 液晶模组  1280×800  200  350:1  CCFL  LVDS  已停产 CLAA141WB02规格书下载 0 0
    添加 CLAA141WB02A 中华映管  14.1" 液晶模组  1280×800  350  200:1  CCFL  LVDS  已停产 CLAA141WB02A规格书下载 0 0
    添加 CLAA141WB03 中华映管  14.1" 液晶模组  1280×800  220  350:1  CCFL  LVDS  已停产 CLAA141WB03规格书下载 0 0
    添加 CLAA141WB05 中华映管  14.1" 液晶模组  1280×800        CCFL  LVDS  已停产   0 0
    添加 CLAA141WB05A 中华映管  14.1" 液晶模组  1280×800  200  350:1  CCFL  LVDS  已停产 CLAA141WB05A规格书下载 0 0
    添加 CLAA141WB09 中华映管  14.1" 液晶模组  1280×800  220  400:1      已停产   0 0
    添加 CLAA141WB11 中华映管  14.1" 液晶模组  1280×800  220  300:1  WLED  LVDS  已停产 CLAA141WB11规格书下载 0 0
    添加 CLAA141WB11A 中华映管  14.1" 液晶模组  1280×800  220  400:1  WLED  LVDS  已停产 CLAA141WB11A规格书下载 0 0
    比较全部

    中华映管液晶模组CLAA141WB11兼容型号

    (共3个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 CLAA141WB11 中华映管  14.1" 液晶模组  1280×800  220  300:1  WLED  LVDS  已停产 CLAA141WB11规格书下载 0 0
    添加 LTN141AT12-001 三星  14.1" 液晶模组  1280×800  220  500:1  WLED  LVDS  已停产 LTN141AT12-001规格书下载 0 0
    添加 N141I6-L01 群创  14.1" 液晶模组  1280×800  220  500:1  WLED  LVDS  已停产 N141I6-L01规格书下载 0 0
    共28个型号>>

    14.1", 1280×800, 6-bit, LVDS, WLED, 普亮, 液晶模组 热门型号

    (共28个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 LP141WX5-TLN1 LG Display  14.1" 液晶模组  1280×800  220  500:1  WLED  LVDS  已停产 LP141WX5-TLN1规格书下载 1个 0
    添加 LTN141AT12-L01 三星  14.1" 液晶模组  1280×800  220  300:1  WLED  LVDS  已停产 LTN141AT12-L01规格书下载 0 381
    添加 B141EW05 V0 友达  14.1" 液晶模组  1280×800  220  500:1  WLED  LVDS  已停产 B141EW05 V0规格书下载 0 0
    添加 B141EW05 V1 友达  14.1" 液晶模组  1280×800  220  400:1  WLED  LVDS  已停产 B141EW05 V1规格书下载 0 0
    添加 B141EW05 V2 友达  14.1" 液晶模组  1280×800  220  400:1  WLED  LVDS  已停产 B141EW05 V2规格书下载 0 0
    添加 B141EW05 V3 友达  14.1" 液晶模组  1280×800  220  400:1  WLED  LVDS  已停产 B141EW05 V3规格书下载 0 0
    添加 N141I6-L02 群创  14.1" 液晶模组  1280×800  200  650:1  WLED  LVDS  已停产 N141I6-L02规格书下载 0 0
    添加 CLAA141WB11 中华映管  14.1" 液晶模组  1280×800  220  300:1  WLED  LVDS  已停产 CLAA141WB11规格书下载 0 0
    添加 CLAA141WB11A 中华映管  14.1" 液晶模组  1280×800  220  400:1  WLED  LVDS  已停产 CLAA141WB11A规格书下载 0 0
    添加 LP141WX5-TLA1 LG Display  14.1" 液晶模组  1280×800  220  400:1  WLED  LVDS  已停产 LP141WX5-TLA1规格书下载 0 0
