RGB垂直条状
- 显示区域
- 303.36×189.6 mm (H×V)
- 外观尺寸
- 319.5×205.5×5.2 mm (H×V×D)
- 屏幕重量
- 375g (Max.)
- 表面处理
- 雾面
- 屏幕亮度
- 220 cd/m² (Typ.)
- 对比度
- 400:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 45/45/15/35 (Typ.)(CR≥10)
- 响应速度
- 6/2 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K, 45% NTSC
- 适用于
-
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 背光类型
- WLED, 10K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (1 ch, 6-bit) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 65 °C 工作温度 0 ~ 50 °C
友达液晶模组B141EW05 V1验货标准(IIS)

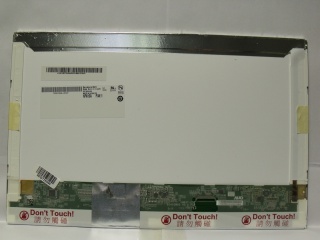

友达液晶模组B141EW05 V1综述
B141EW05 V1 (别名: B141EW05 V.1) (产品代码: AUO5144)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的14.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2008年10月2日发布的版本号为Ver1.1的产品规格书，B141EW05 V1显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为303.36×189.6 (宽×高) mm，可视尺寸为307.08×193.28 (宽×高) mm，外观尺寸为319.5×205.5 (宽×高)×5.2(厚) mm，表面处理为雾面，产品净重375g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。B141EW05 V1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B141EW05 V1液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B141EW05 V1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q2量产，当前生产状态为已停产。目前B141EW05 V1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年04月16日对此型号首次建立参数，并于2025年02月10日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 65°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，表面雾面等特征，此型号推荐使用于笔记本。
|
