像素排列 RGB垂直条状
解析度1366(RGB)×768, WXGA, 16:9
- 面板重量320g (Max.)
- 表面处理镜面 (Haze 0%)
- 显示亮度200 cd/m² (Typ.)
- 对比度 600:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间3/5 (Typ.)(Tr/Td) ms
- 可视角度40/40/15/30 (Min.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色262K, 45% NTSC
- 触摸技术无触摸
- 外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型WLED, 15K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
40 pins LVDS (1 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 65 °C
中华映管液晶模组CLAA140WB01A验货标准(IIS)
中华映管液晶模组CLAA140WB01A综述

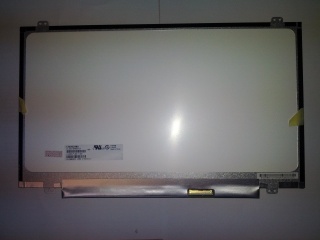

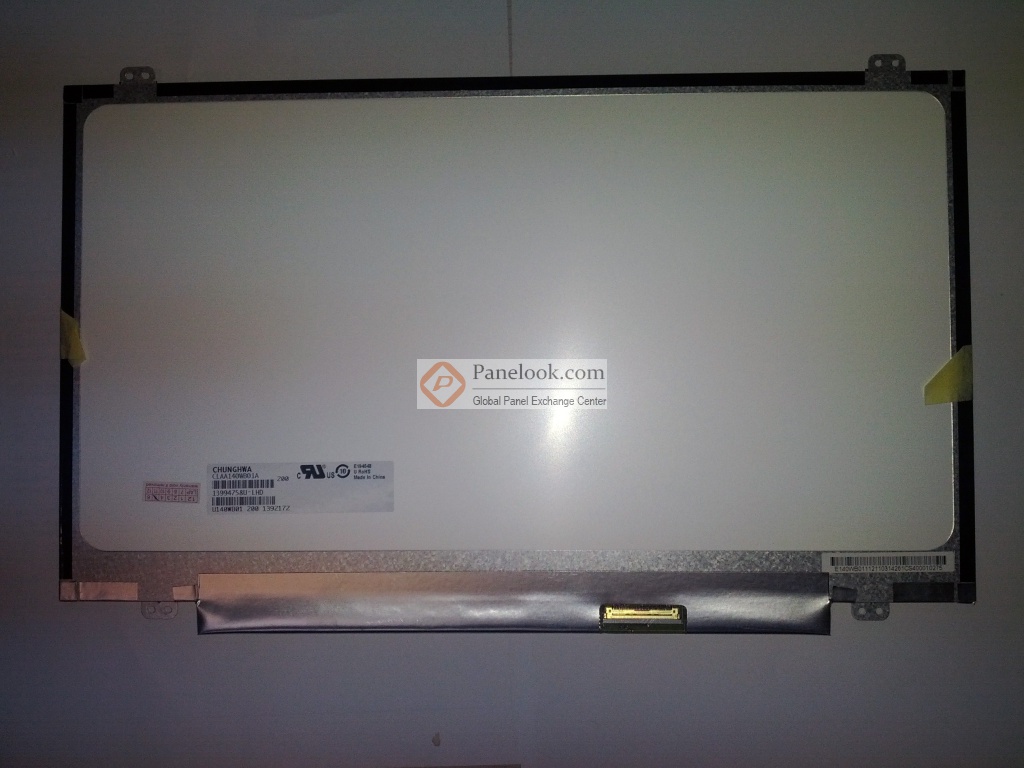

CLAA140WB01A (别名: CLAA140WB01-A)是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据中华映管 (CPT)于2010年6月10日发布的版本号为Rev.T1_Founder的产品规格书，CLAA140WB01A显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，外观尺寸为320.4×205.1 (宽×高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，产品净重320g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。CLAA140WB01A采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA140WB01A液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA140WB01A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前CLAA140WB01A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月24日对此型号首次建立参数，并于2022年08月17日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 65°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。
|
