像素排列
RGB垂直条状
解析度 1024(RGB)×600, WSVGA, 16:9
显示亮度 500 cd/m² (Typ.)对比度
600:1 (Typ.) (透射)
推荐视向 6 o'clock响应时间 25 (Typ.)(Tr+Td) ms
可视角度 70/70/70/50 (Typ.)(CR≥10)  显示模式 TN，常白显示，透射式
支持颜色 262K/16.2M, 50% NTSC触摸技术 无触摸
功率消耗 3.16W (Typ.) 光源类型 6S7P WLED, 30K小时, 无驱动
刷新率 60Hz应用产品
- 接口类型
-
60 pins LVDS (1 ch, 6/8-bit) , FPC
- 电压供应
- 3.3/9.6/18.0/-6.0V (Typ.)(VDD/AVDD/VGH/VGL)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C, 抗振性能 2.9G (28.4 m/s²)
共1条现货>>

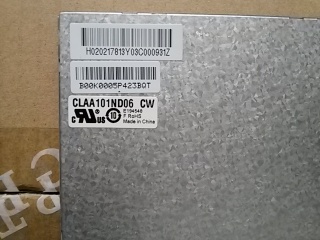

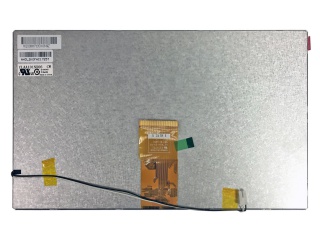

中华映管液晶模组CLAA101ND06CW VIP卖家现货
中华映管液晶模组CLAA101ND06CW验货标准(IIS)

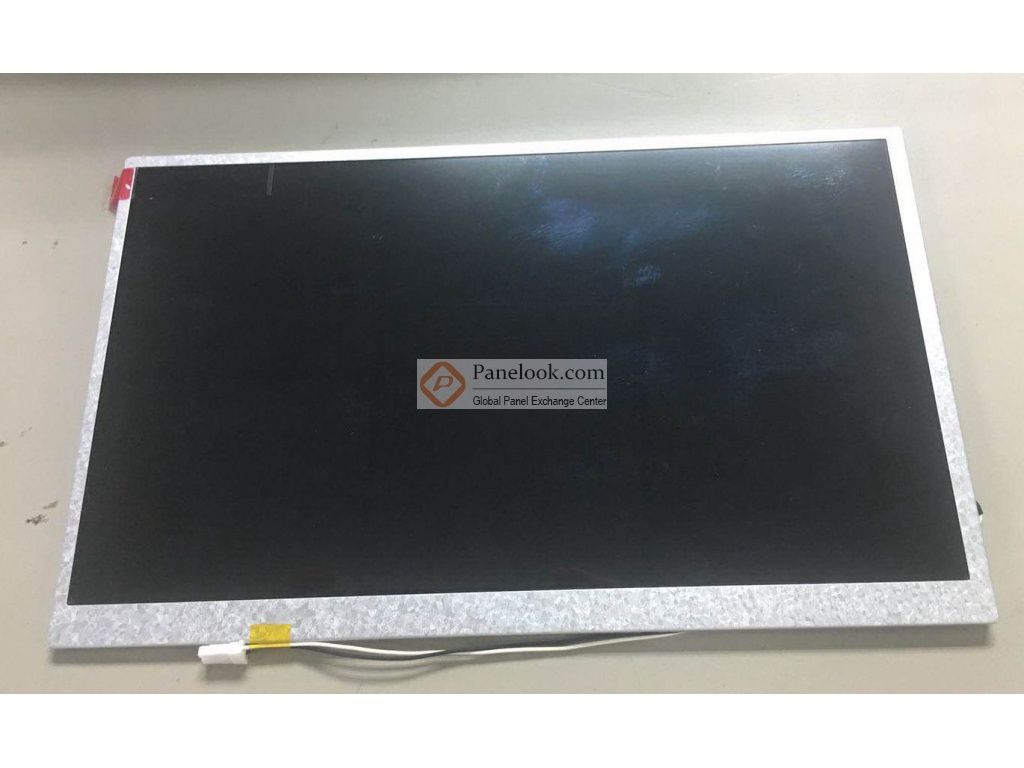

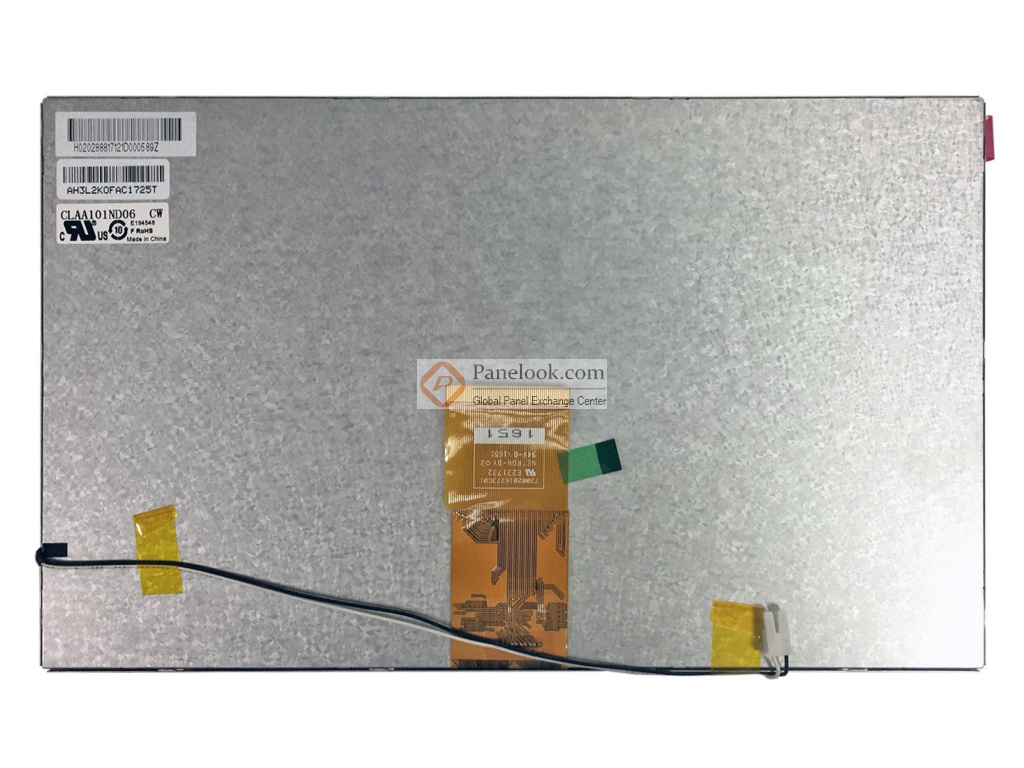

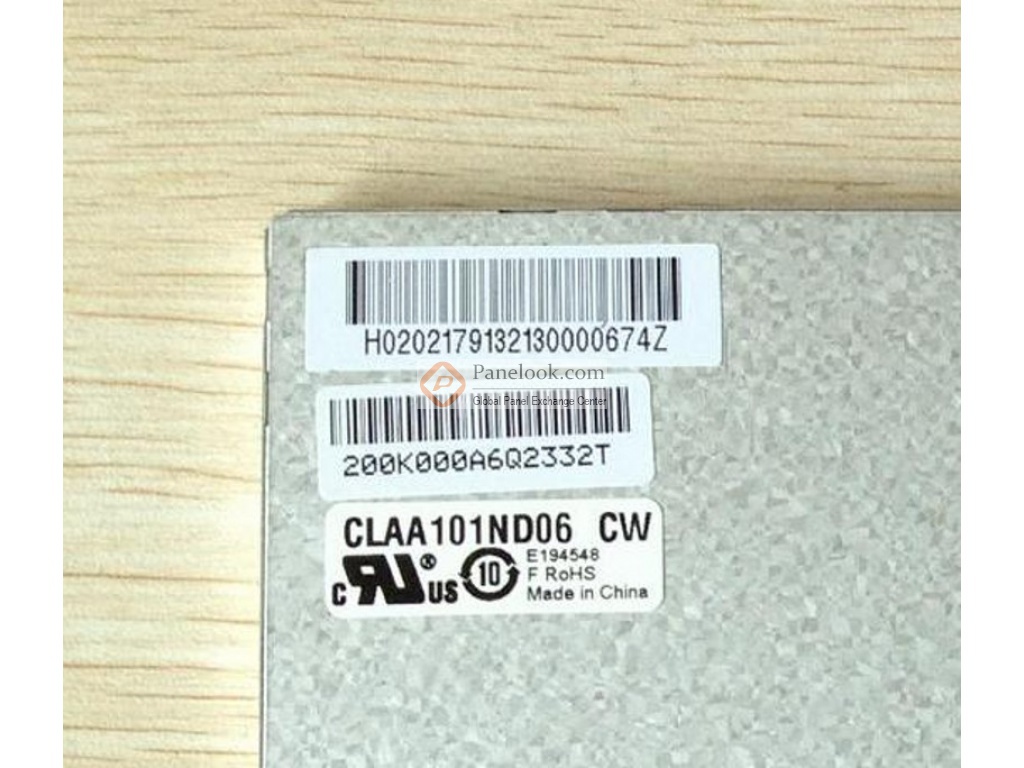

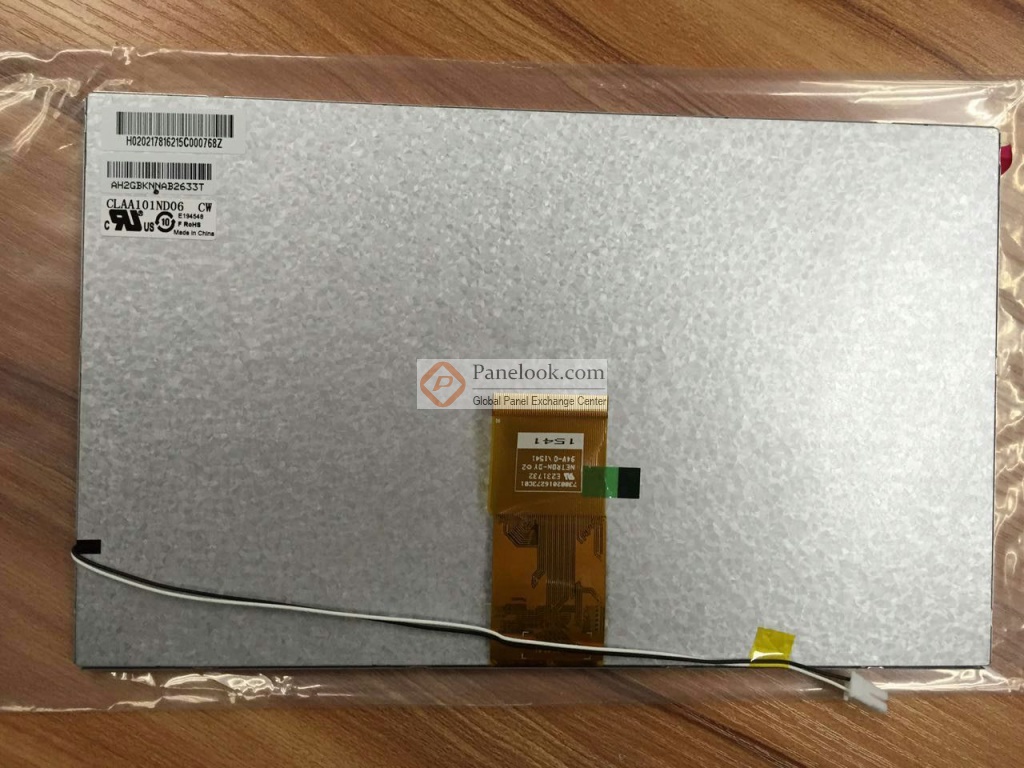

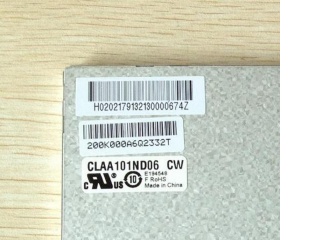

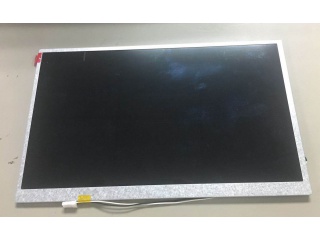

中华映管液晶模组CLAA101ND06CW概况

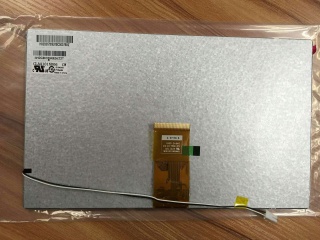

中华映管 (CPT) 推出的CLAA101ND06CW是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 3G抗震，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， for 日产天籁。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于工业，车载显示。根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为已停产。目前CLAA101ND06CW在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年06月21日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2015年11月15日发布的版本号为Ver0.5的产品规格书，CLAA101ND06CW显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为226.0×128.5 (宽×高) mm，外观尺寸为235(宽)×143(高)×4.8(厚) mm，表面处理为雾面，产品净重285g (Typ.)。背光方面此产品采用了6S7P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。CLAA101ND06CW采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/9.6/18.0/-6.0V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA101ND06CW液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA101ND06CW的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
