中华映管液晶模组CLAA101NC05概况-全球液晶屏交易中心-屏库

人气指数：32038 2022-10-10 07:39

中华映管液晶模组CLAA101NC05主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2011,Q2
开始量产
2011,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	中华映管 (CPT)	型号名称	CLAA101NC05 9个兼容型号
屏幕尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1024(RGB)×600, WSVGA, 16:9	像素布局	RGB垂直条状
显示区域	222.72×125.28 mm (H×V)	外观尺寸	235×143×5.2 mm (H×V×D)
屏幕重量	190g (Max.)	表面处理	雾面，Hard coating (3H)
屏幕亮度	200 cd/m² (Typ.)	对比度	500 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	40/40/15/30 (Min.)(CR≥10)	响应速度	20 (Typ.)(Tr+Td) ms
颜色数量	262K, 45% NTSC	适用于
外观样式	-	背光类型	WLED, 15K小时, 含LED驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 6-bit) , 端子 , 40 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -25 ~ 60 °C 工作温度 0 ~ 50 °C

中华映管液晶模组CLAA101NC05规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
CLAA101NC05规格书	Rev1.0	English	704.8 K	21	2011-8-2	最新	付费下载
CLAA101NC05规格书	Rev1.0	English	697.7 K	21	2011-5-31		付费下载
CLAA101NC05规格书	Rev1.0	English	765.7 K	21	2011-5-19		付费下载
CLAA101NC05规格书	Ver1.0	English	718.3 K	21	2011-3-28		付费下载

中华映管液晶模组CLAA101NC05验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	All NetBook Type	VIP会员可看	VIP会员可看	A Grade	20090310	2009-3-10	IIS下载

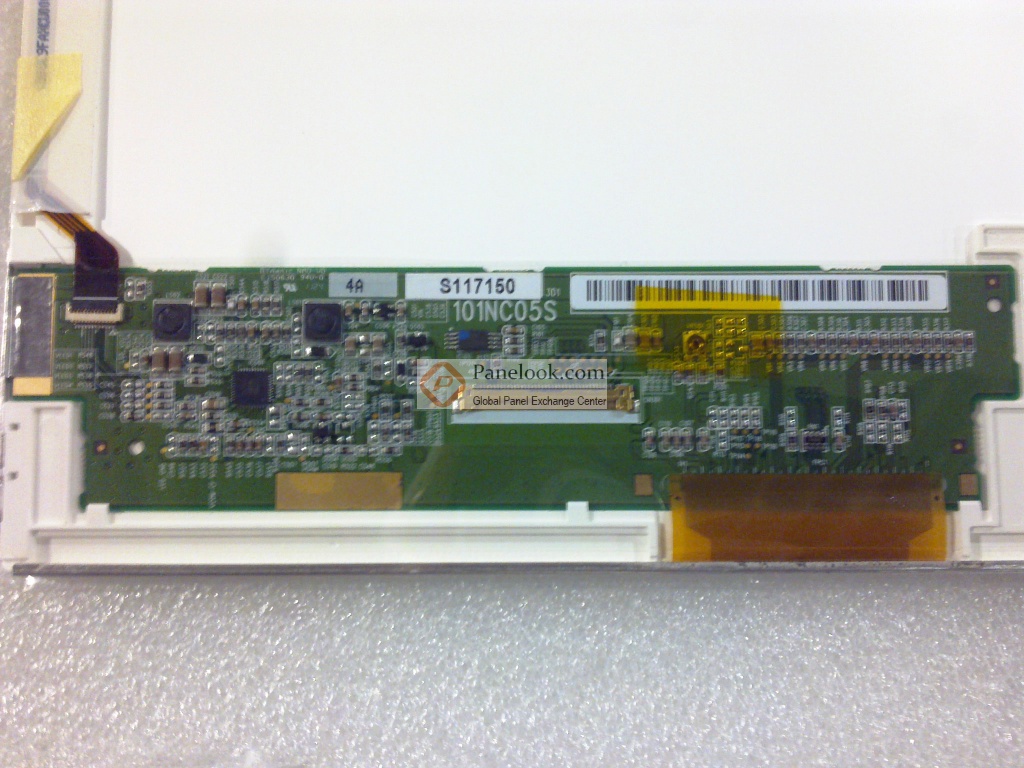

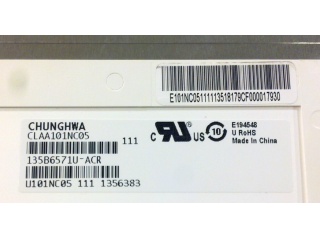

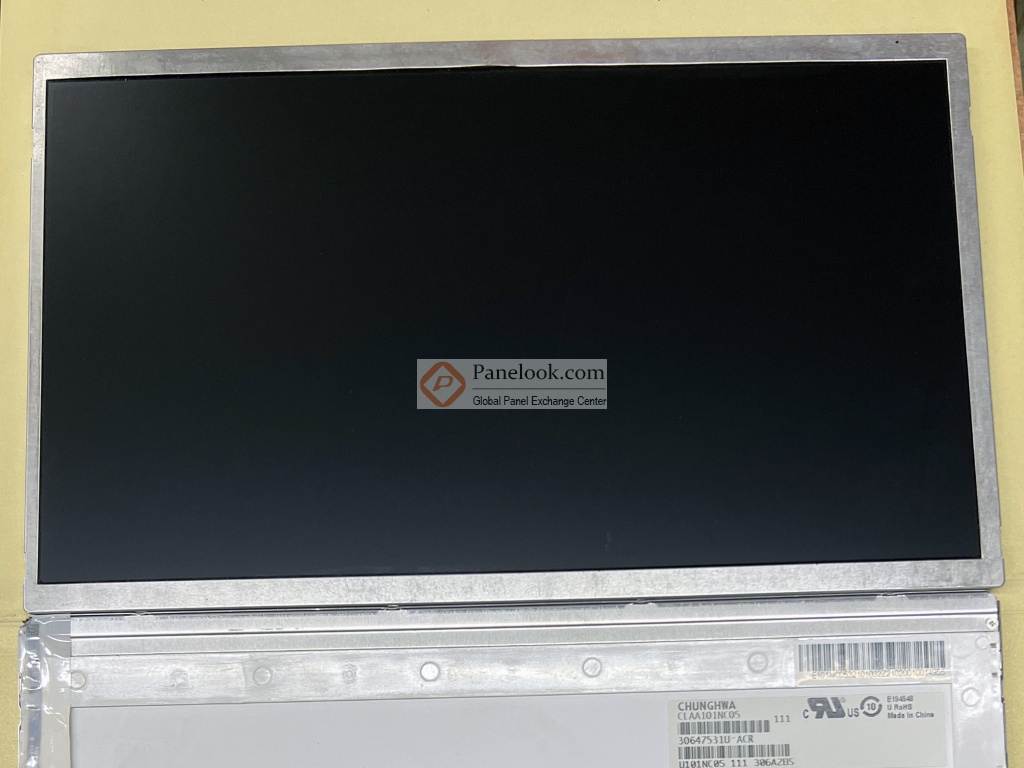

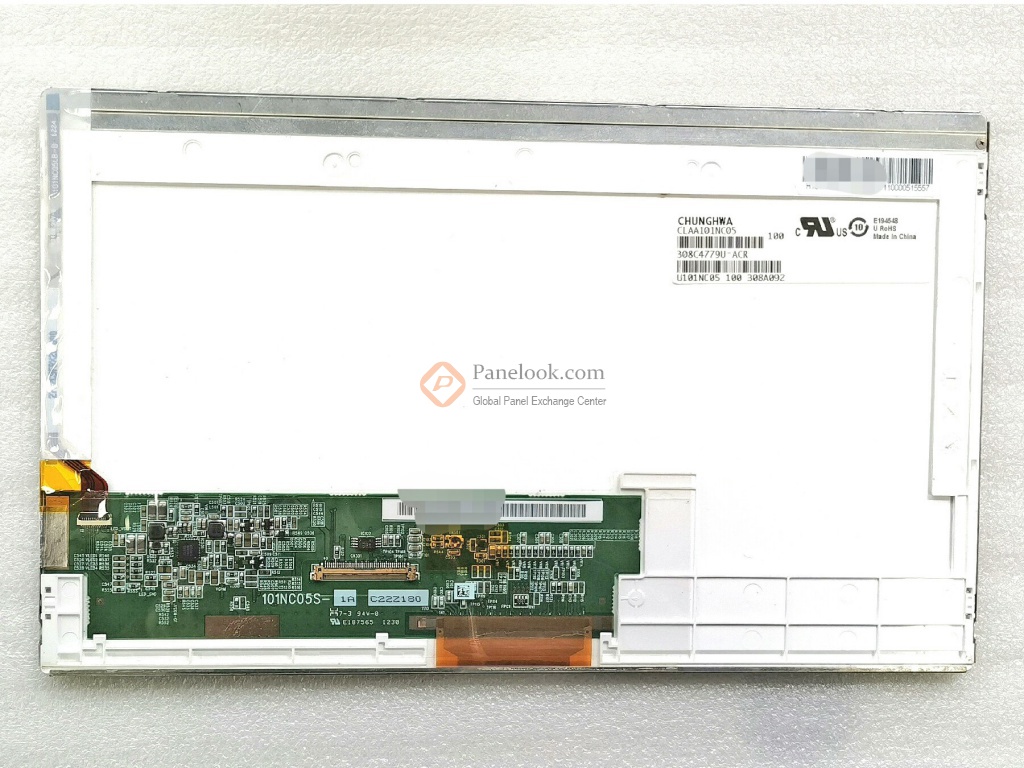

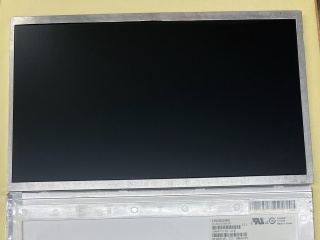

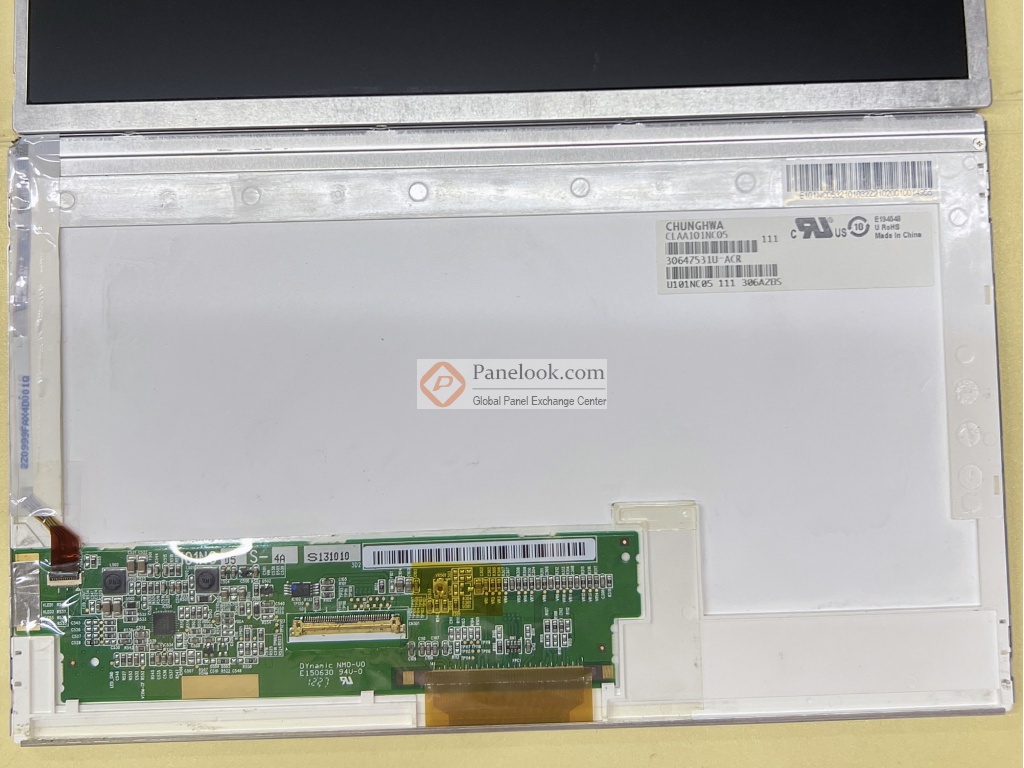

中华映管液晶模组CLAA101NC05图片

中华映管液晶模组CLAA101NC05综述

CLAA101NC05是中华映管 (CPT)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于上网本等产品。根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2022年10月10日对参数进行了最后更新。根据中华映管 (CPT)于2011年8月2日发布的版本号为Rev1.0的产品规格书，CLAA101NC05显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72(宽)×125.28(高) mm，外观尺寸为235(宽)×143(高)×5.2(厚) mm，可视尺寸为226.0(宽)×128.7(高) mm，表面处理为雾面，Hard coating (3H)，产品净重190g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。CLAA101NC05采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA101NC05的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。

比较全部

中华映管 CLAA101NC系列型号

(共2个)

	面板型号	品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口			供应商	现货(片)
		CLAA101NC01CW	中华映管	10.1"	液晶模组	1024×600	250	500:1	WLED	LVDS			0	0
		CLAA101NC05	中华映管	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS			0	0
