RGB垂直条状
解析度
800(RGB)×480, WVGA, 15:9
- 面板重量
- 140g (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 显示亮度
- 220 cd/m² (Typ.)
- 对比度
- 400:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 12/18 (Typ.)(Tr/Td) ms
- 可视角度
- 70/70/40/60 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 50% NTSC
- 应用产品
-
- 功率消耗
- 3.5W (Typ.)
- 光源类型

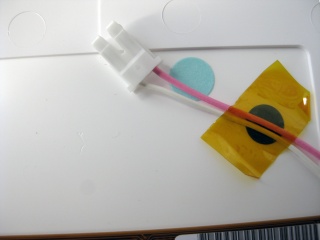

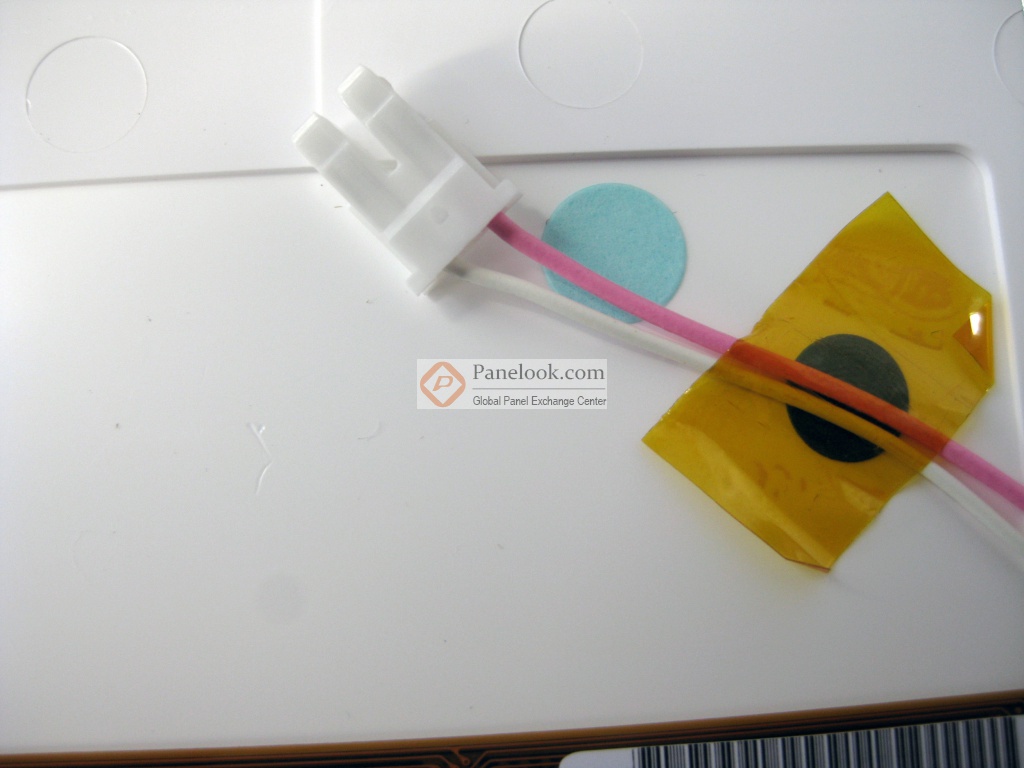

- 1 pcs CCFL, 20K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-

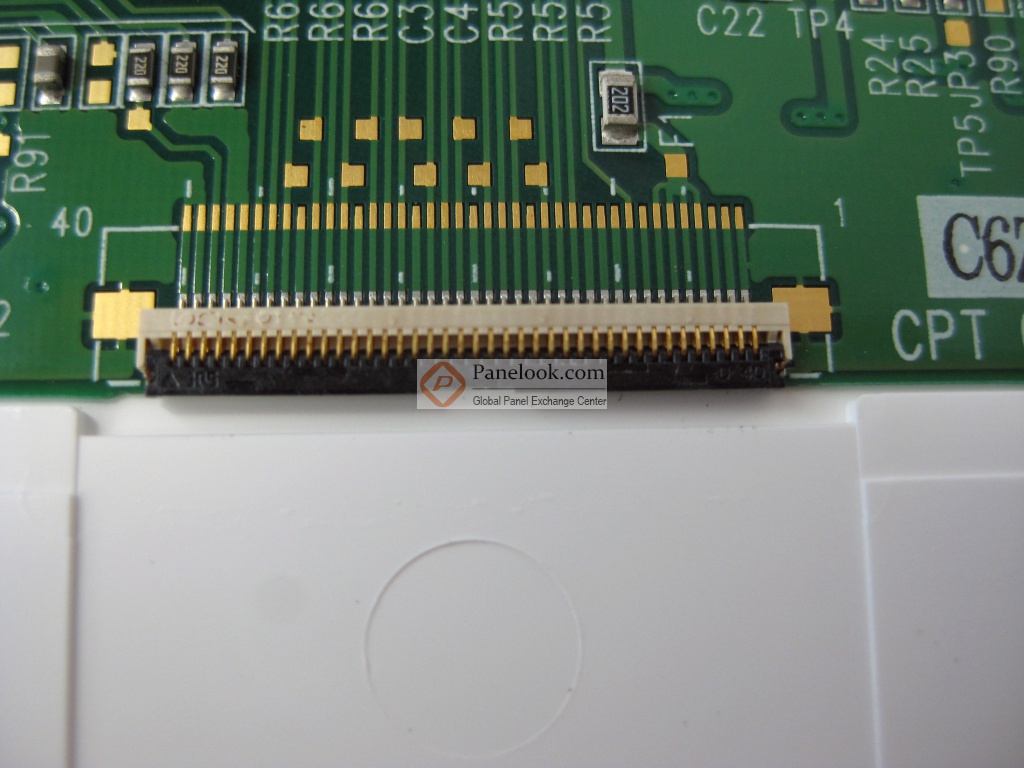

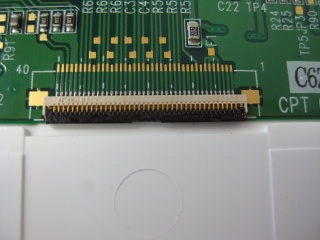

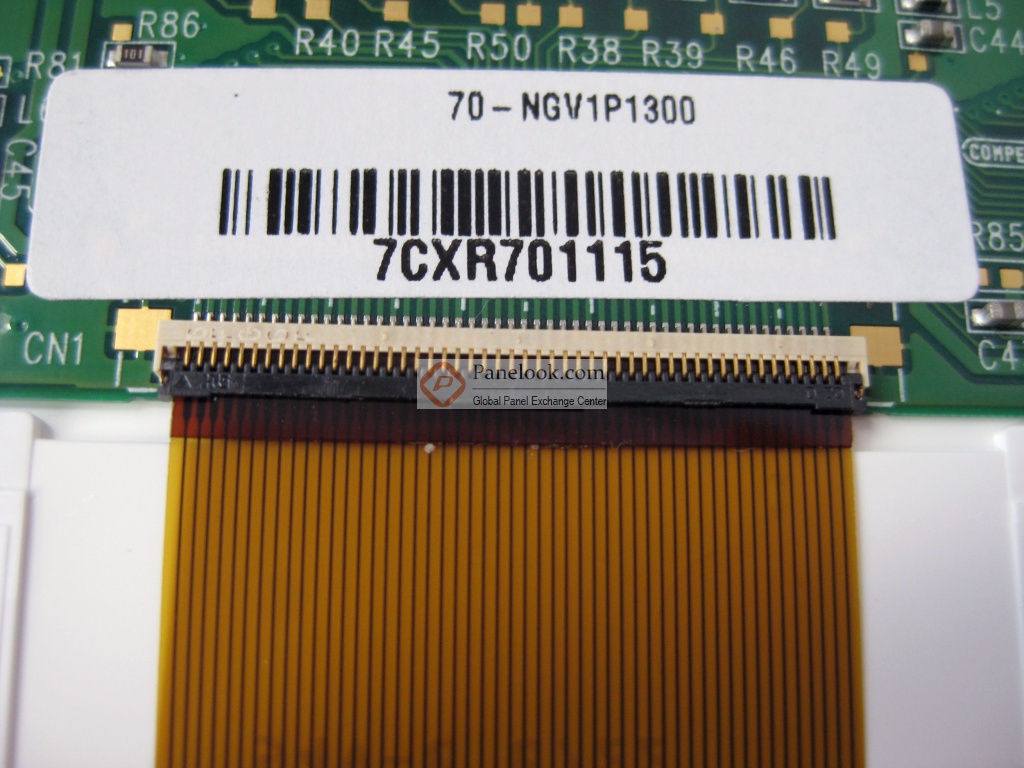

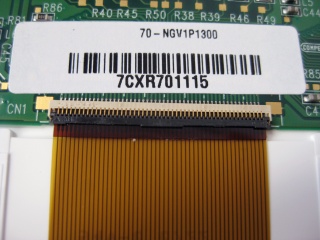

40 pins TTL (1 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 60 °C, 存储温度 -30 ~ 70 °C, 抗振性能 2.9G (28.4 m/s²)

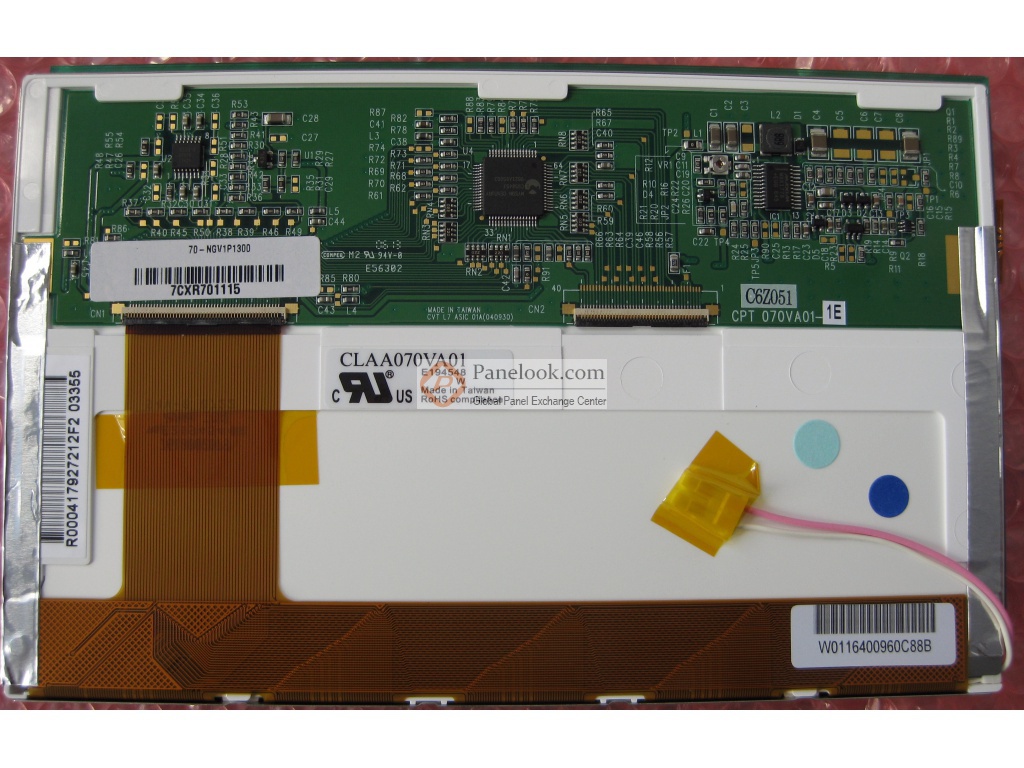

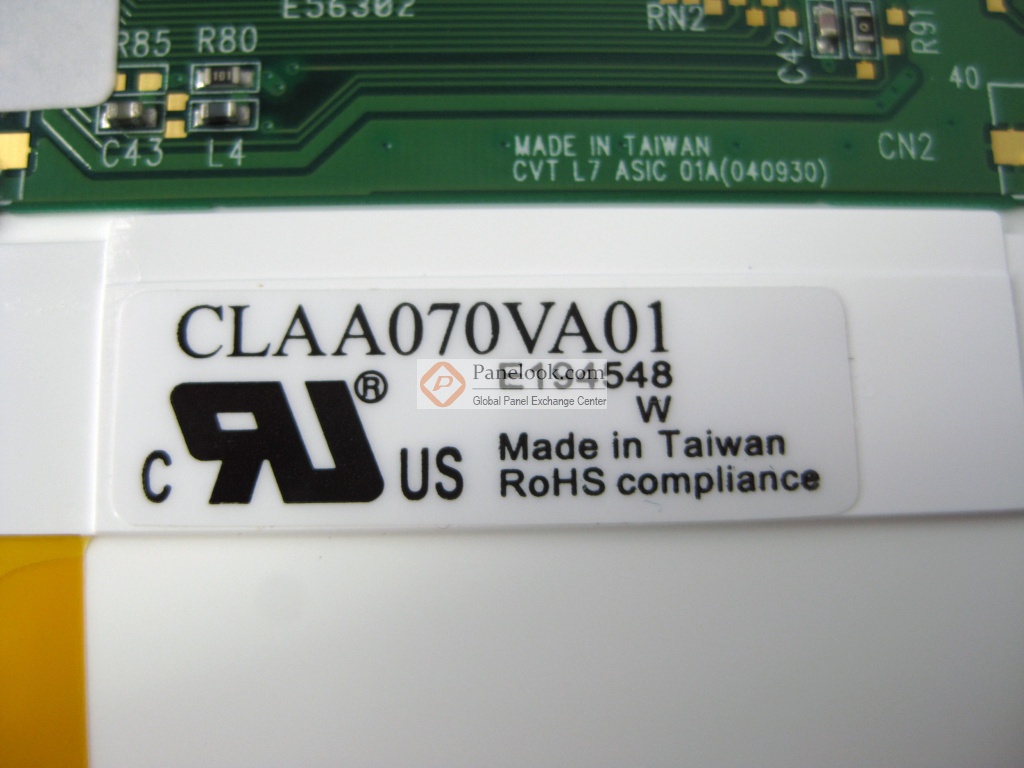

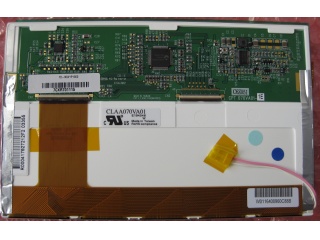

中华映管液晶模组CLAA070VA01摘要
CLAA070VA01是中华映管股份有限公司 ( 中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的 7.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据中华映管 (CPT)于2006年3月17日发布的版本号为Ver1.0的产品规格书，CLAA070VA01显示分辨率为 800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为155.3×94.30 (宽×高) mm，外观尺寸为165×104 (宽×高)×5.8(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重140g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。CLAA070VA01采用了TTL (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA070VA01液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA070VA01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2005年Q2量产，当前生产状态为已停产。目前CLAA070VA01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月14日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。它的工作温度为 0 ~ 60°C，存储温度为 -30 ~ 70°C，耐振动性为2.9G (28.4 m/s²)。基于它3G抗震，表面雾面等特征，此型号推荐使用于 数码相框， 便携式DVD， MP3 PMP。
|
