日立液晶模组TX18D11VM1CAA概况-全球液晶屏交易中心-屏库

人气指数：32795 2025-01-08 08:52

日立液晶模组TX18D11VM1CAA主要参数

现货数量
暂无
长期卖家
2个
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2001,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
日立 (HITACHI)
面板型号
TX18D11VM1CAA

面板尺寸
7.0英寸
面板类型
a-Si TFT-LCD, 液晶模组

像素数量
800(RGB)×480, WVGA, 15:9
像素布局
RGB垂直条状

显示区域
152.4(H)×91.44(V) mm
外观尺寸
165(H)×106(V)×10.5(D) mm

面板重量
170g (Typ.)
表面处理
-

面板亮度
400 cd/m² (Typ.)
对比度
200:1 (Typ.) (TM)

可视角度
65/65/45/60 (Typ.)(CR≥5)
工作模式
TN，常白显示，透射式

视角方向
6 o'clock
反应时间
30/20 (Typ.)(Tr/Td) ms

显示颜色
262K, 49% NTSC
触摸屏
无触摸

功率消耗
-
光源类型
1 pcs CCFL, 无驱动

工作频率
60Hz
面板应用

信号接口
CMOS (1 ch, 6-bit) , 40 pins , 端子

驱屏电压
3.3V (Typ.)

工作环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 85 °C, 耐振动性 2.0G (19.6 m/s²)

共2个供应商>>

日立液晶模组TX18D11VM1CAA VIP供应商

伊贝斯诚(香港)有限公司

第9年

TX18D11VM1CAA 长期供应贸易

深圳市

日立液晶模组TX18D11VM1CAA规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TX18D11VM1CAA规格书	Ver1.1	English	154.5 K	4	2002-12-6		付费下载
	TX18D11VM1CAA规格书	Ver.1	Japanese	997.3 K	21	2001-11-9	最新	付费下载

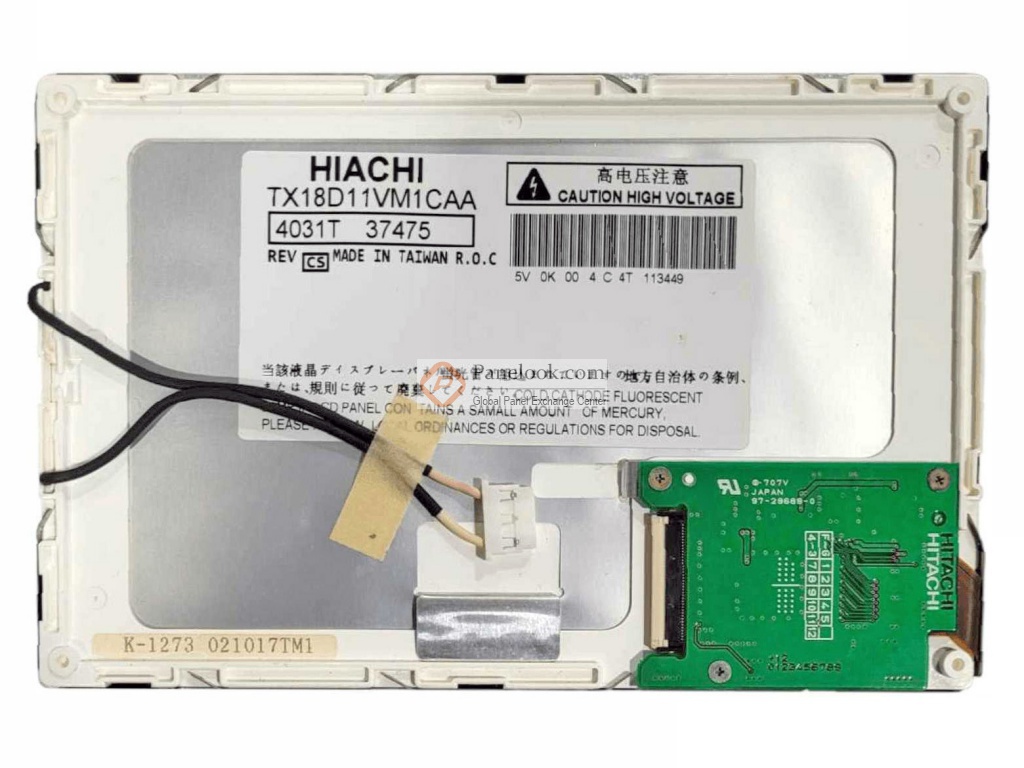

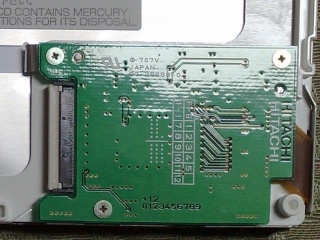

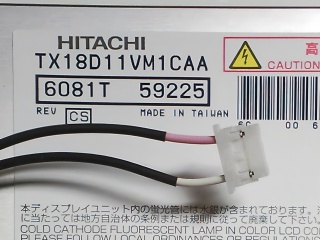

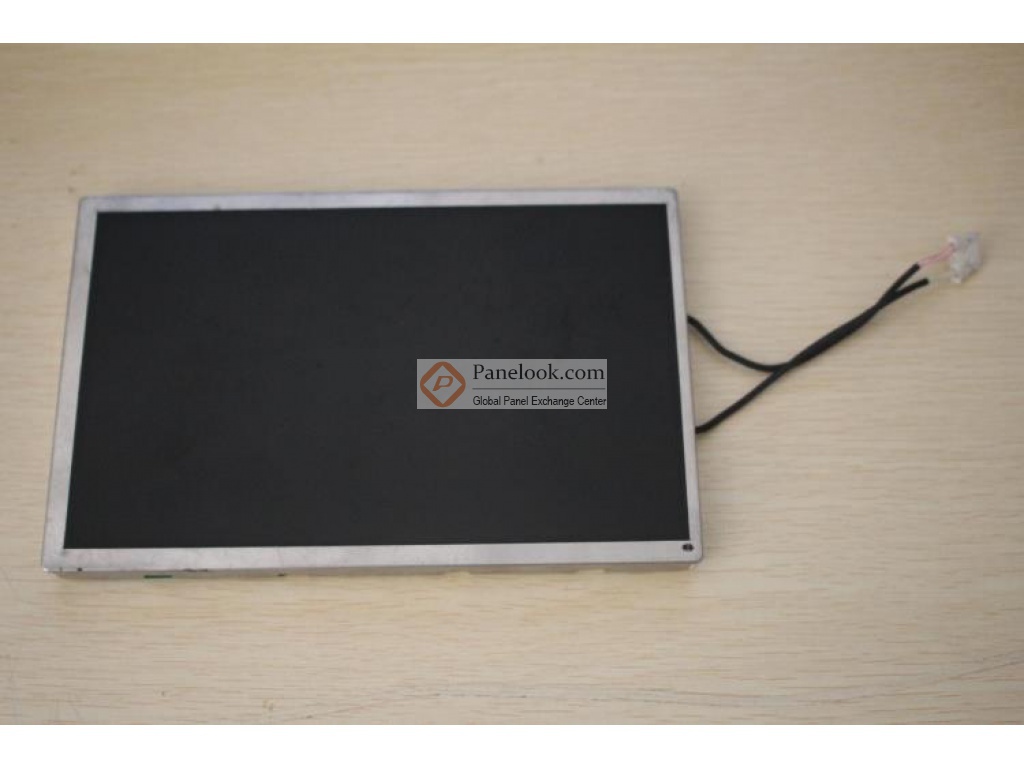

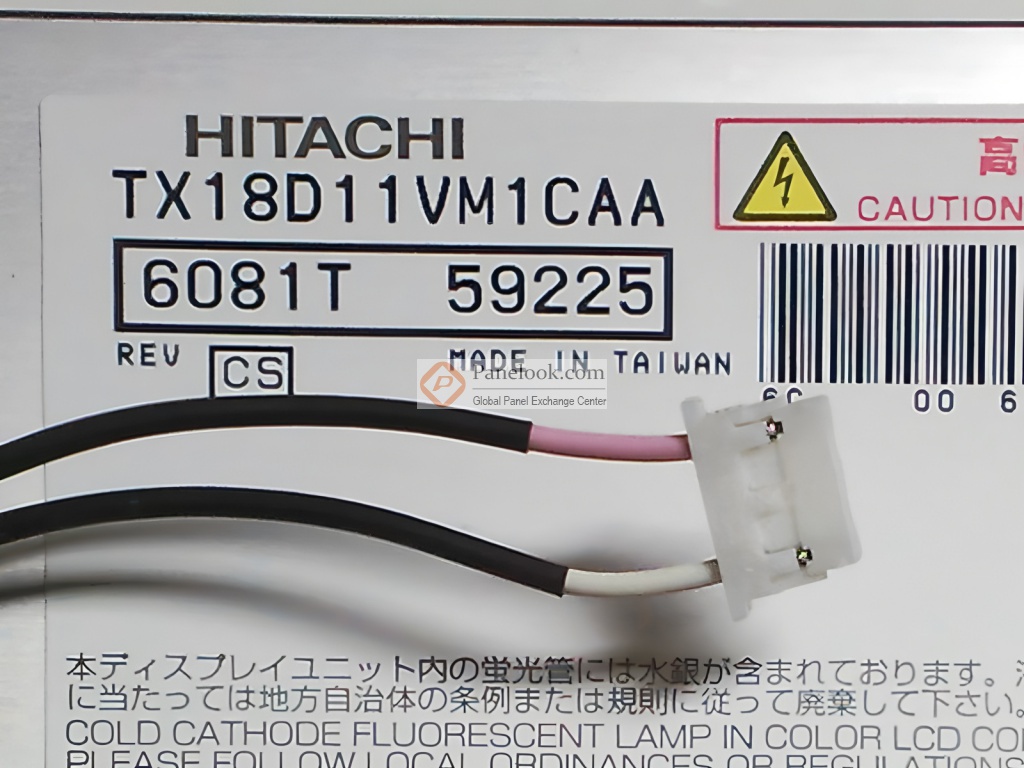

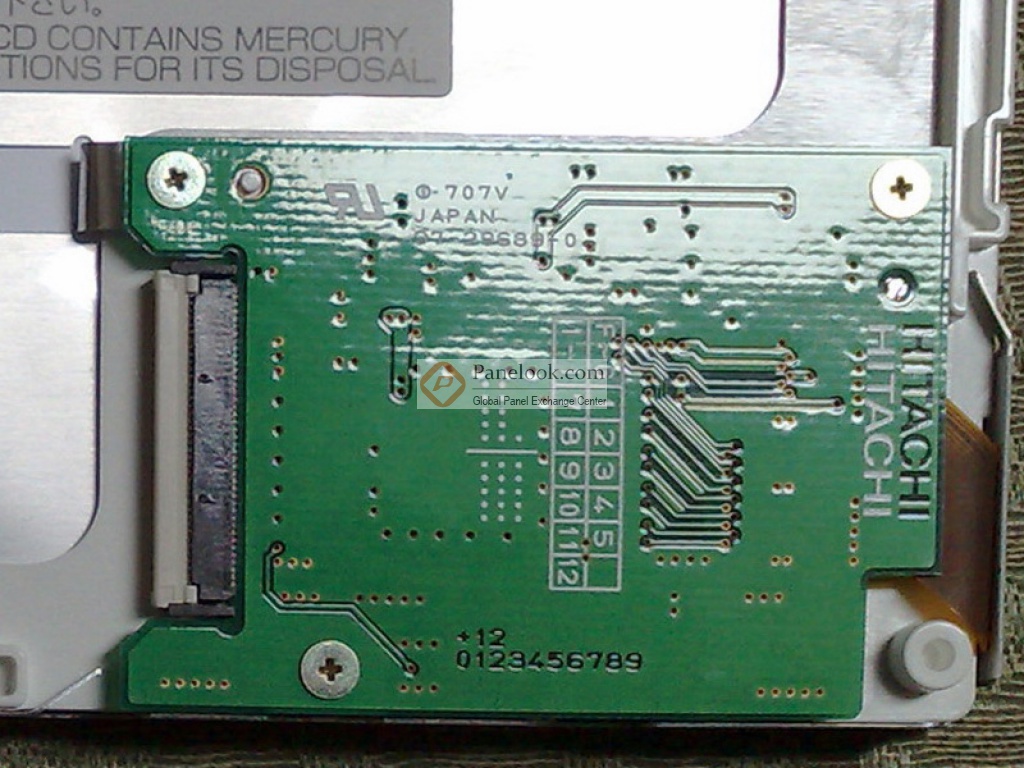

日立液晶模组TX18D11VM1CAA图片

日立液晶模组TX18D11VM1CAA摘要

日立 (HITACHI) 推出的TX18D11VM1CAA是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 85°C，耐振动性为2.0G (19.6 m/s²)。此型号适合应用于工业。根据屏库掌握的情报此产品于2001年Q4量产，当前生产状态为已停产。目前TX18D11VM1CAA在屏库上有0条现货信息、2家供应商信息，交易氛围清淡。屏库于2011年11月16日对此型号首次建立参数，并于2025年01月08日对参数进行了最后更新。根据日立 (HITACHI)于2001年11月9日发布的版本号为Ver.1的产品规格书，TX18D11VM1CAA显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为156.4×95.44 (宽×高) mm，外观尺寸为165(宽)×106(高)×10.5(厚) mm，产品净重170g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，不含背光驱动。TX18D11VM1CAA采用了CMOS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TX18D11VM1CAA液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于TX18D11VM1CAA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
