RGB垂直条状
- 显示区域
- 116.16(H)×87.12(V) mm
- 外观尺寸
- 131.14(H)×104.44(V)×8.35(D) mm
- 面板重量
- 165g
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 220 cd/m² (Typ.)
- 对比度
- 300:1 (Typ.) (TM)
- 可视角度
- 70/70/40/60 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 30 (Typ.)(Tr+Td)
- 显示颜色
- 262K, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- -
- 光源类型
- WLED, 含LED驱动
- 信号接口
- TTL (1 ch, 6-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 -30 ~ 85 °C, 存储温度 -40 ~ 95 °C
中华映管液晶模组CLAA057VA02CW规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
CLAA057VA02CW规格书 |
Rev0.0 |
English |
638.5 K |
19 |
2007-4-9 |
最新 |
|

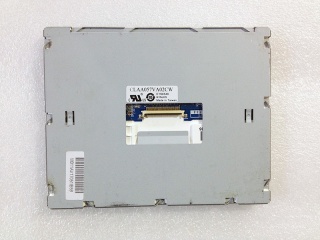

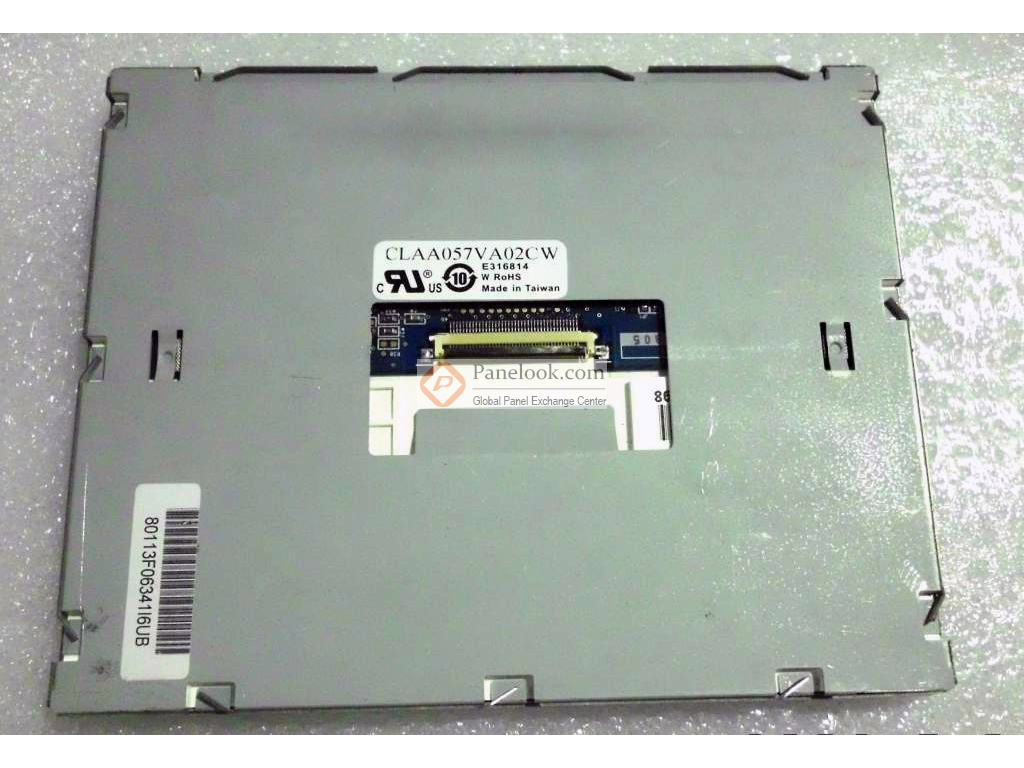

中华映管液晶模组CLAA057VA02CW综述
CLAA057VA02CW是中华映管 (CPT)推出的一款5.7吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 95°C。它的典型特征屏库总结为: 宽温，白光LED背光，含LED驱动器，上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2007年Q3量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月24日对此型号首次建立参数，并于2024年04月13日对参数进行了最后更新。根据中华映管 (CPT)于2007年4月9日发布的版本号为Rev0.0的产品规格书，CLAA057VA02CW显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为116.16(宽)×87.12(高) mm，外观尺寸为131.14(宽)×104.44(高)×8.35(厚) mm，可视尺寸为118.96(宽)×89.92(高) mm，表面处理为雾面，Hard coating (3H)，产品净重165g。背光方面此产品采用了WLED发光的侧入式光源，含LED驱动。CLAA057VA02CW采用了TTL (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA057VA02CW的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
|
