RGB垂直条状
- 显示区域
- 116.16×87.12 mm (H×V)
- 外观尺寸
- 127×98.43×6.9 mm (H×V×D)
- 屏幕重量
- 110g (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 220 cd/m² (Typ.)
- 对比度
- 300:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 70/70/40/60 (Typ.)(CR≥10)
- 响应速度
- 30 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 50% NTSC
- 适用于
-
- 功率消耗
- 2.1W (Typ.)
- 背光类型
- WLED, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- TTL (1 ch, 6-bit) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -40 ~ 90 °C 工作温度 -30 ~ 85 °C
共4条现货>>

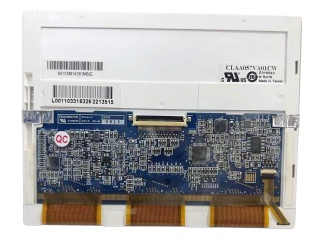

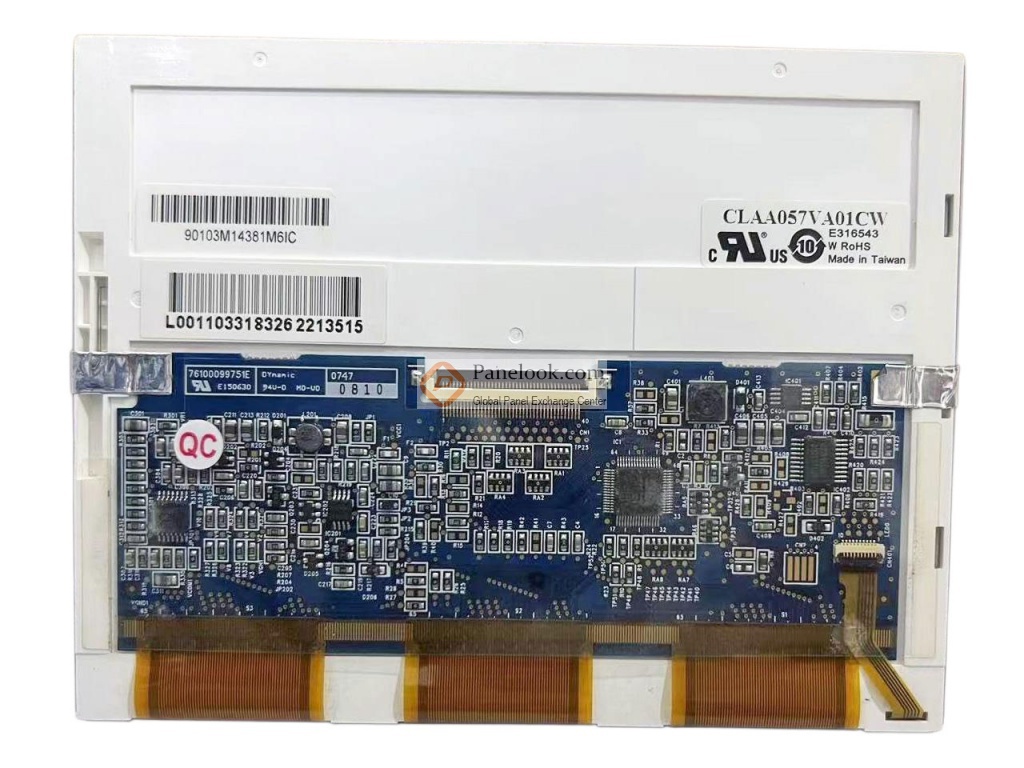

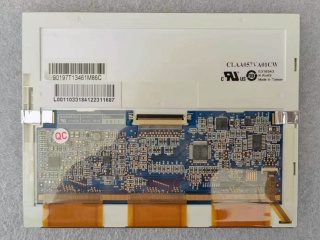

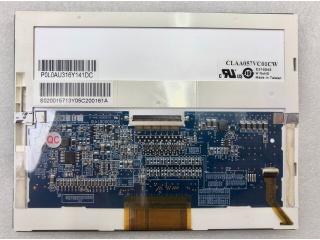

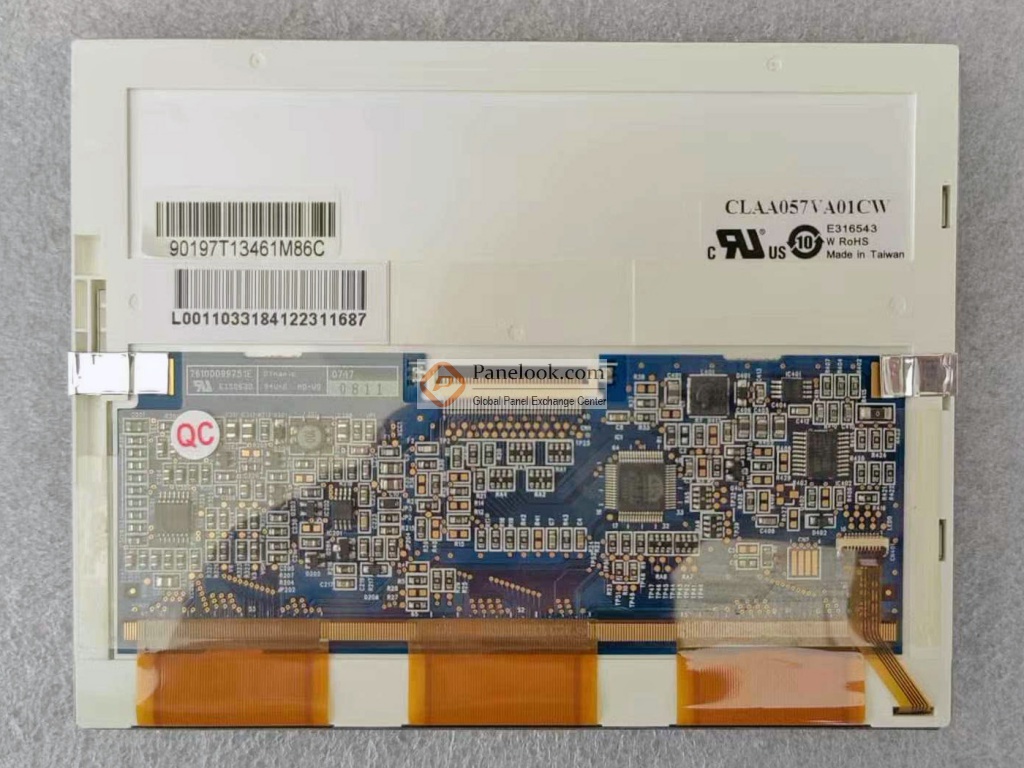

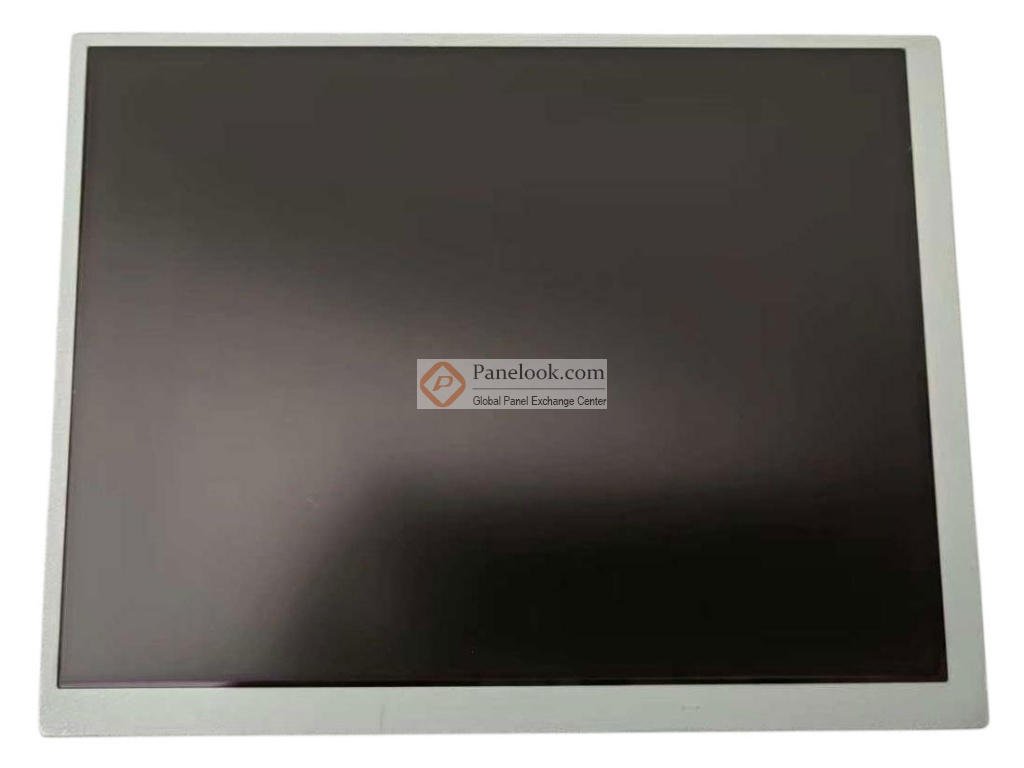

中华映管液晶模组CLAA057VA01CW VIP卖家现货
中华映管液晶模组CLAA057VA01CW变更通知
中华映管液晶模组CLAA057VA01CW综述
CLAA057VA01CW是中华映管 (CPT)推出的一款5.7吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C。它的典型特征屏库总结为: 宽温，白光LED背光，含LED驱动器，上/下,左/右翻转显示，表面雾面， DE (Data Enable) mode。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2006年Q3量产，于2010年Q4停产，当前生产状态为已停产。目前此型号在屏库上有4条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年12月22日对此型号首次建立参数，并于2025年06月30日对参数进行了最后更新。根据中华映管 (CPT)于2006年11月6日发布的版本号为Ver0.3的产品规格书，CLAA057VA01CW显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为116.16(宽)×87.12(高) mm，外观尺寸为127(宽)×98.43(高)×6.9(厚) mm，可视尺寸为118.96(宽)×89.92(高) mm，表面处理为雾面，Hard coating (3H)，产品净重110g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，含LED驱动。CLAA057VA01CW采用了TTL (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA057VA01CW的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
|
