像素排列 RGB垂直条状
解析度1366(RGB)×768, WXGA, 16:9
- 面板重量320g (Max.)
- 表面处理镜面 (Haze 0%)，Hard coating (3H)
- 显示亮度200 cd/m² (Typ.)
- 对比度 600:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间8 (Typ.)(Tr+Td) ms
- 可视角度45/45/15/30 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色262K, 45% NTSC
- 触摸技术无触摸
- 外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型9S4P WLED, 15K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-

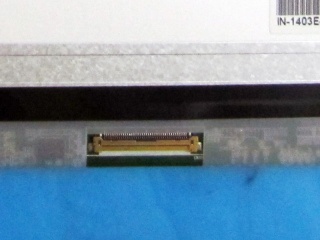

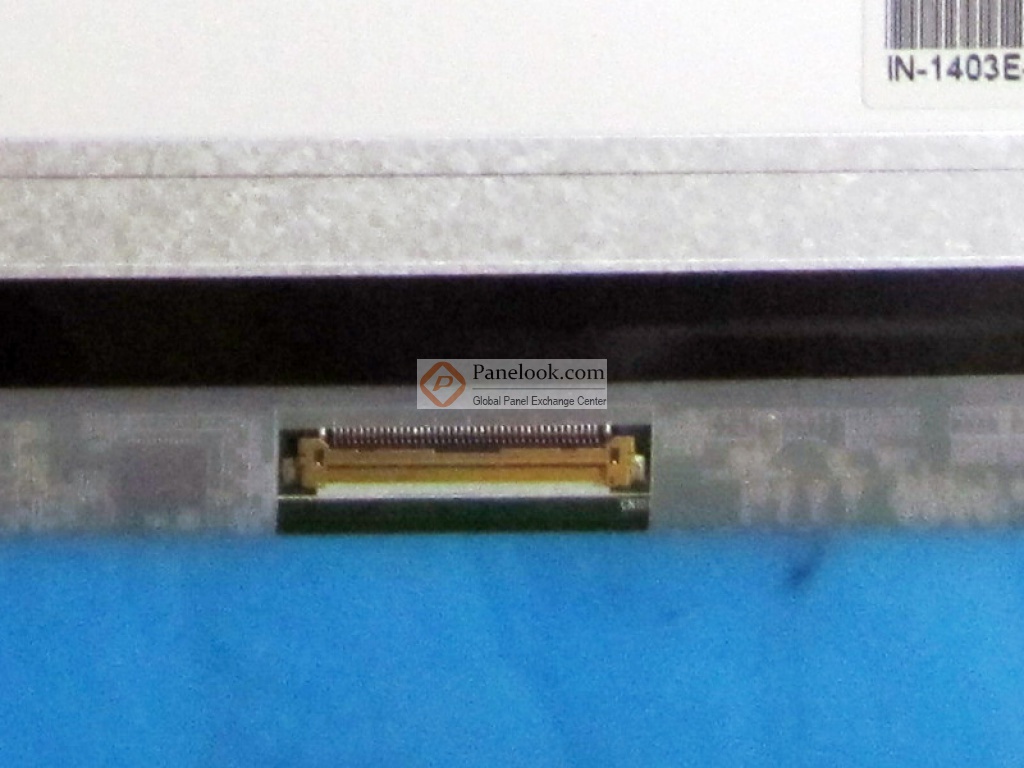

40 pins LVDS (1 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
奇美液晶模组BT140GW03 V.2验货标准(IIS)
奇美液晶模组BT140GW03 V.2综述

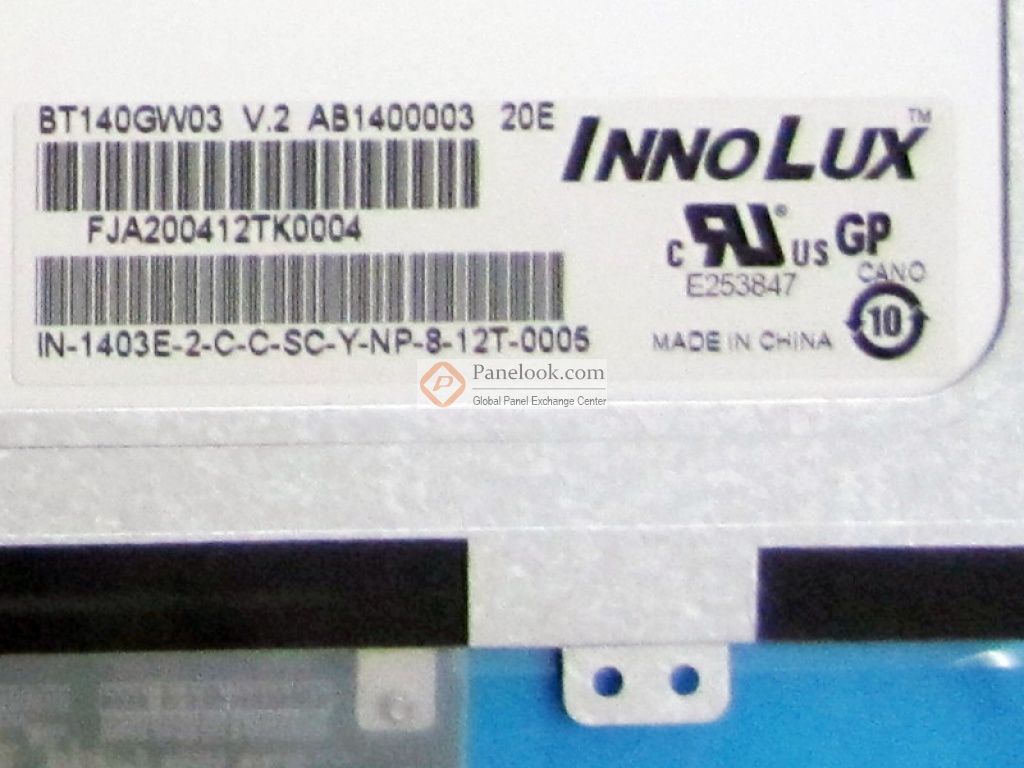

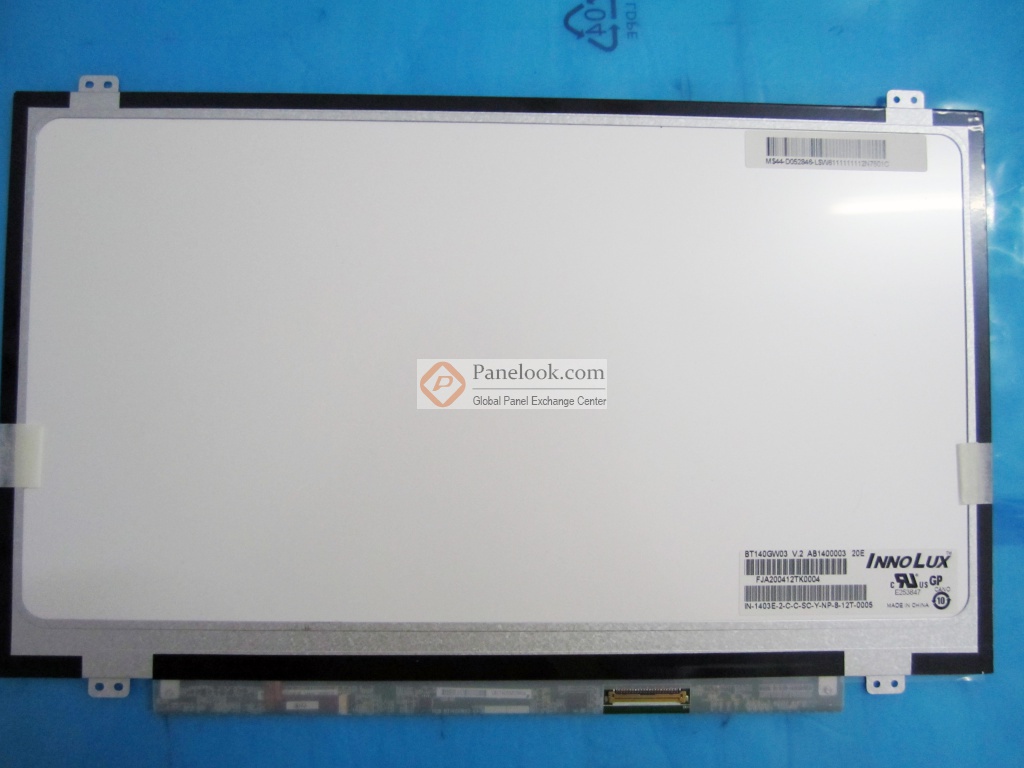

BT140GW03 V.2 (别名: BT140GW03 V2) (产品代码: INL0017)是奇美 (Chimei Innolux)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年07月06日对此型号首次建立参数，并于2025年03月04日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2011年6月10日发布的版本号为Ver13的产品规格书，BT140GW03 V.2显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399(宽)×173.952(高) mm，外观尺寸为320.4(宽)×205.1(高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重320g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。BT140GW03 V.2采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于BT140GW03 V.2的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (Chimei Innolux)。
|
