| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 京东方 (BOE) |
| 10.1英寸 |
| 1280(RGB)×800, WXGA, 16:10 |
| 216.96(H)×135.6(V) mm |
| 145g (Max.) |
| 450 cd/m² (Typ.) |
89/89/89/89 (Typ.)(CR≥10)  |
| 全视角 |
| 16.7M, 53% NTSC |
| 60Hz |
| 3.55W (Max.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
BP101WX1-300  5个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 228.21(H)×148.86(V)×4.59(D) mm | |
| Hard coating (3H)，抗反射处理 | |
| 900:1 (Typ.) (透射) | |
| ADS，常黑显示，透射式 |
|
| 25 (Typ.)(Tr+Td) ms | |
| |
|
| 无触摸 | |
| 10S4P WLED, 15K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (1 ch, 8-bit) , 45 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -20 ~ 65 °C, 存储温度: -40 ~ 85 °C |
深圳市
深圳市
深圳市
苏州市
深圳市
东莞市
深圳市
深圳市
宣城市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
BP101WX1-300规格书 | Rev.P1 | English | 1.6 M | 31 | 2015-4-20 | 最新 | |
|
|
BP101WX1-300规格书 | Ver1.0 | English | 5.8 M | 91 | 2012-4-27 | ||
|
BP101WX1-300规格书 | Rev.P0 | English | 3.1 M | 30 | 2012-4-17 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
10.1 TFT-LCD Module | VIP会员可看 |
VIP会员可看 | A Grade | Rev.0 | 2018-06-07 | IIS下载 |

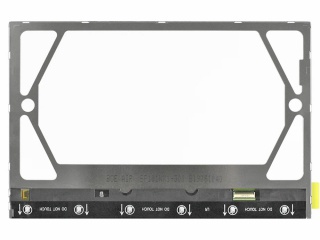

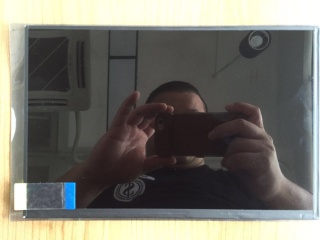

BP101WX1-300是京东方 (BOE)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 65°C，存储温度为 -40 ~ 85°C。它的典型特征屏库总结为: 白光LED背光，端子倒装。基于它的特征屏库推荐此型号应用于平板电脑等产品。根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为量产中。目前此型号在屏库上有5条现货信息、14家供应商信息，交易氛围十分活跃。屏库于2013年04月08日对此型号首次建立参数，并于2024年07月23日对参数进行了最后更新。根据京东方 (BOE)于2015年4月20日发布的版本号为Rev.P1的产品规格书，BP101WX1-300显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96(宽)×135.6(高) mm，外观尺寸为228.21(宽)×148.86(高)×4.59(厚) mm，表面处理为Hard coating (3H)，抗反射处理，产品净重145g (Max.)。背光方面此产品采用了10S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。BP101WX1-300采用了LVDS (1 ch, 8-bit)信号接口，总共45 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于BP101WX1-300的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
