RGB垂直条状
- 显示区域
- 216.96(H)×135.6(V) mm
- 外观尺寸
- 227.56(H)×148.2(V)×2.8(D) mm
- 面板重量
- 158±23.7g
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)，抗反射处理
- 面板亮度
- 450 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥20)
- 工作模式
- ADS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 24 (Typ.)(Tr+Td) ms
- 显示颜色
- 16.7M, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
3.18/3.49W (Typ./Max.)
- 光源类型
- 7S6P WLED, 15K小时, 无驱动
- 信号接口
-

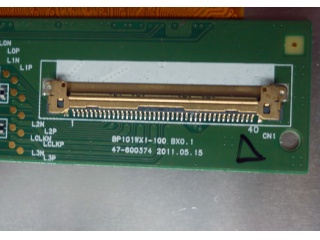

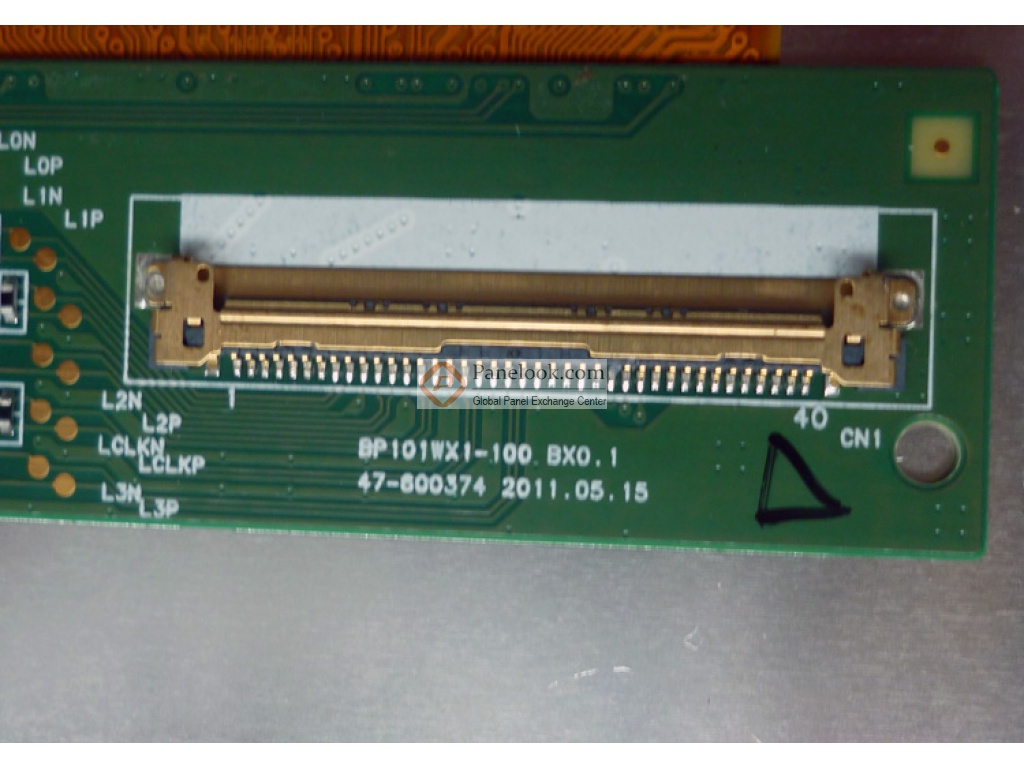

LVDS (1 ch, 8-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 -10 ~ 60 °C, 存储温度 -20 ~ 70 °C
BP101WX1-100 长期供应 贸易
 深圳市
京东方液晶模组BP101WX1-100规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
BP101WX1-100规格书 |
Rev.O |
English |
1 M |
29 |
2011-5-31 |
最新 |
|
京东方液晶模组BP101WX1-100验货标准(IIS)
京东方液晶模组BP101WX1-100概况

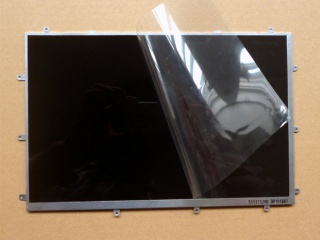

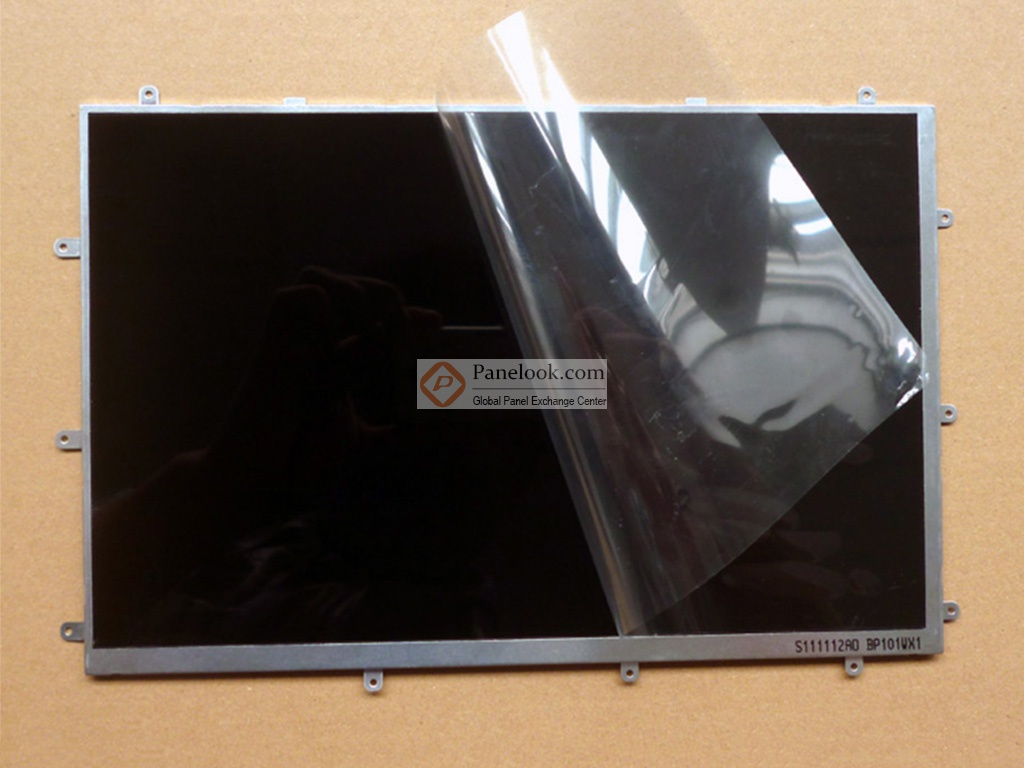

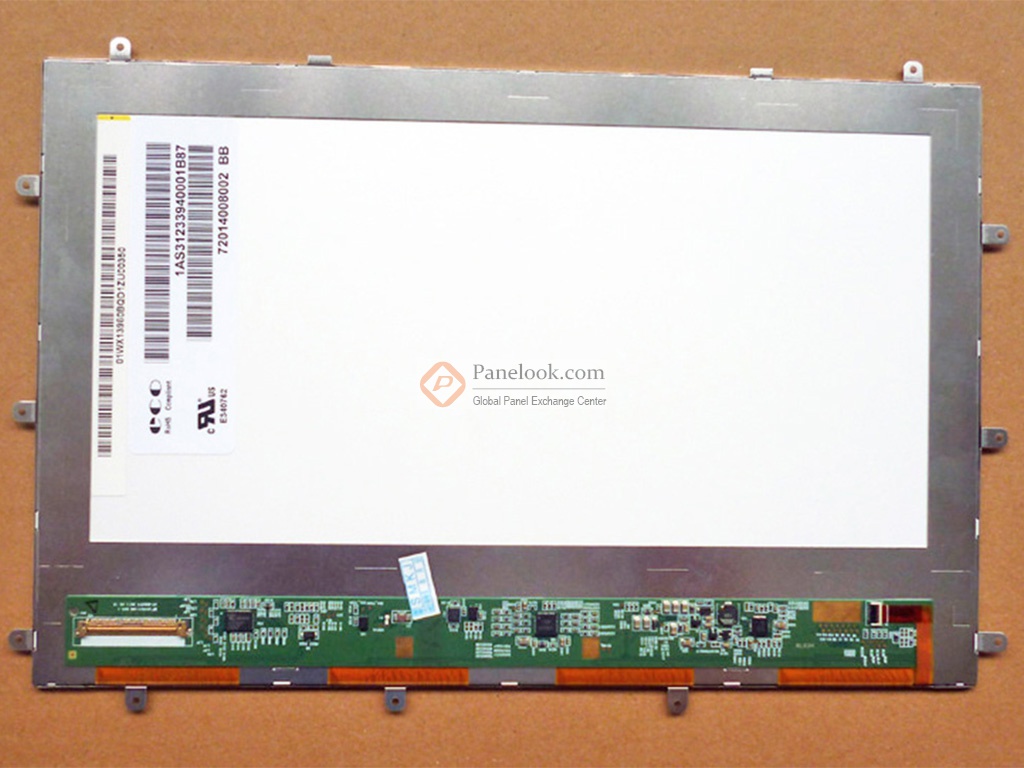

BP101WX1-100是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据京东方 (BOE)于2011年5月31日发布的版本号为Rev.O的产品规格书，BP101WX1-100显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为227.56×148.2 (宽×高)×2.8(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，抗反射处理，产品净重158±23.7g。背光方面此产品采用了7S6P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。BP101WX1-100采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用BP101WX1-100液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于BP101WX1-100的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为已停产。目前BP101WX1-100在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年12月05日对此型号首次建立参数，并于2024年01月05日对参数进行了最后更新。它的工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。基于它白光LED背光，端子倒装，表面镜面等特征，此型号推荐使用于平板电脑。
|
