友达液晶模组B140XTN02.B概况-全球液晶屏交易中心-屏库

人气指数：6891 2022-10-24 08:19

友达液晶模组B140XTN02.B主要参数

现货数量
暂无
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
2015,Q1
开始量产
2015,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
外观式样

友达 (AUO)

14.0英寸

1366(RGB)×768, WXGA, 16:9

309.399(H)×173.952(V) mm

270g (Max.)

200 cd/m² (Typ.)

45/45/15/35 (Typ.)(CR≥10)

6 o'clock

262K, 45% NTSC

60Hz

薄屏 (PCBA平直, 厚度≤3.2mm)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

B140XTN02.B
a-Si TFT-LCD, 液晶模组
RGB垂直条状
320.4(H)×205.1(V)×3.2(D) mm
镜面 (Haze 0%)
500:1 (Typ.) (透射)
TN，常白显示，透射式
8 (Typ.)(Tr+Td) ms

无触摸
WLED, 15K小时, 含LED驱动

信号接口
驱屏电压
工作环境

eDP (1 Lane) , eDP1.2 , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C

共1个供应商>>

友达液晶模组B140XTN02.B VIP供应商

深圳市泰瑞祥电子有限公司

第15年

B140XTN02.B 长期供应贸易

深圳市

友达液晶模组B140XTN02.B规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	B140XTN02.B规格书	HW0A_Ver0.0	English	1.2 M	31	2015-3-17	最新	付费下载

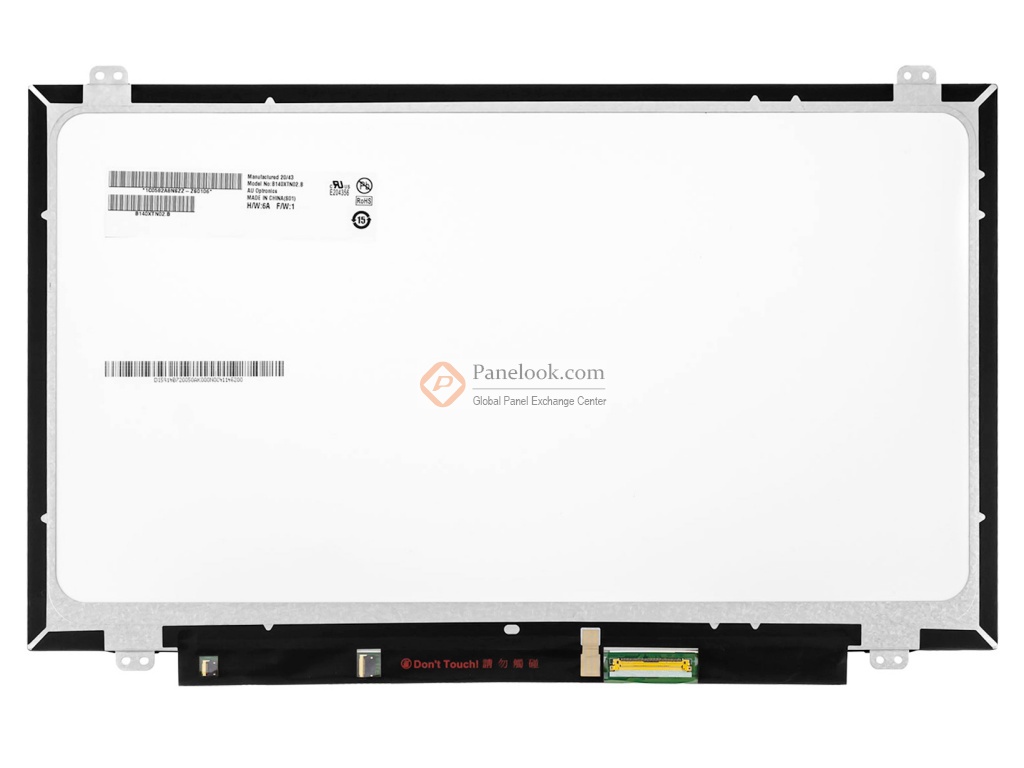

友达液晶模组B140XTN02.B图片

友达液晶模组B140XTN02.B综述

B140XTN02.B (产品代码: AUO2B3C)是友达 (AUO)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2015年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2017年08月24日对此型号首次建立参数，并于2022年10月24日对参数进行了最后更新。根据友达 (AUO)于2015年3月17日发布的版本号为HW0A_Ver0.0的产品规格书，B140XTN02.B显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399(宽)×173.952(高) mm，外观尺寸为320.4(宽)×205.1(高)×3.2(厚) mm，表面处理为镜面 (Haze 0%)，产品净重270g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B140XTN02.B采用了eDP (1 Lane)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于B140XTN02.B的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。

比较全部

友达 B140XTN02系列型号

(共16个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
B140XTN02.0	友达	14.0"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
B140XTN02.1	友达	14.0"	液晶模组	1366×768	200	400:1	WLED	eDP	0	0
B140XTN02.2	友达	14.0"	液晶模组	1366×768	200	400:1	WLED	LVDS	0	0
B140XTN02.3	友达	14.0"	液晶模组	1366×768	200	500:1	WLED	LVDS	1个	0
B140XTN02.4	友达	14.0"	液晶模组	1366×768	220	500:1	WLED	eDP	0	0
B140XTN02.5 HW0A	友达	14.0"	液晶模组	1366×768	200	400:1	WLED	LVDS	0	0
B140XTN02.5 HW1A	友达	14.0"	液晶模组	1366×768		400:1	WLED		0	0
B140XTN02.5 HW2A	友达	14.0"	液晶模组	1366×768	200	400:1	WLED	LVDS	0	0
B140XTN02.6	友达	14.0"	液晶模组	1366×768	200	400:1	WLED	eDP	0	0
B140XTN02.7	友达	14.0"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
B140XTN02.8	友达	14.0"	液晶模组	1366×768	220	400:1	WLED	LVDS	0	0
B140XTN02.9	友达	14.0"	液晶模组	1366×768	220	500:1	WLED	eDP	0	0
B140XTN02.A	友达	14.0"	液晶模组	1366×768	220	400:1	WLED	eDP	0	0
B140XTN02.B	友达	14.0"	液晶模组	1366×768	200	500:1	WLED	eDP	1个	0
B140XTN02.D	友达	14.0"	液晶模组	1366×768	220	500:1	WLED	eDP	1个	1700
B140XTN02.E	友达	14.0"	液晶模组	1366×768	220	400:1	WLED	eDP	1个	5900
