友达液晶模组B140XTN02.9概况-全球液晶屏交易中心-屏库

人气指数：11686 2022-09-14 02:23

友达液晶模组B140XTN02.9主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2013,Q2
开始量产
2013,Q3
最后下单
2015,Q2
最后出货
2015,Q2

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	友达 (AUO)	面板型号	B140XTN02.9
面板尺寸	14.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1366(RGB)×768, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	309.399(H)×173.952(V) mm	外观尺寸	320.4(H)×205.1(V)×3(D) mm
面板重量	270g (Max.)	表面处理	镜面 (Haze 0%)，Hard coating (3H)
面板亮度	220 cd/m² (Typ.)	对比度	500:1 (Typ.) (TM)
可视角度	45/45/15/35 (Typ.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	8 (Typ.)(Tr+Td) ms
外观样式	薄屏 (PCBA平直, 厚度≤3.2mm)	光源类型	WLED, 15K小时, 含LED驱动
显示颜色	262K, 45% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	eDP (1 Lane) , 30 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

友达液晶模组B140XTN02.9规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	B140XTN02.9规格书	HW1A_Ver0.2	English	1.1 M	32	2013-7-9	最新	付费下载
	B140XTN02.9规格书	HW0A_Ver0.1	English	1.2 M	34	2013-4-8		付费下载

友达液晶模组B140XTN02.9验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
7”~ 17.3” NB LCM	VIP会员可看	VIP会员可看	A+ Grade		2015-7-8	IIS下载
8.9~17.3” NB series	VIP会员可看	VIP会员可看	A- Grade	Ver0.2	2011-12-22	IIS下载

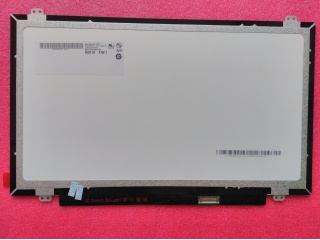

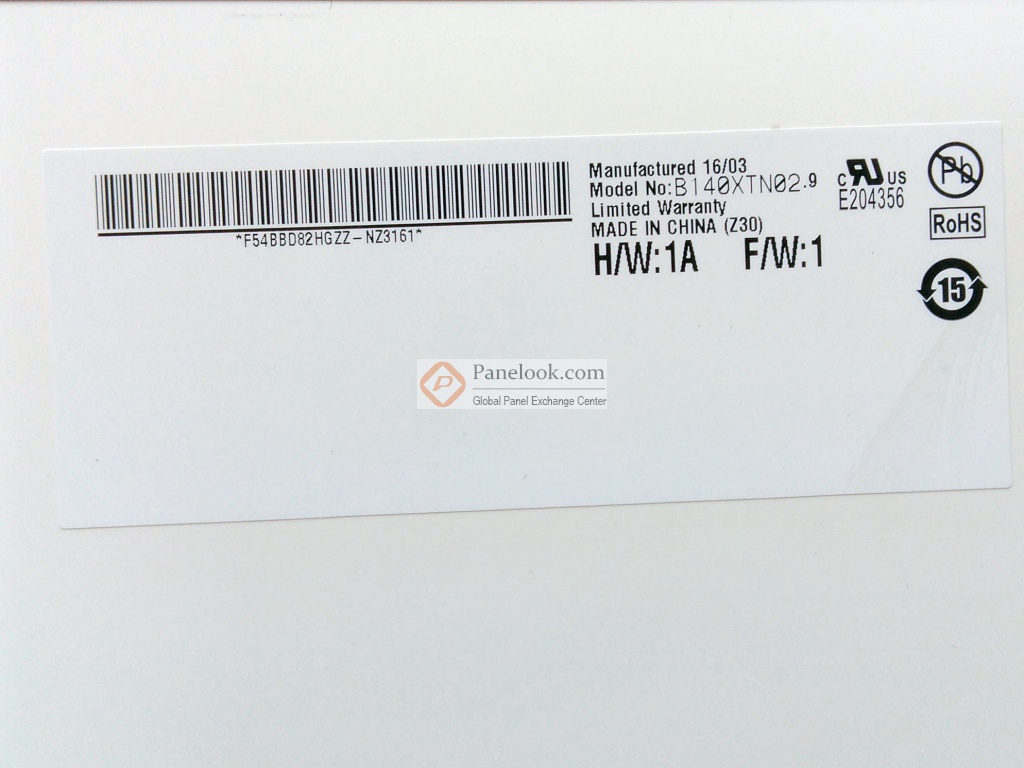

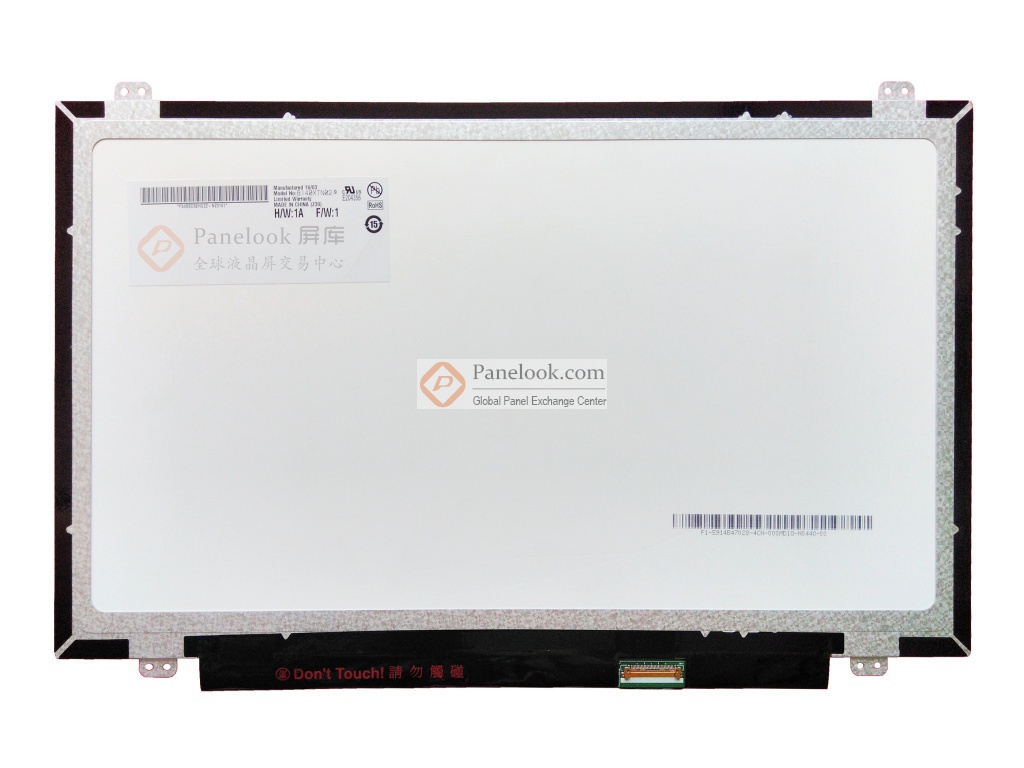

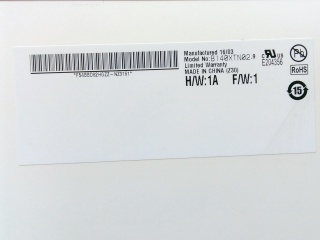

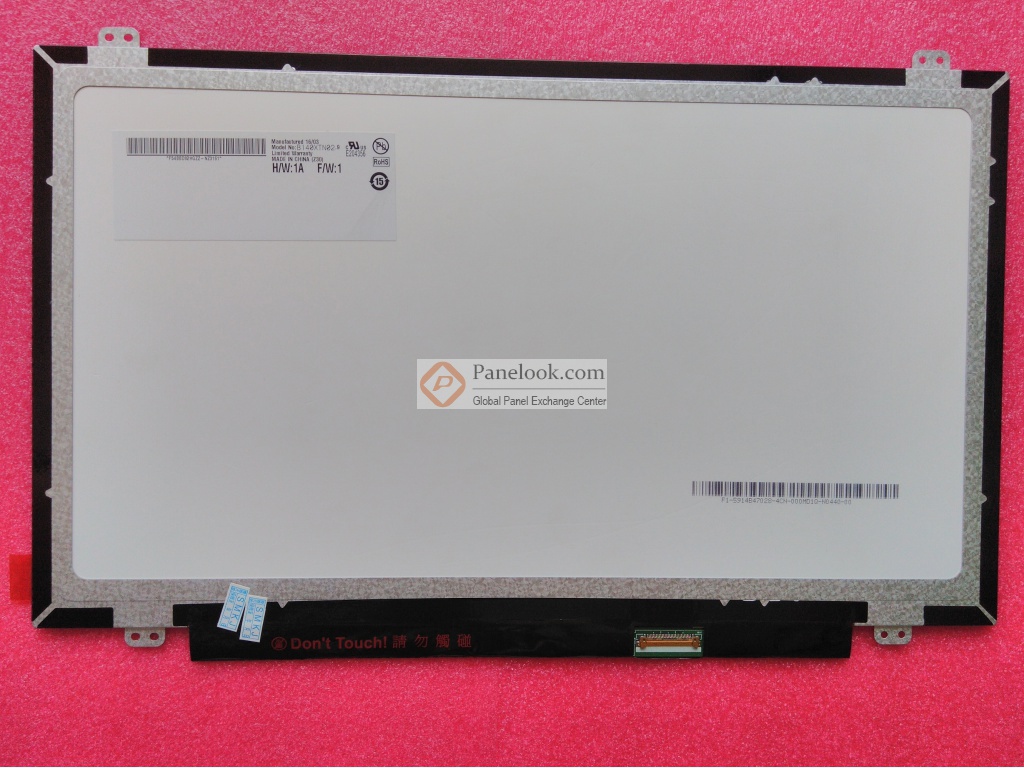

友达液晶模组B140XTN02.9图片

友达液晶模组B140XTN02.9综述

B140XTN02.9 (产品代码: AUO293C)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2013年7月9日发布的版本号为HW1A_Ver0.2的产品规格书，B140XTN02.9显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，外观尺寸为320.4×205.1 (宽×高)×3(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重270g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B140XTN02.9采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B140XTN02.9液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B140XTN02.9的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q3量产，于2015年Q2停产，当前生产状态为已停产。目前B140XTN02.9在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年04月17日对此型号首次建立参数，并于2022年09月14日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。
