像素布局
RGB垂直条状
显示区域 261.12(H)×163.2(V) mm外观尺寸 275.8(H)×178(V)×6.5(D) mm
面板重量 290g (Max.)表面处理 雾面，Hard coating (3H)，反射率 4.3% (Typ.)
面板亮度 200 cd/m² (Typ.)对比度 400:1 (Typ.) (TM)
可视角度 40/40/20/40 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 16 (Typ.)(Tr+Td) ms
显示颜色 262K, 45% NTSC触摸屏 无触摸
-
外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
光源类型 1 pcs CCFL, 12K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (1 ch, 6-bit) , 20 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B121EW03 V9规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B121EW03 V9规格书 |
Ver0.4 |
English |
987.5 K |
35 |
2008-5-28 |
最新 |
|
友达液晶模组B121EW03 V9验货标准(IIS)
友达液晶模组B121EW03 V9综述

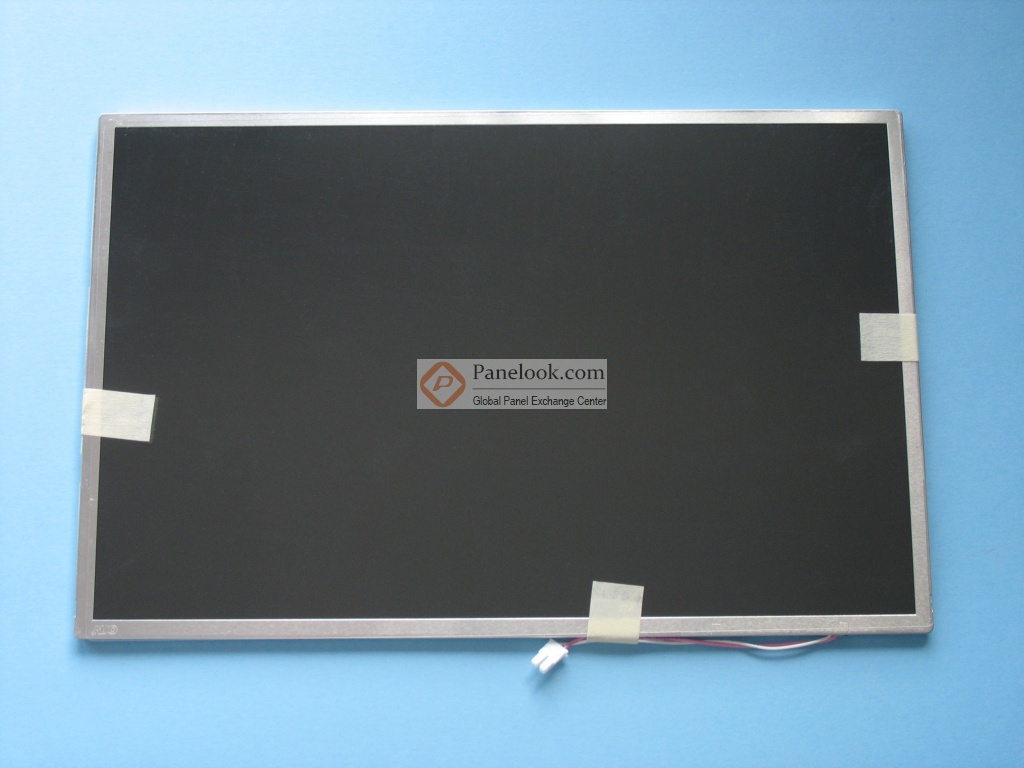

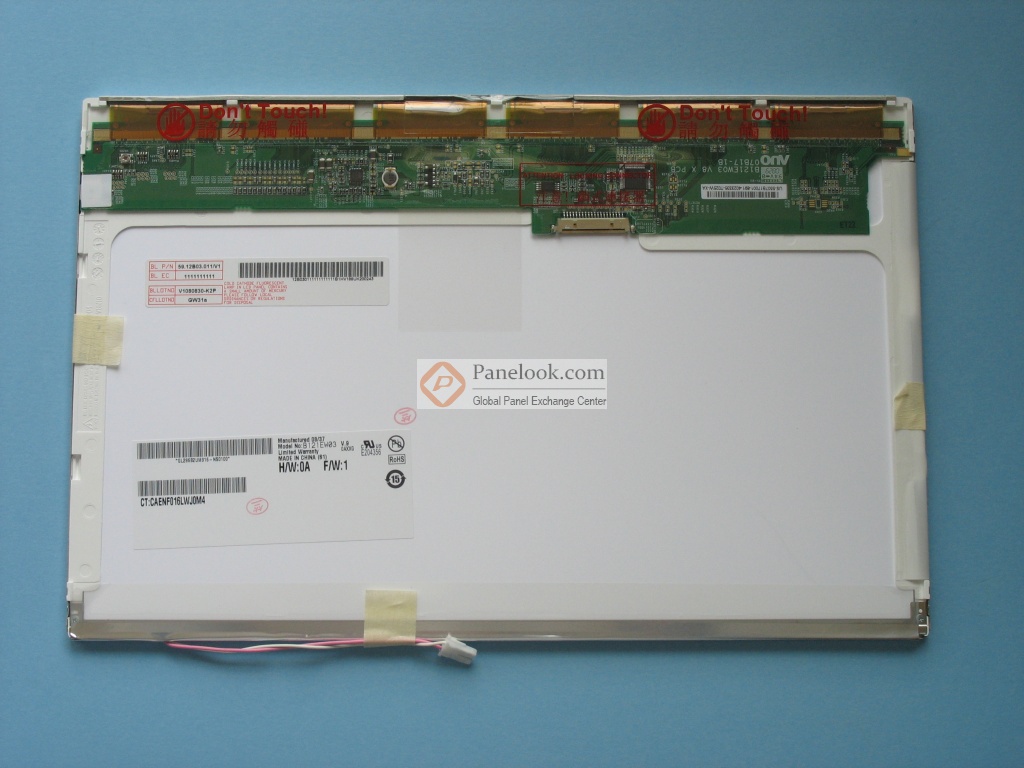

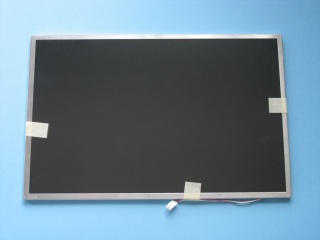

B121EW03 V9 (别名: B121EW03 V.9) (产品代码: AUO3914)是友达 (AUO)推出的一款12.1吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2008年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月29日对此型号首次建立参数，并于2025年02月07日对参数进行了最后更新。根据友达 (AUO)于2008年5月28日发布的版本号为Ver0.4的产品规格书，B121EW03 V9显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为261.12(宽)×163.2(高) mm，外观尺寸为275.8(宽)×178(高)×6.5(厚) mm，可视尺寸为263.93(宽)×166.5(高) mm，表面处理为雾面，Hard coating (3H)，反射率 4.3% (Typ.)，产品净重290g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为12K小时，不含背光驱动。B121EW03 V9采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于B121EW03 V9的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
|
