像素布局 RGB垂直条状
- 显示区域261.12(H)×163.2(V) mm
- 外观尺寸275.82(H)×178(V)×5.5(D) mm
- 面板重量290g (Max.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度200 cd/m² (Typ.)
- 对比度 400:1 (Typ.) (TM)
- 可视角度40/40/20/40 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间16 (Typ.)(Tr+Td) ms
- 显示颜色262K, 45% NTSC
- 触摸屏无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型1 pcs CCFL, 12K小时, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-

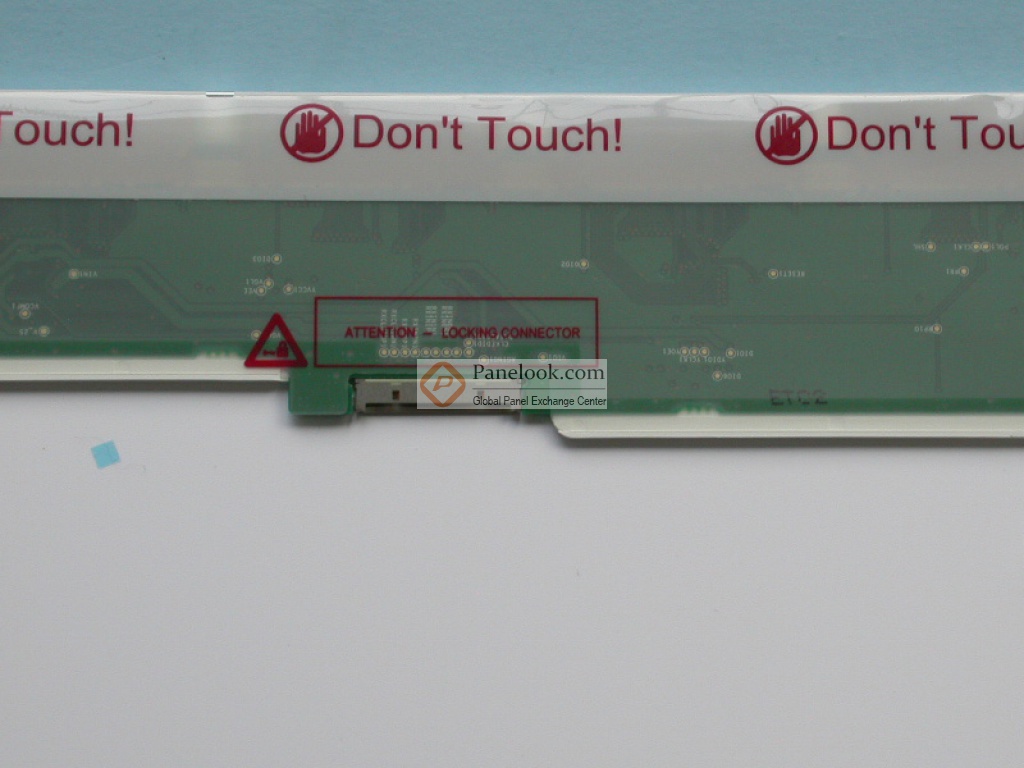

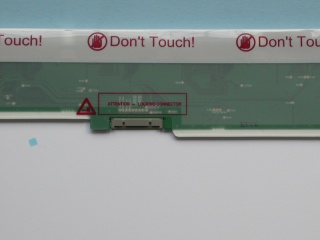

LVDS (1 ch, 6-bit) , 20 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B121EW03 V6验货标准(IIS)
友达液晶模组B121EW03 V6概况

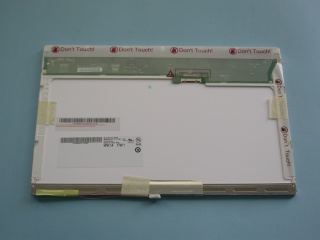

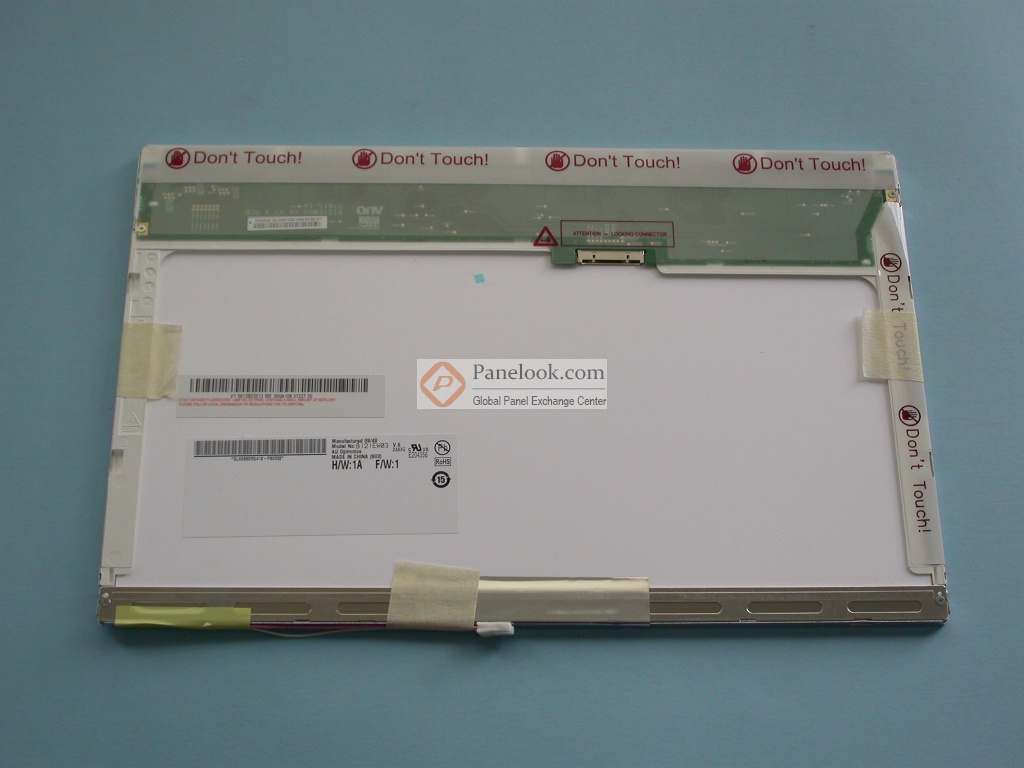

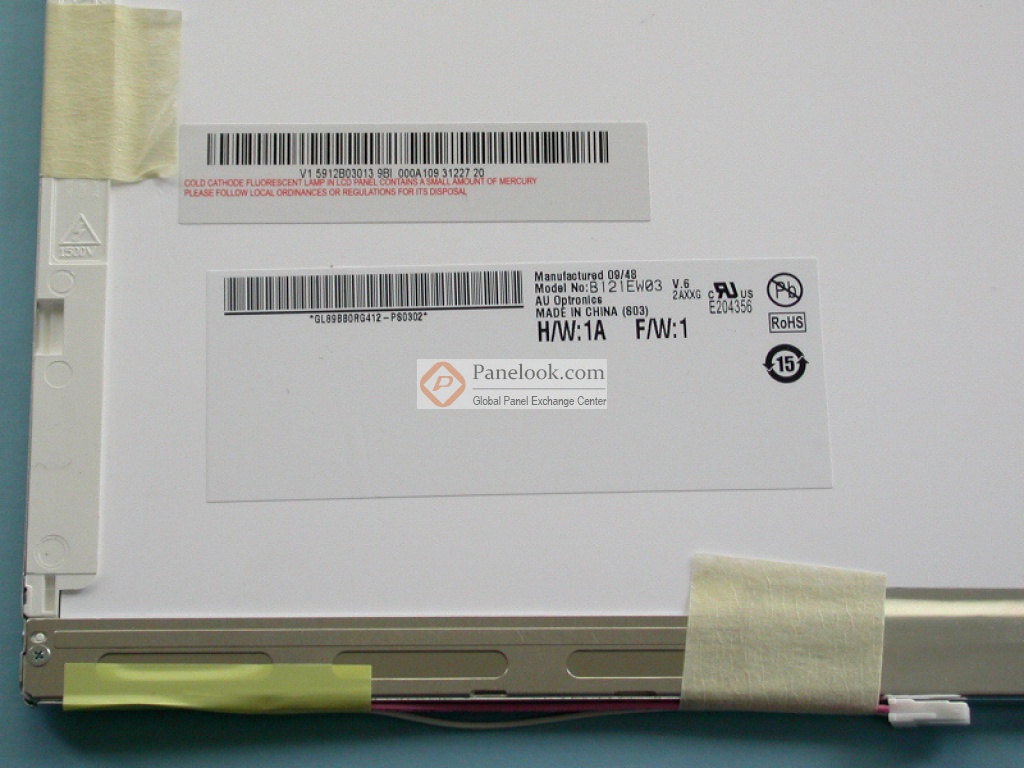

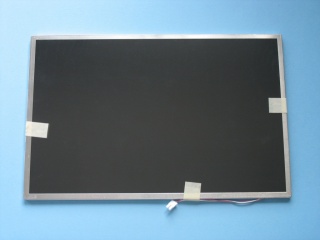

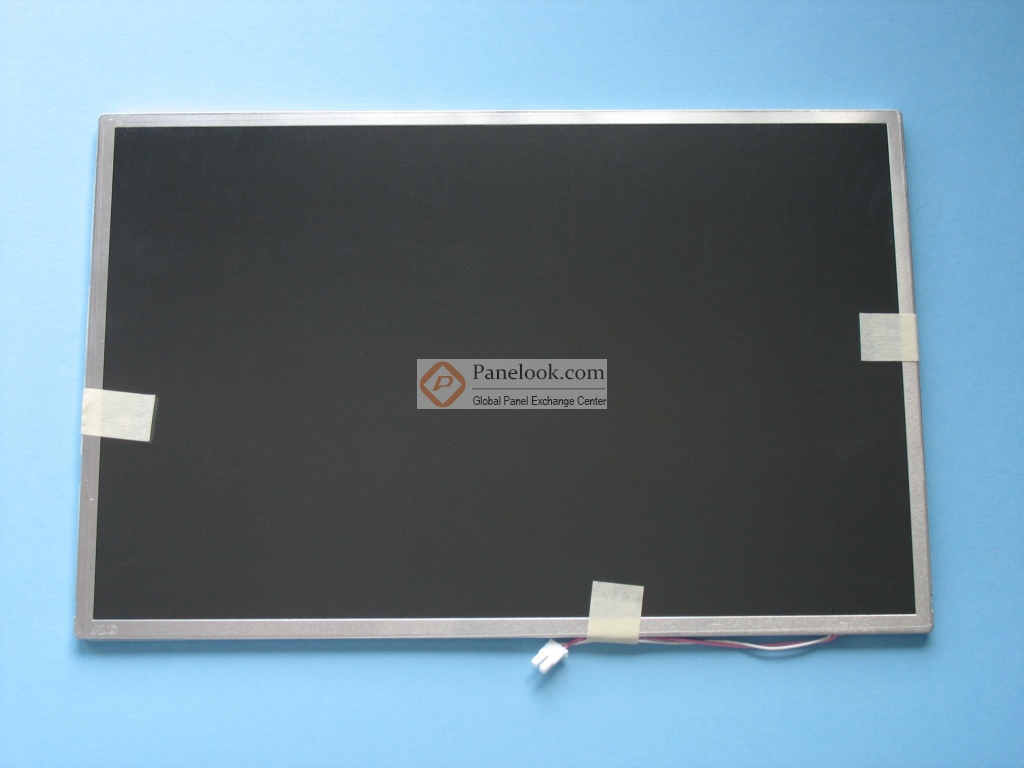

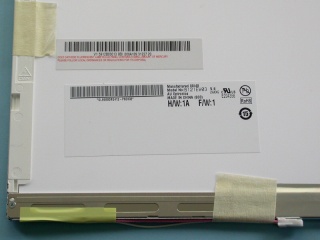

B121EW03 V6 (别名: B121EW03 V.6) (产品代码: AUO3614)是友达 (AUO)推出的一款12.1吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2008年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月29日对此型号首次建立参数，并于2025年02月07日对参数进行了最后更新。根据友达 (AUO)于2008年5月16日发布的版本号为Ver1.1的产品规格书，B121EW03 V6显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为261.12(宽)×163.2(高) mm，外观尺寸为275.82(宽)×178(高)×5.5(厚) mm，可视尺寸为263.53(宽)×166.3(高) mm，表面处理为雾面，Hard coating (3H)，产品净重290g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为12K小时，不含背光驱动。B121EW03 V6采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于B121EW03 V6的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
|
