友达液晶模组B101UAN01.7 HW2A主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2015,Q2
开始量产
2015,Q3
最后下单
2021,Q4
最后出货
2022,Q2

生产信息仅供参考，请与原厂或代理商确认。

面板品牌: 友达 (AUO)
面板型号: B101UAN01.7 HW2A

面板尺寸: 10.1英寸
面板类型: a-Si TFT-LCD, 液晶模组

像素数量: 1920(RGB)×1200, WUXGA, 16:10
像素布局: RGB垂直条状

显示区域: 216.81(H)×135.5(V) mm
外观尺寸: 227.72(H)×147.8(V)×5.35(D) mm

面板重量: 135g (Max.)
表面处理: 镜面 (Haze 0%)

面板亮度: 400 cd/m² (Typ.)
对比度: 800:1 (Typ.) (TM)

可视角度: 85/85/85/85 (Typ.)(CR≥10)
工作模式: AHVA，常黑显示，透射式

视角方向: 全视角
反应时间: 25 (Typ.)(Tr+Td)

显示颜色

16.7M, 50% NTSC

面板应用

工作频率: 60Hz
触摸屏: 无触摸

功率消耗: 3.45W (Typ.)
光源类型: WLED, 12K小时, 含LED驱动

信号接口: MIPI (4 data lanes) , 34 pins , 端子

驱屏电压: 3.3V (Typ.)

工作环境: 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

友达液晶模组B101UAN01.7 HW2A规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	B101UAN01.7 HW2A规格书	HW2A_Ver0.9	English	1.9 M	35	2015-4-27	最新	付费下载

友达液晶模组B101UAN01.7 HW2A验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
6”~11.6” NB LCM	VIP会员可看	VIP会员可看	A- Grade	Ver.9	2017-3-21	IIS下载
7”~ 17.3” NB LCM	VIP会员可看	VIP会员可看	A+ Grade		2015-7-8	IIS下载
7”~11.6” NB LCM	VIP会员可看	VIP会员可看	A+ Grade		2015-6-23	IIS下载
7”~11.6” NB LCM	VIP会员可看	VIP会员可看	A- Grade	20150401	2015-4-1	IIS下载
7”~11.6” NB LCM	VIP会员可看	VIP会员可看	A- Grade		2014-9-23	IIS下载
7”~11.6” NB LCM	VIP会员可看	VIP会员可看	A+ Grade		2014-9-23	IIS下载
7”~11.6” NB LCM	VIP会员可看	VIP会员可看	A Grade	V.2	2014-3-26	IIS下载
10.1~12.1” LCM	VIP会员可看	VIP会员可看	A+ Grade	Ver.1	2012-8-10	IIS下载
8.9~17.3” NB series	VIP会员可看	VIP会员可看	A- Grade	Ver0.2	2011-12-22	IIS下载

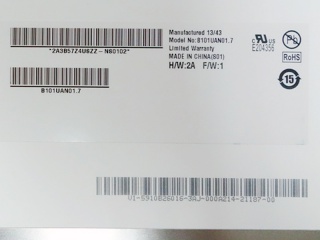

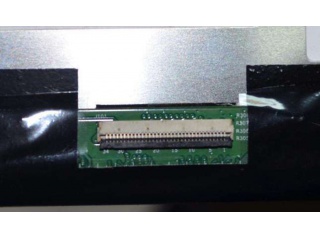

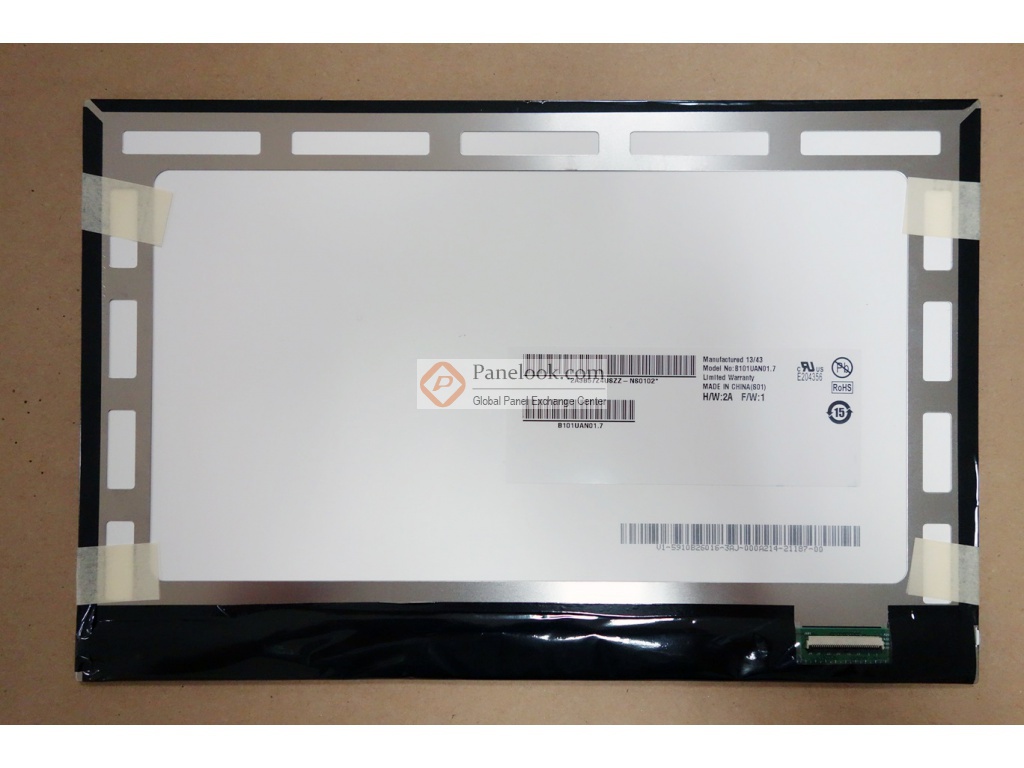

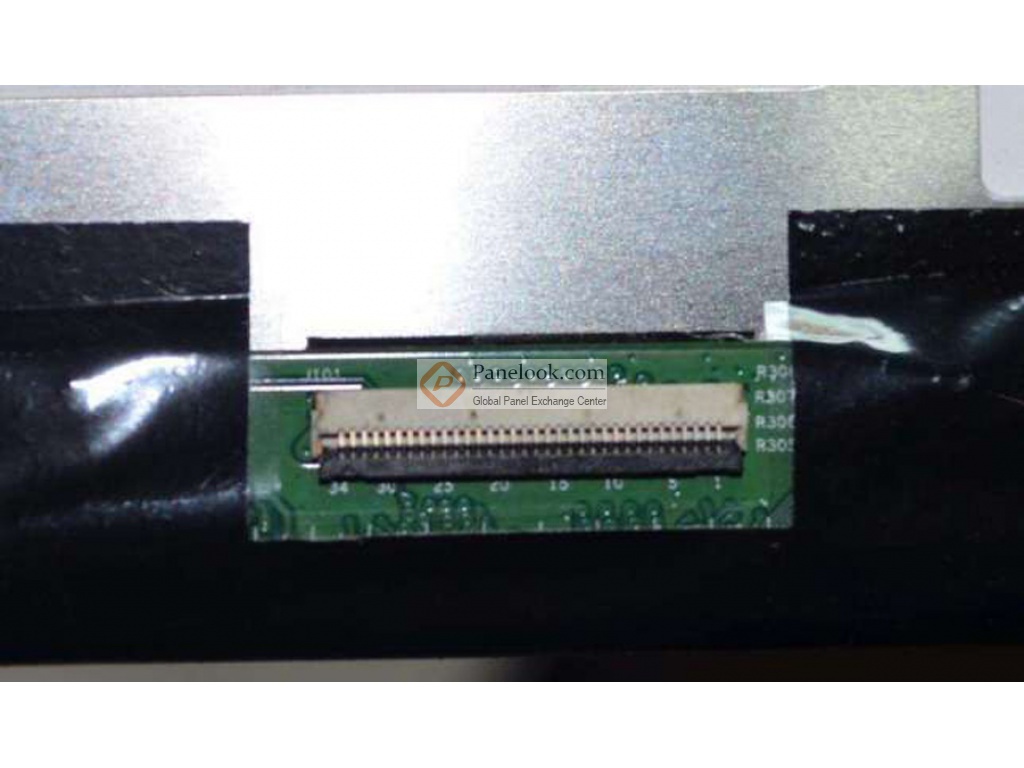

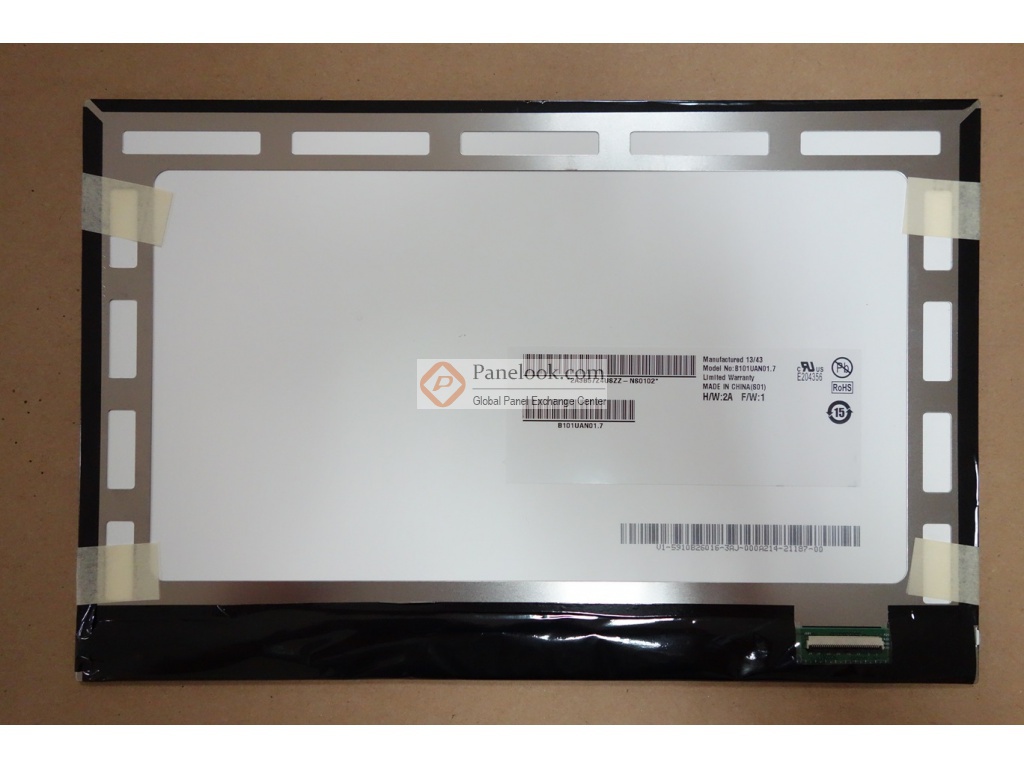

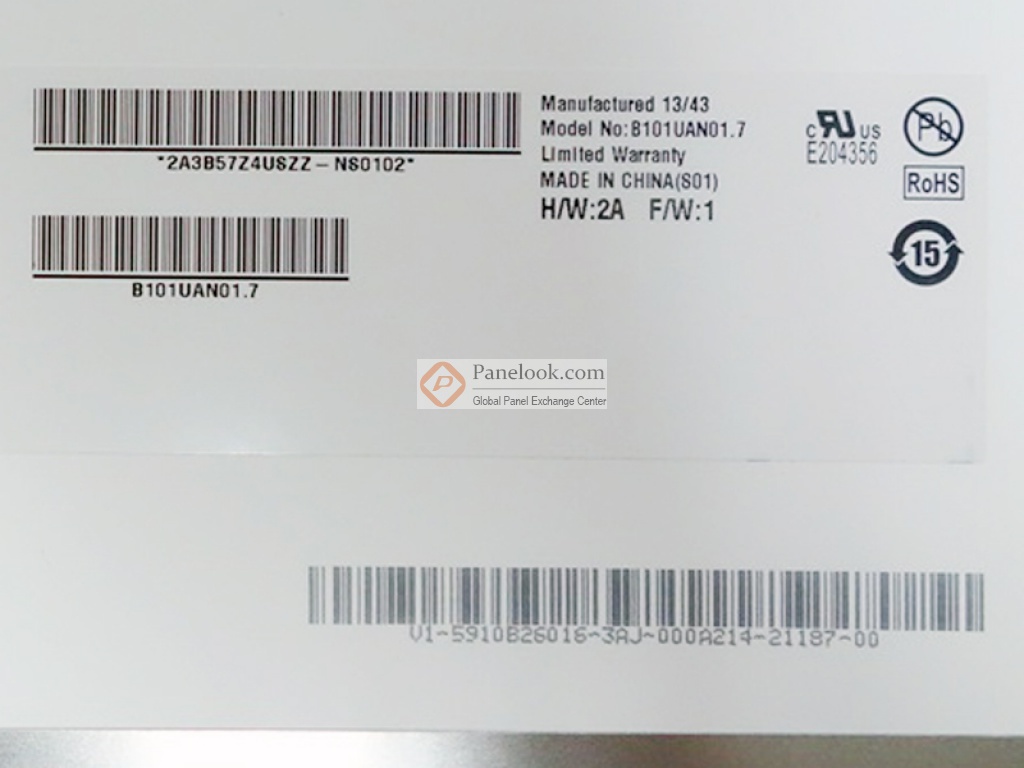

友达液晶模组B101UAN01.7 HW2A图片

友达液晶模组B101UAN01.7 HW2A摘要

友达 (AUO) 推出的B101UAN01.7 HW2A (产品代码: AUO17D8)是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2015年Q3量产，于2022年Q2停产，当前生产状态为已停产。目前B101UAN01.7 HW2A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年03月15日对此型号首次建立参数，并于2024年11月07日对参数进行了最后更新。根据友达 (AUO)于2015年4月27日发布的版本号为HW2A_Ver0.9的产品规格书，B101UAN01.7 HW2A显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为224 PPI。它的显示区域尺寸为216.81×135.5 (宽×高) mm，外观尺寸为227.72(宽)×147.8(高)×5.35(厚) mm，表面处理为镜面 (Haze 0%)，产品净重135g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。B101UAN01.7 HW2A采用了MIPI (4 data lanes)信号接口，总共34 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B101UAN01.7 HW2A液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B101UAN01.7 HW2A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
