友达液晶模组B101AW06 V1 HW2A概况-全球液晶屏交易中心-屏库

人气指数：14808 2022-07-22 09:13

友达液晶模组B101AW06 V1 HW2A主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2009,Q4
开始量产
2010,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
友达 (AUO)
面板型号
B101AW06 V1 HW2A 2个兼容型号

面板尺寸
10.1英寸
面板类型
a-Si TFT-LCD, 液晶模组

像素数量
1024(RGB)×600, WSVGA, 16:9
像素布局
RGB垂直条状

显示区域
222.72(H)×125.28(V) mm
外观尺寸
243(H)×146.5(V)×3.6(D) mm

面板重量
170g (Max.)
表面处理
镜面 (Haze 0%)，Hard coating (3H)，反射率 4.3% (Typ.)

面板亮度
200 cd/m² (Typ.)
对比度
400:1 (Typ.) (TM)

可视角度
45/45/15/35 (Typ.)(CR≥10)
工作模式
TN，常白显示，透射式

视角方向
6 o'clock
反应时间
9/7 (Typ.)(Tr/Td) ms

显示颜色
262K, 45% NTSC
触摸屏
无触摸

外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
光源类型
WLED, 10K小时, 含LED驱动

工作频率
60Hz
面板应用

信号接口
LVDS (1 ch, 6-bit) , 40 pins , 端子

驱屏电压
3.3V (Typ.)

工作环境
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

友达液晶模组B101AW06 V1 HW2A规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	B101AW06 V1 HW2A规格书	HW2A_Ver0.4	English	1.2 M	29	2010-3-29	最新	付费下载
	B101AW06 V1 HW2A规格书	HW2A_Ver0.1	English	959.7 K	28	2009-12-21		付费下载

友达液晶模组B101AW06 V1 HW2A验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
10.1~12.1” LCM	VIP会员可看	VIP会员可看	A+ Grade	Ver.1	2012-8-10	IIS下载
10.1 LCD Module	VIP会员可看	VIP会员可看	A Grade	Ver.0	2011-5-3	IIS下载
8.9~17.3” NB series	VIP会员可看	VIP会员可看	A- Grade	Ver0.2	2011-12-22	IIS下载
10.1~17” NB series	VIP会员可看	VIP会员可看	A Grade	Ver0.1	2009-1-5	IIS下载
10.1 WSVGA series	VIP会员可看	VIP会员可看	A- Grade	Ver0.1	2008-6-25	IIS下载
8”~17” series	VIP会员可看	VIP会员可看	A- Grade	V.2	2006-2-1	IIS下载

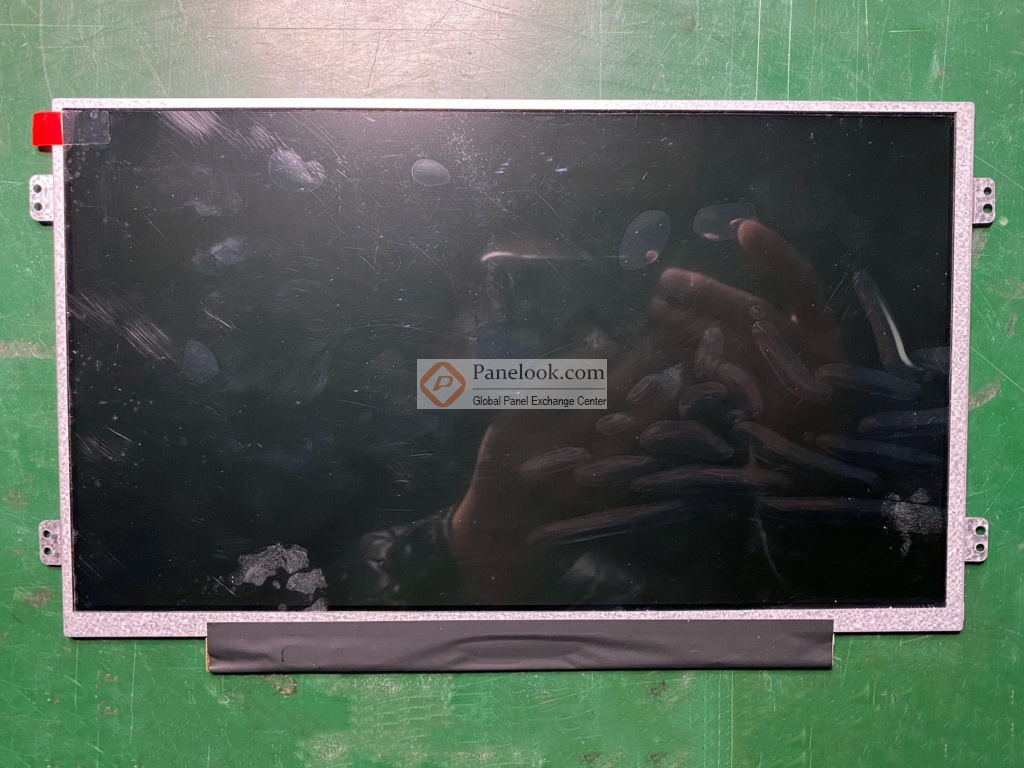

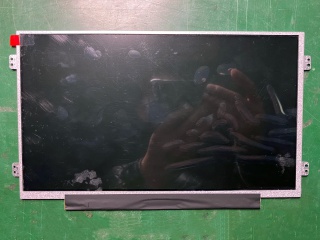

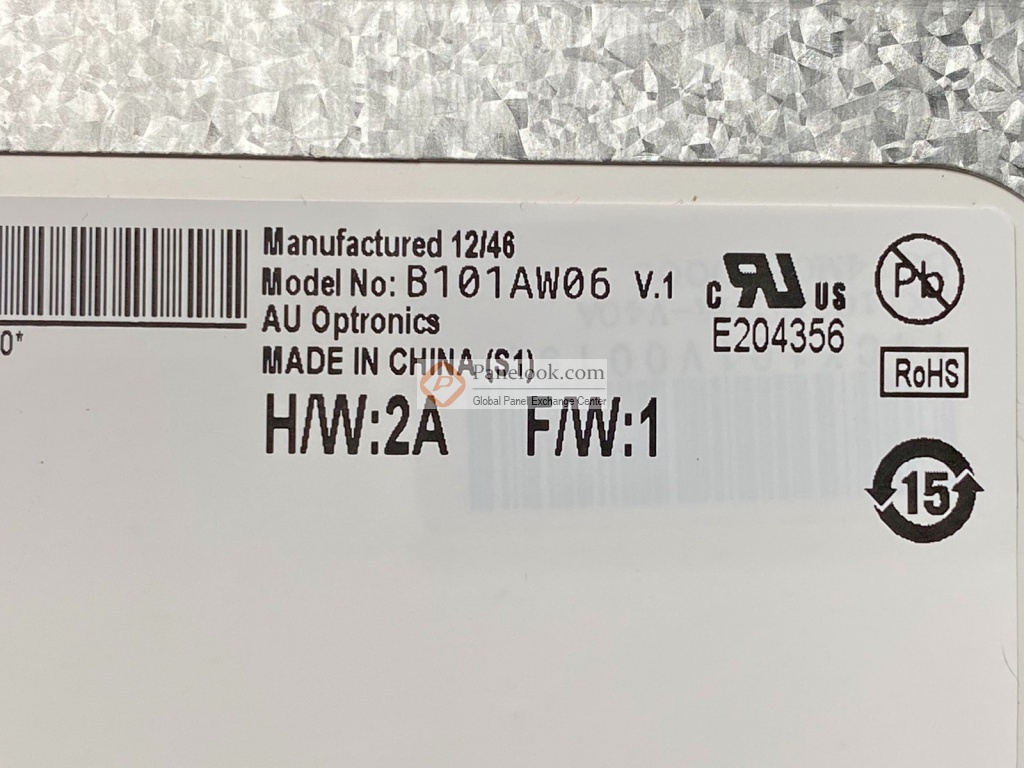

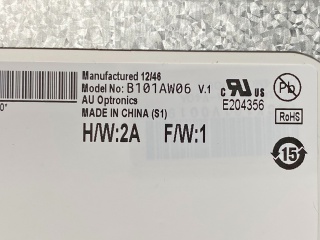

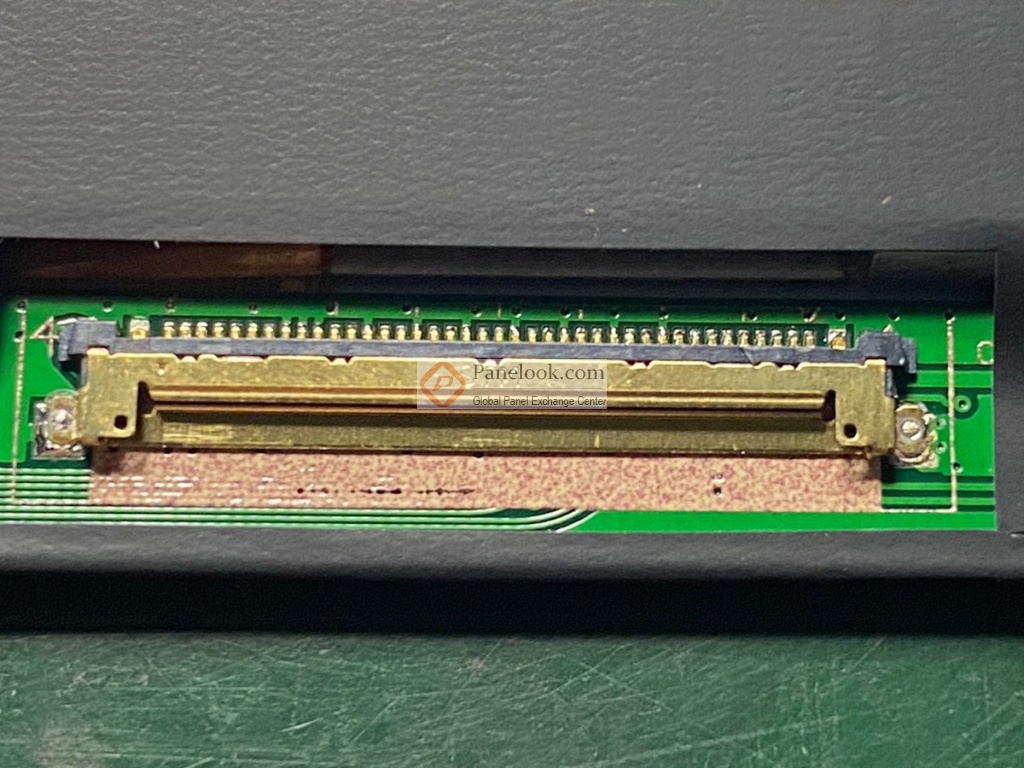

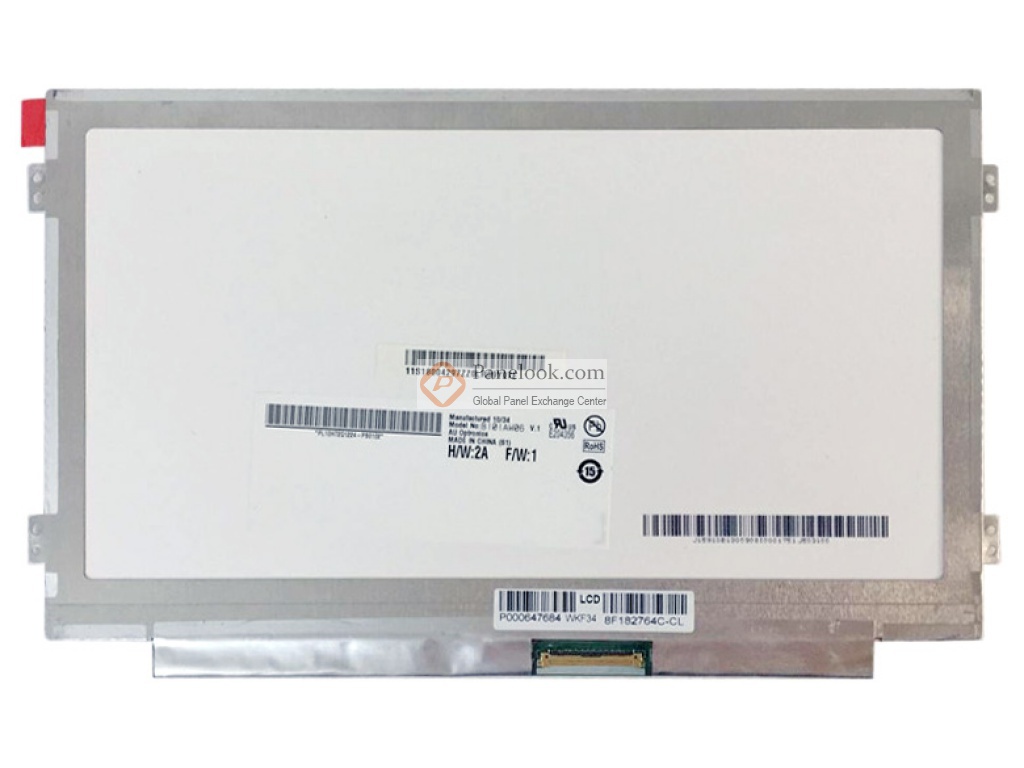

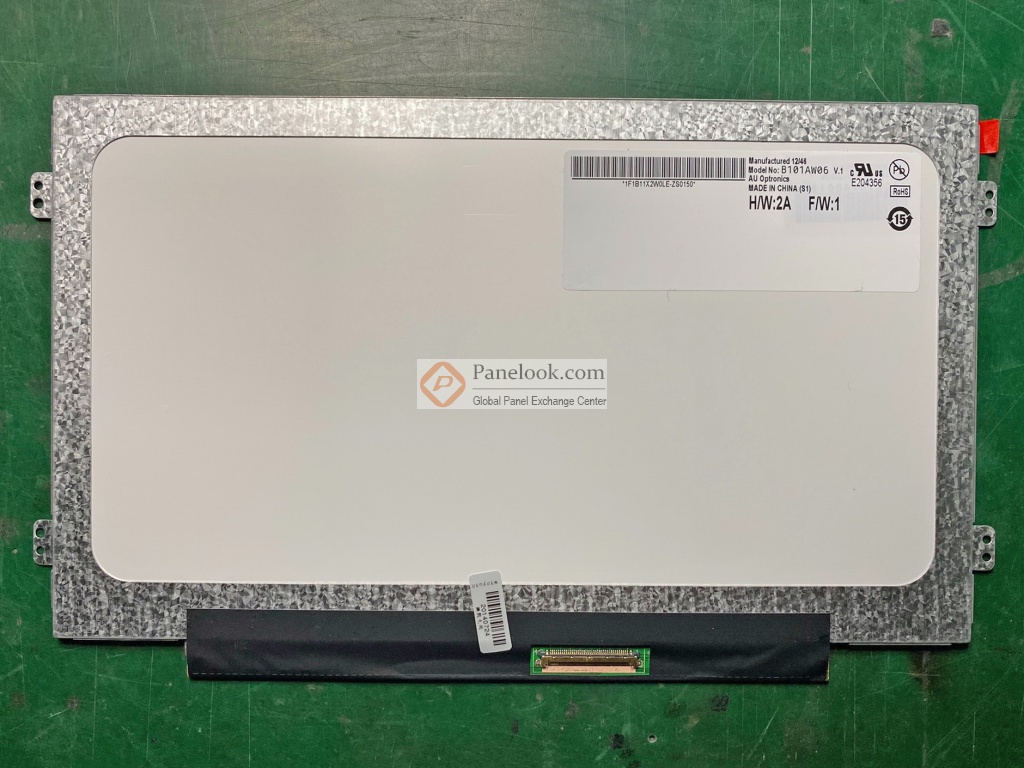

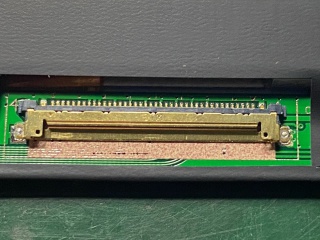

友达液晶模组B101AW06 V1 HW2A图片

友达液晶模组B101AW06 V1 HW2A综述

友达 (AUO) 推出的B101AW06 V1 HW2A (别名: B101AW06 V1 (H/W:2A)) (产品代码: AUO61D2)是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于上网本。根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前B101AW06 V1 HW2A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年04月11日对此型号首次建立参数，并于2022年07月22日对参数进行了最后更新。根据友达 (AUO)于2010年3月29日发布的版本号为HW2A_Ver0.4的产品规格书，B101AW06 V1 HW2A显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为225.72×128.28 (宽×高) mm，外观尺寸为243(宽)×146.5(高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，反射率 4.3% (Typ.)，产品净重170g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。B101AW06 V1 HW2A采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B101AW06 V1 HW2A液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B101AW06 V1 HW2A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

比较全部

友达 B101AW06系列型号

(共8个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
B101AW06 V0	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	1个	0
B101AW06 V1 HW0A	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	1个	1
B101AW06 V1 HW1A	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	0	0
B101AW06 V1 HW2A	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	0	0
B101AW06 V1 HW4A	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	0	0
B101AW06 V2	友达	10.1"	液晶模组	1024×600			WLED	LVDS	0	0
B101AW06 V3	友达	10.1"	液晶模组	1024×600			WLED	LVDS	0	0
B101AW06 V4	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	0	0

比较全部

友达液晶模组B101AW06 V1 HW2A兼容型号

(共3个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
B101AW02 V3	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS
B101AW06 V1 HW2A	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS
N101L6-L06	群创	10.1"	液晶模组	1024×600	180	650:1	WLED	LVDS
