RGB垂直条状
- 显示区域
- 154.08(H)×86.58(V) mm
- 外观尺寸
- 164.9(H)×100(V)×6(D) mm
- 面板重量
- 164g (Typ.)
- 表面处理
- 雾面
- 面板亮度
- 200 cd/m² (Typ.)
- 对比度
- 300:1 (Typ.) (TM)
- 可视角度
- 60/60/40/60 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 15/20 (Typ.)(Tr/Td)
- 显示颜色
- 全彩
- 面板应用
-
- 工作频率
- -
- 触摸屏
- 无触摸
- 功率消耗
- 1.299W (Typ.)
- 光源类型
- 2S9P WLED, 20K小时, 无驱动
- 信号接口
- TFT Specific Analog RGB , 26 pins , FPC
- 驱屏电压
- (3.3/5.0)/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)
- 工作环境
- 工作温度 -30 ~ 85 °C, 存储温度 -30 ~ 85 °C
群创液晶模组AT070TN07 V.A验货标准(IIS)
群创液晶模组AT070TN07 V.A综述

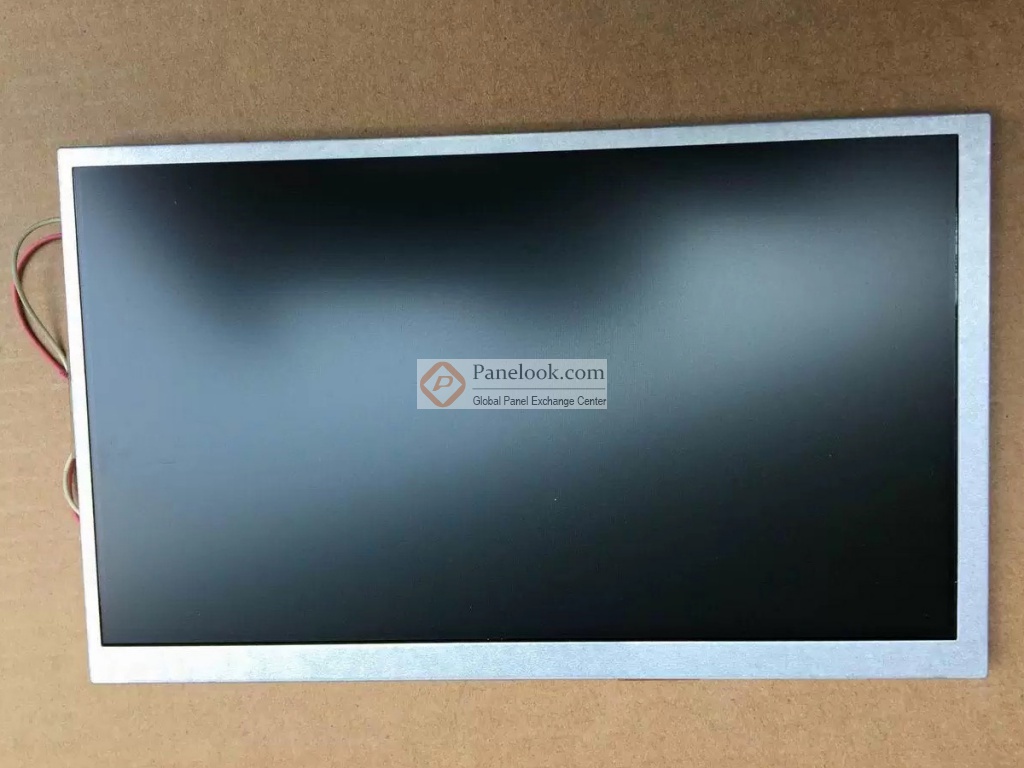

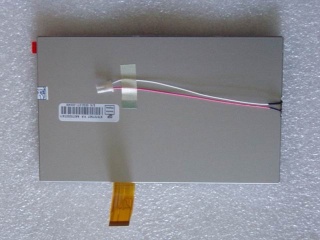

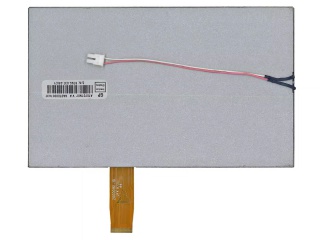

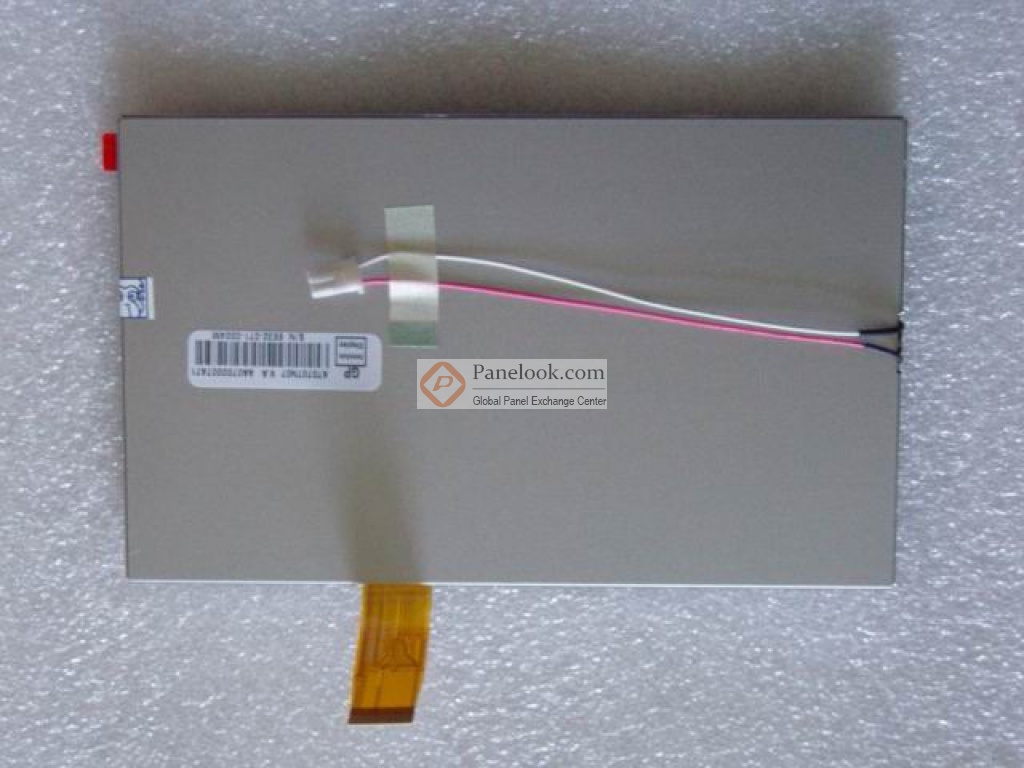

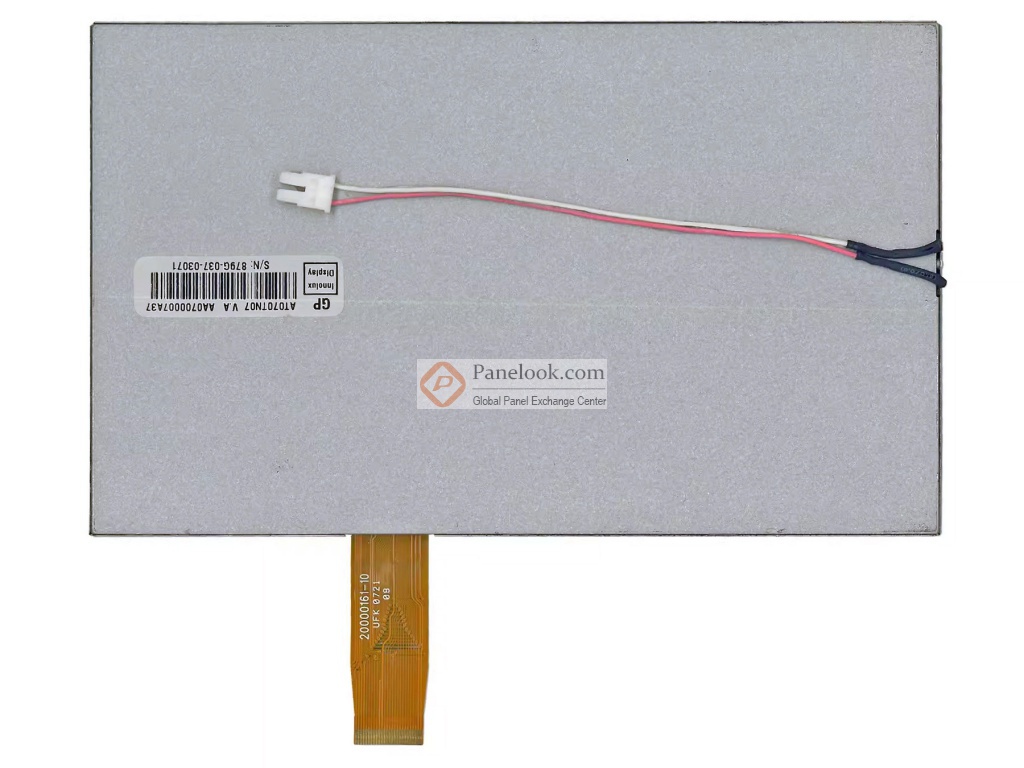

AT070TN07 V.A (别名: AT070TN07 VA)是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据群创 (Innolux)于2007年3月1日发布的版本号为Final Ver04的产品规格书，AT070TN07 V.A显示分辨率为480(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×86.58 (宽×高) mm，可视尺寸为156.5×89.00 (宽×高) mm，外观尺寸为164.9×100 (宽×高)×6(厚) mm，表面处理为雾面，产品净重164g (Typ.)。背光方面此产品采用了2S9P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT070TN07 V.A采用了TFT Specific Analog RGB信号接口，总共26 pins，采用FPC连接，驱屏电压为(3.3/5.0)/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)。如果开发新产品想采用AT070TN07 V.A液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于AT070TN07 V.A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2006年Q2量产，当前生产状态为已停产。目前AT070TN07 V.A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年10月22日对此型号首次建立参数，并于2025年03月03日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C。基于它宽温，白光LED背光，上/下,左/右翻转显示，表面雾面等特征，此型号推荐使用于数码相框，便携式DVD，可视门铃。
|
