| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 友达 (AUO) |
| 7.0英寸 |
| 480(RGB)×234, 16:9 |
| 154.08(H)×86.58(V) mm |
| 154g (Typ.) |
| 280 cd/m² (Typ.) |
65/65/40/65 (Typ.)(CR≥10)  |
| 6 o'clock |
| 全彩 |
| - |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| A070FW03 V7 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 164.9(H)×100(V)×6(D) mm | |
| 雾面 (Haze 25%) | |
| 400:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 12/18 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 3S7P WLED, 20K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| TFT Specific Analog RGB , 26 pins , FPC |
| 5/5/15/-10V (Typ.)(VCC/AVDD/VGH/VGL) |
| 工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 85 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
A070FW03 V7规格书 | Ver0.4 | English | 770 K | 24 | 2007-3-16 | 最新 | |
|
|
A070FW03 V7规格书 | Ver0.1 | English | 717.2 K | 24 | 2007-1-2 | ||
|
|
A070FW03 V7规格书 | Ver0.0 | English | 705.5 K | 24 | 2006-11-30 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
All AV Module | VIP会员可看 |
VIP会员可看 | A- Grade | Ver.2 | 2008-5-12 | IIS下载 |

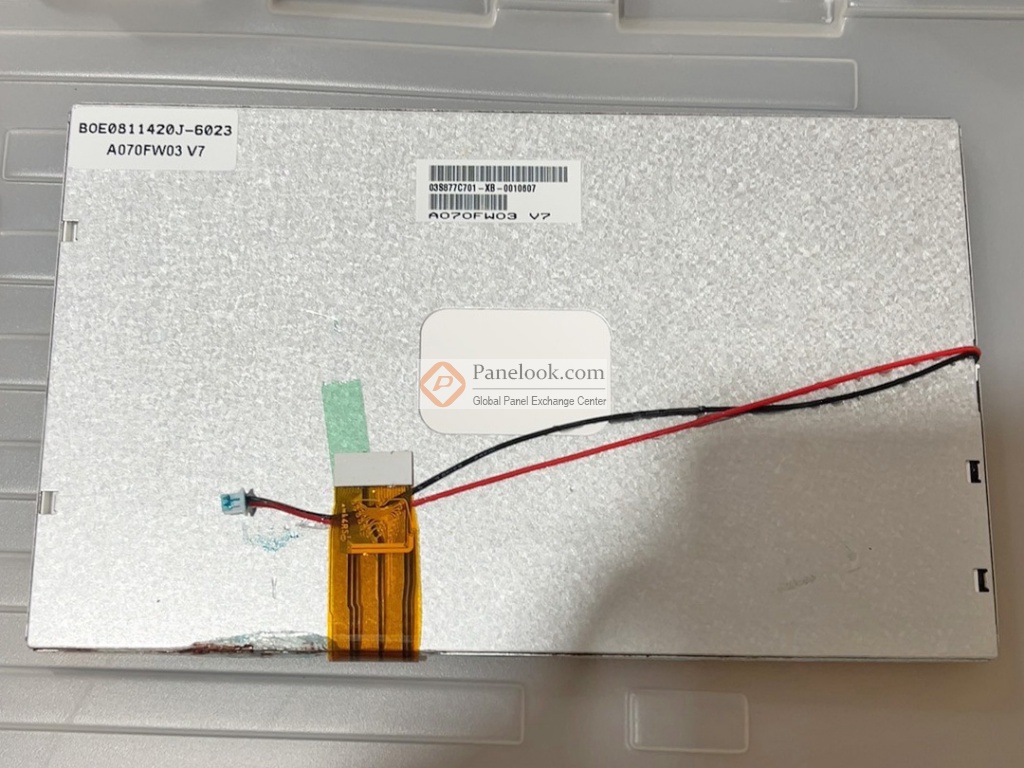

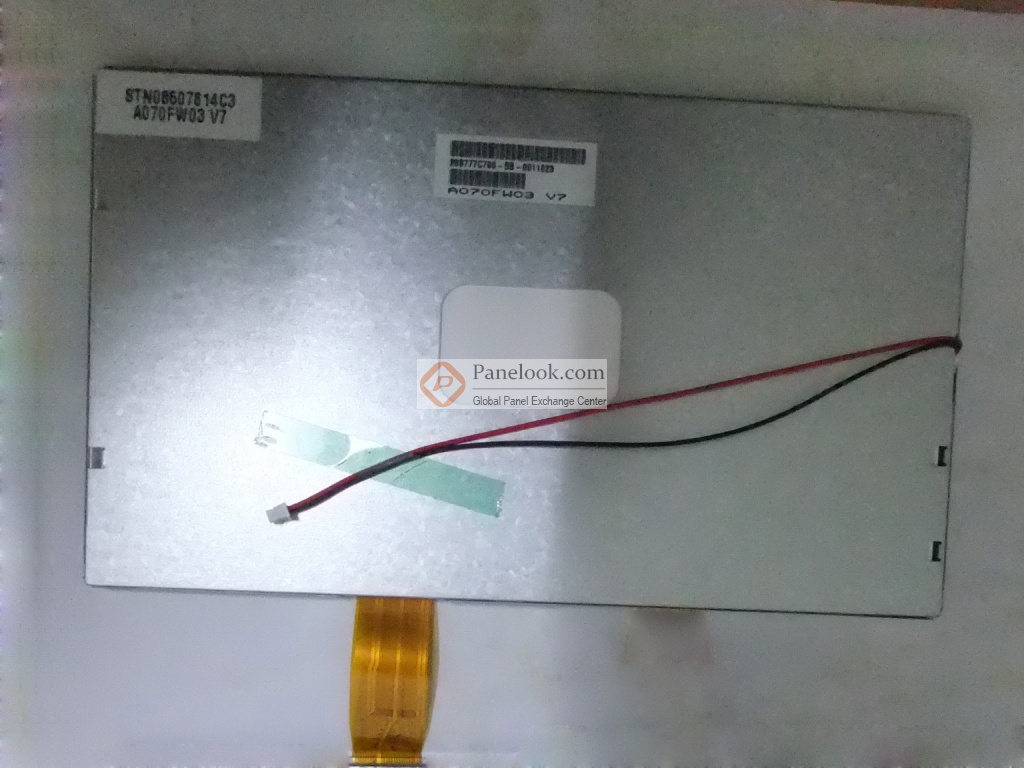

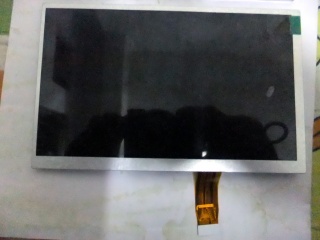

A070FW03 V7 (别名: A070FW03 V.7)是友达 (AUO)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 85°C。它的典型特征屏库总结为: 白光LED背光，上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于车载显示，数码相框，便携式DVD，可视门铃等产品。根据屏库掌握的情报此产品于2006年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年03月10日对此型号首次建立参数，并于2025年02月05日对参数进行了最后更新。根据友达 (AUO)于2007年3月16日发布的版本号为Ver0.4的产品规格书，A070FW03 V7显示分辨率为480(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08(宽)×86.58(高) mm，外观尺寸为164.9(宽)×100(高)×6(厚) mm，可视尺寸为156.4(宽)×89.0(高) mm，表面处理为雾面 (Haze 25%)，产品净重154g (Typ.)。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。A070FW03 V7采用了TFT Specific Analog RGB信号接口，总共26 pins，采用FPC连接，驱屏电压为5/5/15/-10V (Typ.)(VCC/AVDD/VGH/VGL)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于A070FW03 V7的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
