群创液晶模组AT070TN01 V.2概况-全球液晶屏交易中心-屏库

人气指数：17324 2025-09-18 01:45

群创液晶模组AT070TN01 V.2主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2006,Q1
开始量产
2006,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	群创 (Innolux)	面板型号	AT070TN01 V.2
面板尺寸	7.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	480(RGB)×234, 16:9	像素布局	RGB垂直条状
显示区域	154.08(H)×86.58(V) mm	外观尺寸	164.9(H)×100(V)×6(D) mm
面板重量	160g (Typ.)	表面处理	雾面
面板亮度	250 cd/m² (Typ.)	对比度	300:1 (Typ.) (TM)
可视角度	60/60/40/60 (Min.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	15/20 (Typ.)(Tr/Td) ms
功率消耗	3.47W (Typ.)	光源类型	1 pcs CCFL, 10K小时, 无驱动
显示颜色	全彩	触摸屏	无触摸
工作频率	-	面板应用
信号接口	TFT Specific Analog RGB , 26 pins , FPC
驱屏电压	5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)
工作环境	工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

群创液晶模组AT070TN01 V.2规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	AT070TN01 V.2规格书	Final Ver2.0	English	1.2 M	27	2006-6-28	最新	付费下载
	AT070TN01 V.2规格书	Final Ver01	English	1.1 M	25	2006-1-16		付费下载

群创液晶模组AT070TN01 V.2验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
5.0~7.0” LCM	VIP会员可看	VIP会员可看	A Grade	Ver.03	2010.XX.XX	IIS下载
5.0~7.0” LCM	VIP会员可看	VIP会员可看	A Grade	Ver.03	2010-8-3	IIS下载
7.0” TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver0.2	2009-9-4	IIS下载
AT070TN01	VIP会员可看	VIP会员可看	A Grade	V01	2005-4-13	IIS下载
7.0” TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver0.2		IIS下载

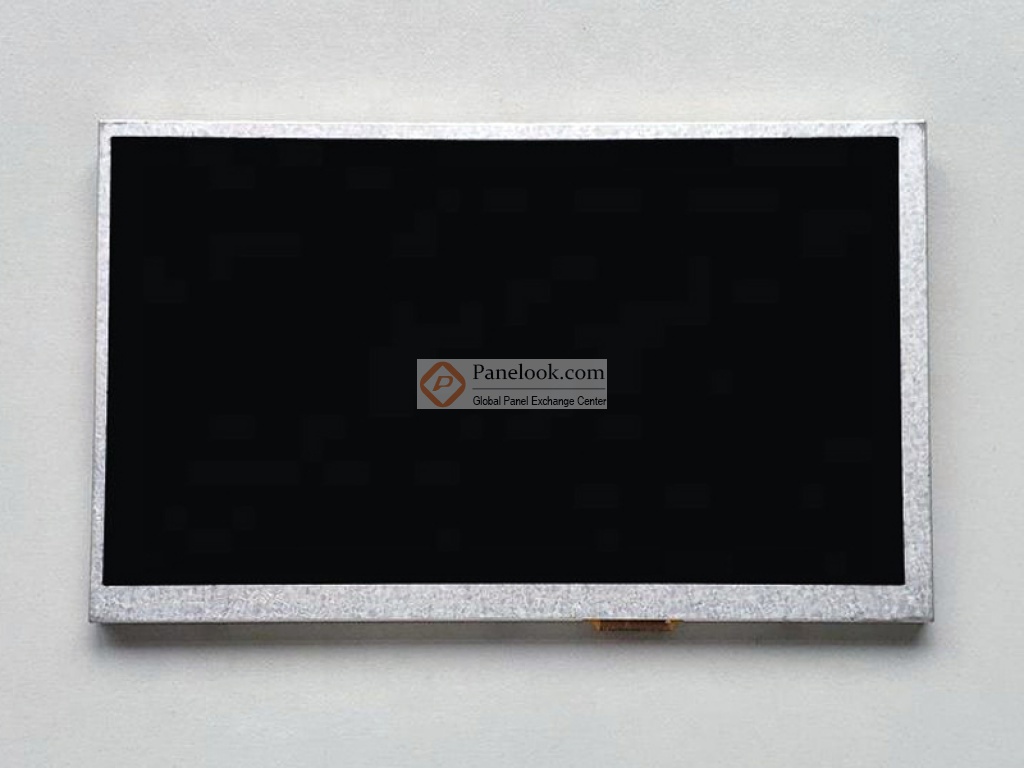

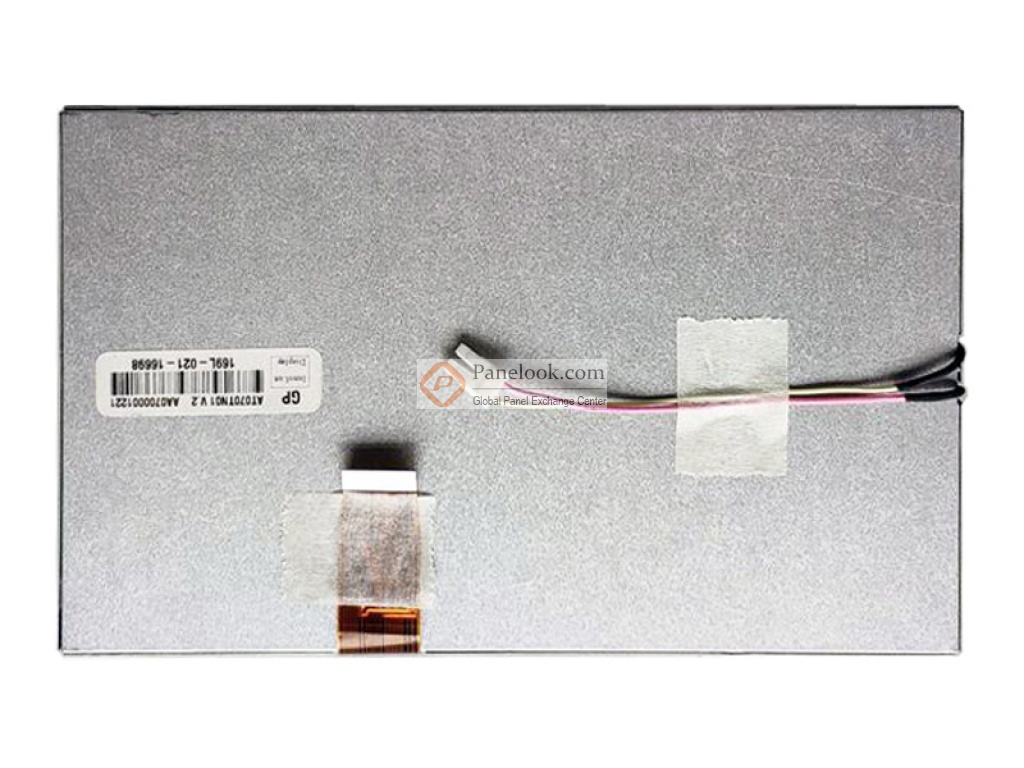

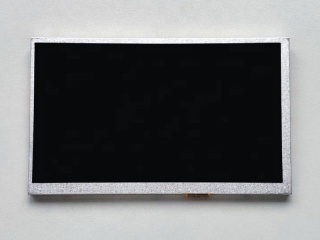

群创液晶模组AT070TN01 V.2图片

群创液晶模组AT070TN01 V.2综述

AT070TN01 V.2 (别名: AT070TN01 V2)是群创 (Innolux)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于数码相框，便携式DVD等产品。根据屏库掌握的情报此产品于2006年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年02月29日对此型号首次建立参数，并于2025年09月18日对参数进行了最后更新。根据群创 (Innolux)于2006年6月28日发布的版本号为Final Ver02的产品规格书，AT070TN01 V.2显示分辨率为480(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08(宽)×86.58(高) mm，外观尺寸为164.9(宽)×100(高)×6(厚) mm，可视尺寸为156.5(宽)×89(高) mm，表面处理为雾面，产品净重160g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。AT070TN01 V.2采用了TFT Specific Analog RGB信号接口，总共26 pins，采用FPC连接，驱屏电压为5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于AT070TN01 V.2的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
