| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AT070TN01规格书 | Final Ver09 | English | 1.2 M | 28 | 2006-6-28 | 最新 | |
|
|
AT070TN01规格书 | Final Ver08 | English | 1.1 M | 25 | 2006-1-16 | ||
|
|
AT070TN01规格书 | Final Ver6 | English | 925.7 K | 26 | 2005-7-7 | ||
|
|
AT070TN01规格书 | Final Ver3.0 | English | 875.2 K | 18 | 2004-3-29 | ||
|
|
AT070TN01规格书 | Pre Rev1.0 | English | 809.3 K | 21 | 2003-7-22 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010.XX.XX | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010-8-3 | IIS下载 |
|
7.0” TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver0.2 | 2009-9-4 | IIS下载 |
|
AT070TN01 | VIP会员可看 |
VIP会员可看 | A Grade | V01 | 2005-4-13 | IIS下载 |
|
7.0” TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver0.2 | IIS下载 |

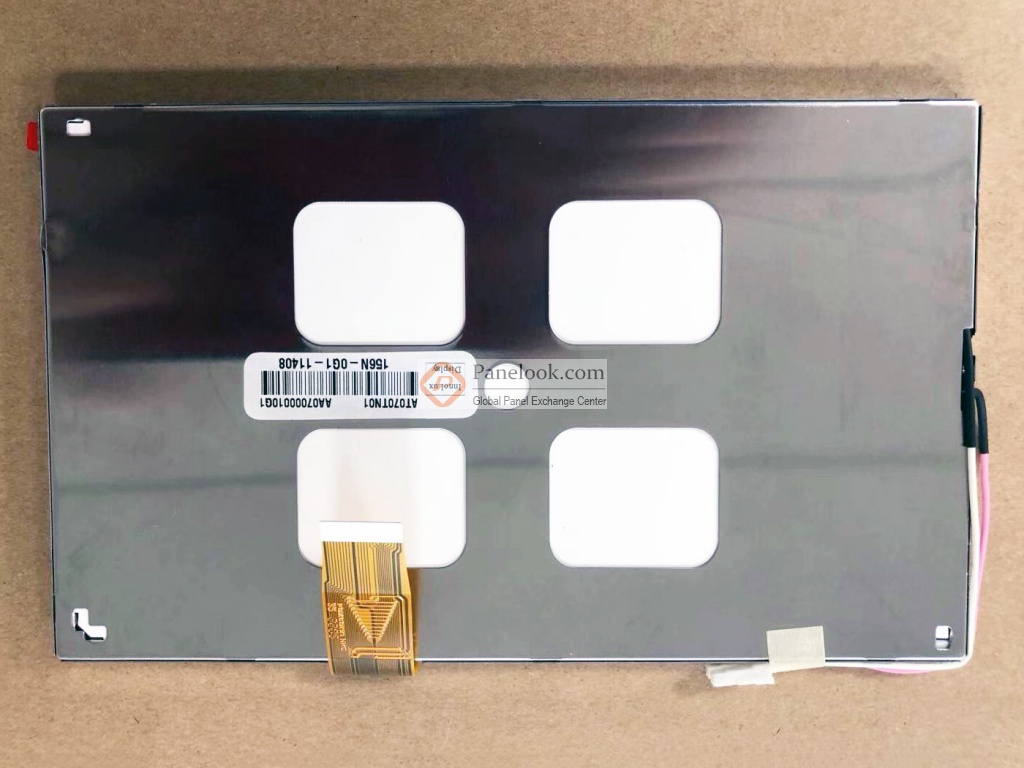

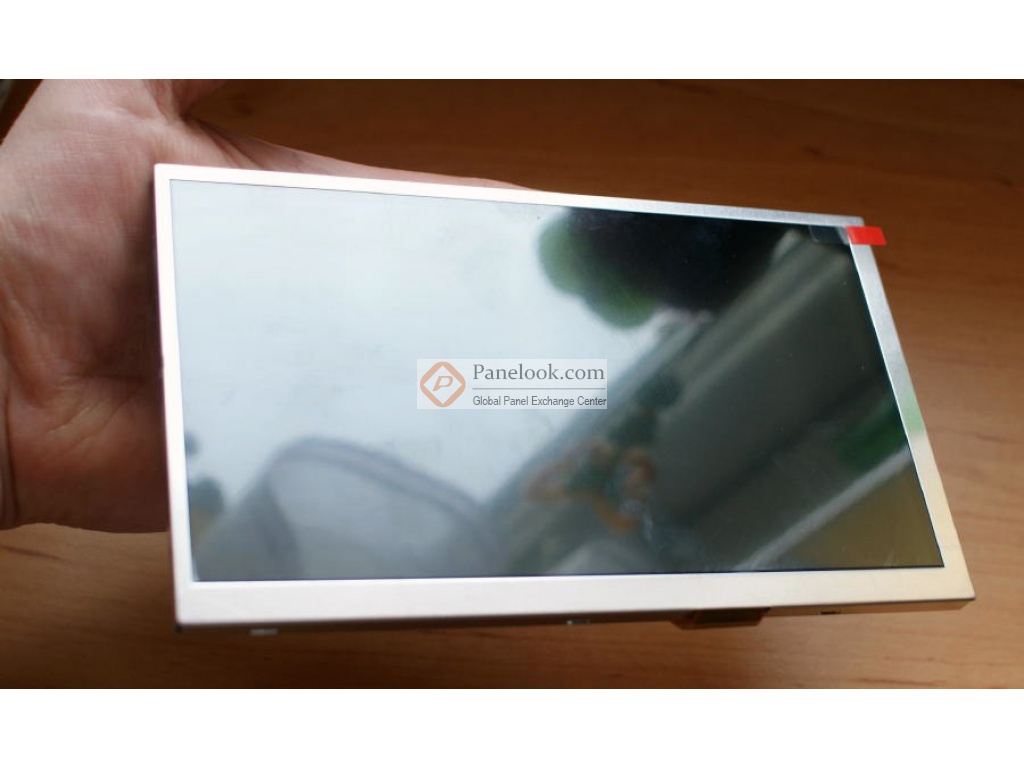

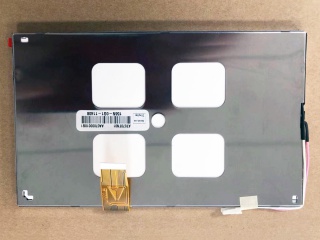

群创 (Innolux) 推出的AT070TN01是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 上/下,左/右翻转显示，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于数码相框，便携式DVD。根据屏库掌握的情报此产品于2003年Q3量产，当前生产状态为已停产。目前AT070TN01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年02月29日对此型号首次建立参数，并于2025年02月28日对参数进行了最后更新。根据群创 (Innolux)于2006年6月28日发布的版本号为Final Ver09的产品规格书，AT070TN01显示分辨率为480(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×86.58 (宽×高) mm，可视尺寸为156.5×89.00 (宽×高) mm，外观尺寸为164.9(宽)×100(高)×6(厚) mm，表面处理为雾面，产品净重160g。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。AT070TN01采用了TFT Specific Analog RGB信号接口，总共26 pins，采用FPC连接，驱屏电压为5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AT070TN01液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于AT070TN01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
