| 制造商 | 群创 (Innolux) | 型号 | AT056TN52 V.2 |
|---|---|---|---|
| 对角尺寸 | 5.6英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 112.896(W)×84.672(H) mm | 外观尺寸 | 126.5(W)×100(H)×6(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 640(RGB)×480, VGA, 4:3 |
| 面板重量 | 132g (Typ.) | 表面处理 | 雾面 |
| 显示亮度 | 200 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 10/15 (Typ.)(Tr/Td) ms |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 16.7M | 应用产品 | |
| 功率消耗 | 1.332W (Typ.) | 光源类型 | 3S6P WLED, 20K小时, 无驱动 |
| 刷新率 | - | 触摸技术 | 无触摸 |
| 接口类型 | 50 pins Parallel RGB (1 ch, 8-bit) , FPC | ||
| 电压供应 | 3.3/5.0/15/-10V (Typ.)(VCC/AVDD/VGH/VGL) | ||
| 应用环境 | 工作温度 -20 ~ 70 °C , 存储温度 -30 ~ 80 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AT056TN52 V.2规格书 | Final Ver01 | English | 1.1 M | 25 | 2008-5-19 | 最新 | |
|
|
AT056TN52 V.2规格书 | Pre Ver01 | English | 1.1 M | 25 | 2008-3-10 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
5~10.4" CE & Tablet LCM | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2014-4-8 | IIS下载 |
|
5.1~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0B | 2014-4-24 | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010.XX.XX | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010-8-3 | IIS下载 |
|
5.6” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver0.2 | 2008-9-17 | IIS下载 |

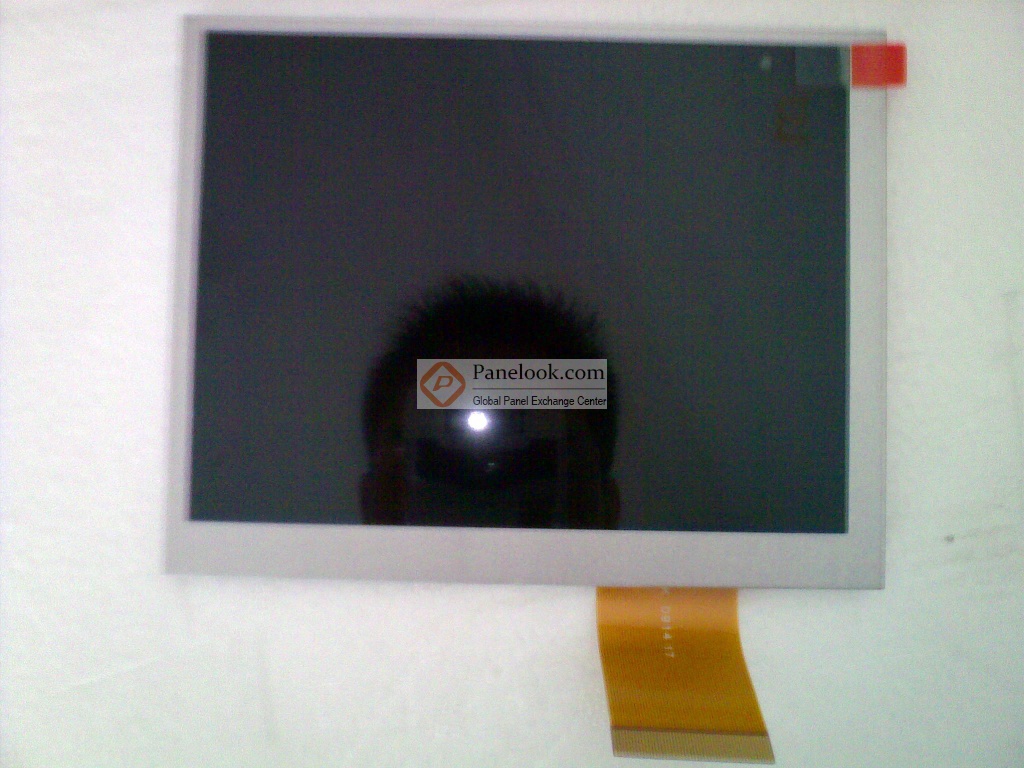

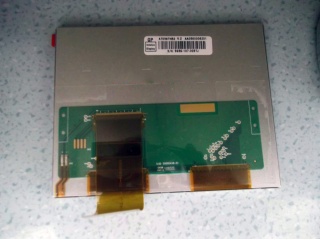

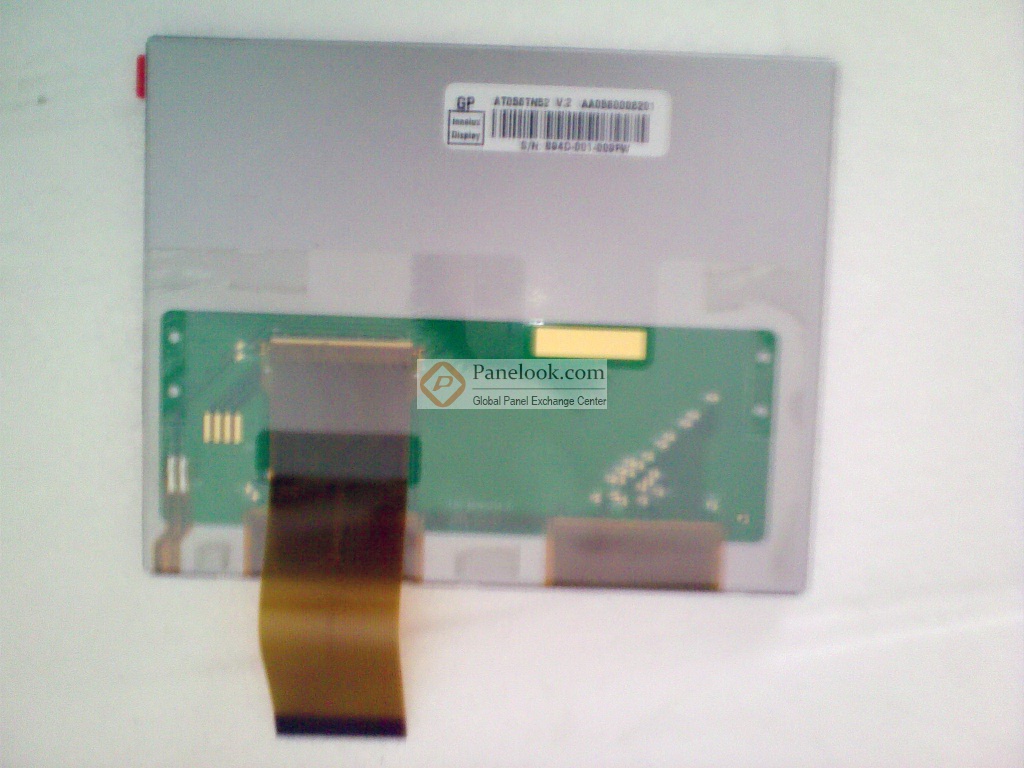

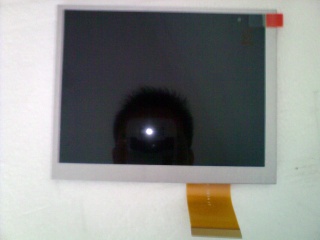

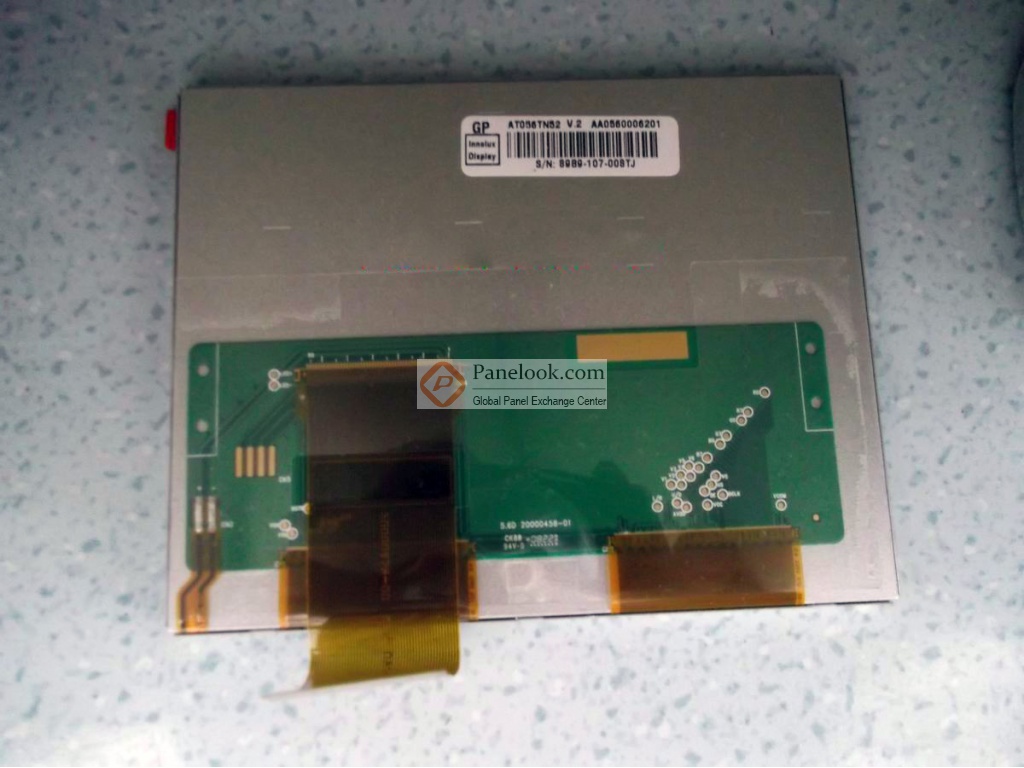

AT056TN52 V.2是群创 (Innolux)推出的一款5.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 白光LED背光，上/下,左/右翻转显示，表面雾面， 2 in 1 FPC。基于它的特征屏库推荐此型号应用于工业，数码相框，可视门铃，可视电话等产品。根据屏库掌握的情报此产品于2008年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年10月22日对此型号首次建立参数，并于2025年02月28日对参数进行了最后更新。根据群创 (Innolux)于2008年5月19日发布的版本号为Final Ver01的产品规格书，AT056TN52 V.2显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为112.896(宽)×84.672(高) mm，外观尺寸为126.5(宽)×100(高)×6(厚) mm，可视尺寸为115.70(宽)×87.47(高) mm，表面处理为雾面，产品净重132g (Typ.)。背光方面此产品采用了3S6P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT056TN52 V.2采用了Parallel RGB (1 ch, 8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/5.0/15/-10V (Typ.)(VCC/AVDD/VGH/VGL)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于AT056TN52 V.2的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
