群创液晶模组AT056TN52概况-全球液晶屏交易中心-屏库

人气指数：24145 2025-02-28 08:18

群创液晶模组AT056TN52主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2007,Q2
开始量产
2007,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	群创 (Innolux)	面板型号	AT056TN52 1个兼容型号
面板尺寸	5.6英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	640(RGB)×480, VGA, 4:3	像素布局	RGB垂直条状
显示区域	112.896(H)×84.672(V) mm	外观尺寸	126.5(H)×100(V)×6(D) mm
面板重量	87.7g	表面处理	雾面
面板亮度	200 cd/m² (Typ.)	对比度	500:1 (Typ.) (TM)
可视角度	70/70/50/70 (Typ.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	10/15 (Typ.)(Tr/Td) ms
功率消耗	-	光源类型	3S7P WLED, 20K小时, 含LED驱动
显示颜色	262K	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	Parallel RGB (1 ch, 6-bit) , 40 pins , FPC
驱屏电压	3.3V (Typ.)
工作环境	工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

群创液晶模组AT056TN52规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
AT056TN52规格书	Final Ver03	English	1.6 M	25	2008-6-3	最新	付费下载
AT056TN52规格书	Pre Ver.02	English	1.1 M	23	2007-1-15		付费下载
AT056TN52规格书	Pre Ver01	English	671.9 K	23	2006-12-18		付费下载

群创液晶模组AT056TN52验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
5.1~7.0” LCM	VIP会员可看	VIP会员可看	A Grade	Ver1.0B	2014-4-24	IIS下载
5.0~7.0” LCM	VIP会员可看	VIP会员可看	A Grade	Ver.03	2010.XX.XX	IIS下载
5.0~7.0” LCM	VIP会员可看	VIP会员可看	A Grade	Ver.03	2010-8-3	IIS下载
5.6” LCM	VIP会员可看	VIP会员可看	A Grade	Ver0.2	2008-9-17	IIS下载

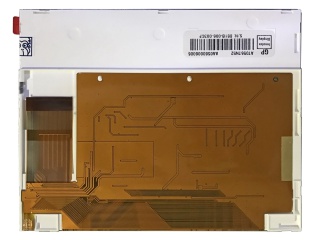

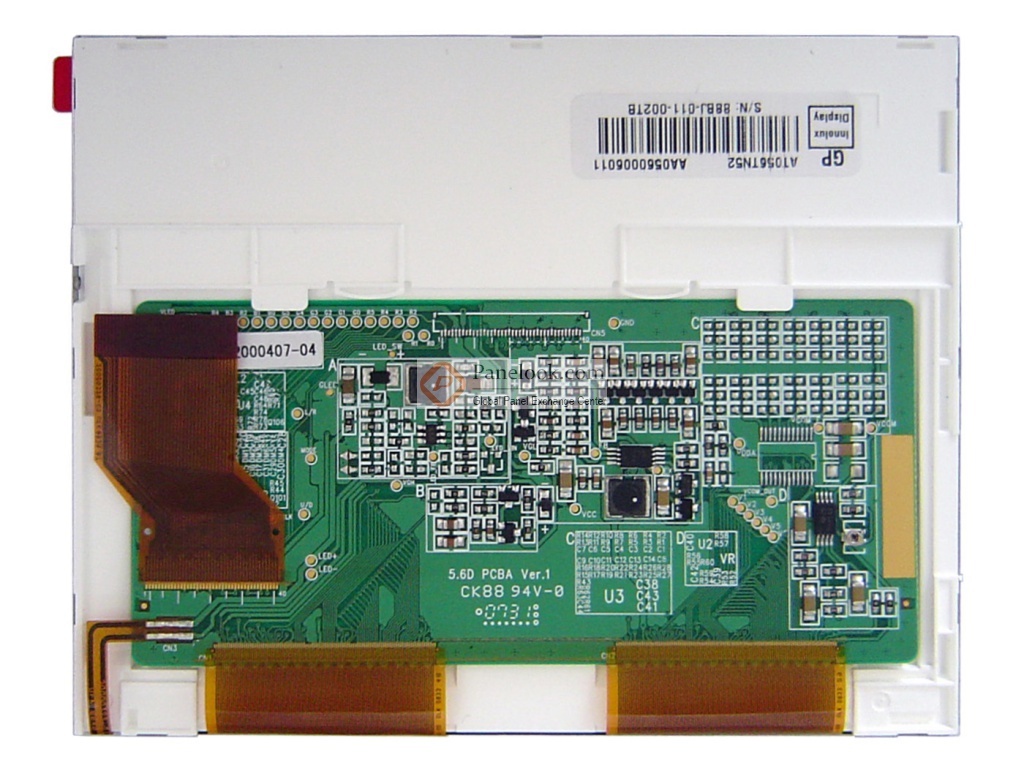

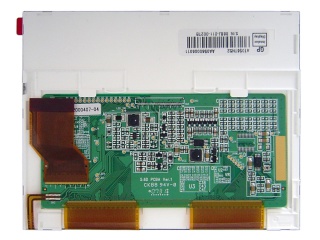

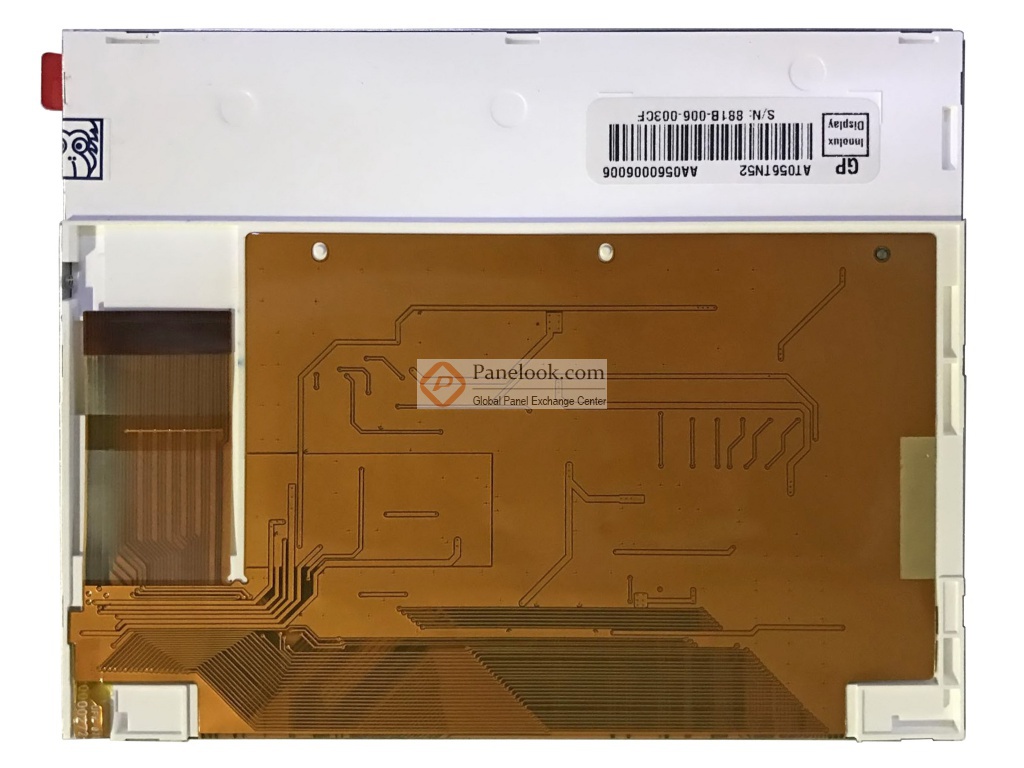

群创液晶模组AT056TN52图片

群创液晶模组AT056TN52综述

群创 (Innolux) 推出的AT056TN52是一款采用a-Si TFT-LCD技术的5.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，上/下,左/右翻转显示，表面雾面， 2 in 1 FPC。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于工业，数码相框，可视门铃，可视电话。根据屏库掌握的情报此产品于2007年Q4量产，当前生产状态为已停产。目前AT056TN52在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年10月22日对此型号首次建立参数，并于2025年02月28日对参数进行了最后更新。根据群创 (Innolux)于2008年6月3日发布的版本号为Final Ver03的产品规格书，AT056TN52显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为112.896×84.672 (宽×高) mm，可视尺寸为115.90×87.67 (宽×高) mm，外观尺寸为126.5(宽)×100(高)×6(厚) mm，表面处理为雾面，产品净重87.7g。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为20K小时，含LED驱动。AT056TN52采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AT056TN52液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于AT056TN52的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
