晶采液晶模组AM-480272H3TMQW-T00H主要参数

现货数量
492片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2009,Q4
开始量产
2010,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌: 晶采 (AMPIRE)
面板型号: AM-480272H3TMQW-T00H

面板尺寸: 4.3英寸
面板类型: a-Si TFT-LCD, 液晶模组

像素数量: 480(RGB)×272, WQVGA, 16:9
像素布局: RGB垂直条状

显示区域: 95.04(H)×53.856(V) mm
外观尺寸: 105.5(H)×67.2(V)×5.26(D) mm

面板重量: -
表面处理: 雾面，Hard coating (3H)

面板亮度: 250 cd/m² (Typ.)
对比度: 250:1 (Typ.) (TM)

可视角度: 65/65/45/45 (Typ.)(CR≥10)
工作模式: TN，常白显示，透射式

视角方向: 6 o'clock
反应时间: 40 (Typ.)(Tr+Td) ms

显示颜色

16.7M

面板应用

工作频率: 60Hz
触摸屏: 4线电阻触摸屏

功率消耗: -
光源类型: 7S1P WLED, 无驱动

信号接口: Parallel RGB (1 ch, 8-bit) , 54 pins , FPC

驱屏电压: 3.0V (Typ.)

工作环境: 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

共3条现货>>

晶采液晶模组AM-480272H3TMQW-T00H VIP卖家现货

TSS Service Center Co., Limited

第14年

深圳叡显电子有限公司

第9年

东莞银显光电有限公司

第5年

晶采液晶模组AM-480272H3TMQW-T00H规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	AM-480272H3TMQW-T00H规格书	20120618	English	1.2 M	22	2012-6-18	最新	付费下载
	AM-480272H3TMQW-T00H规格书	20091104	English	1.1 M	22	2009-11-4		付费下载

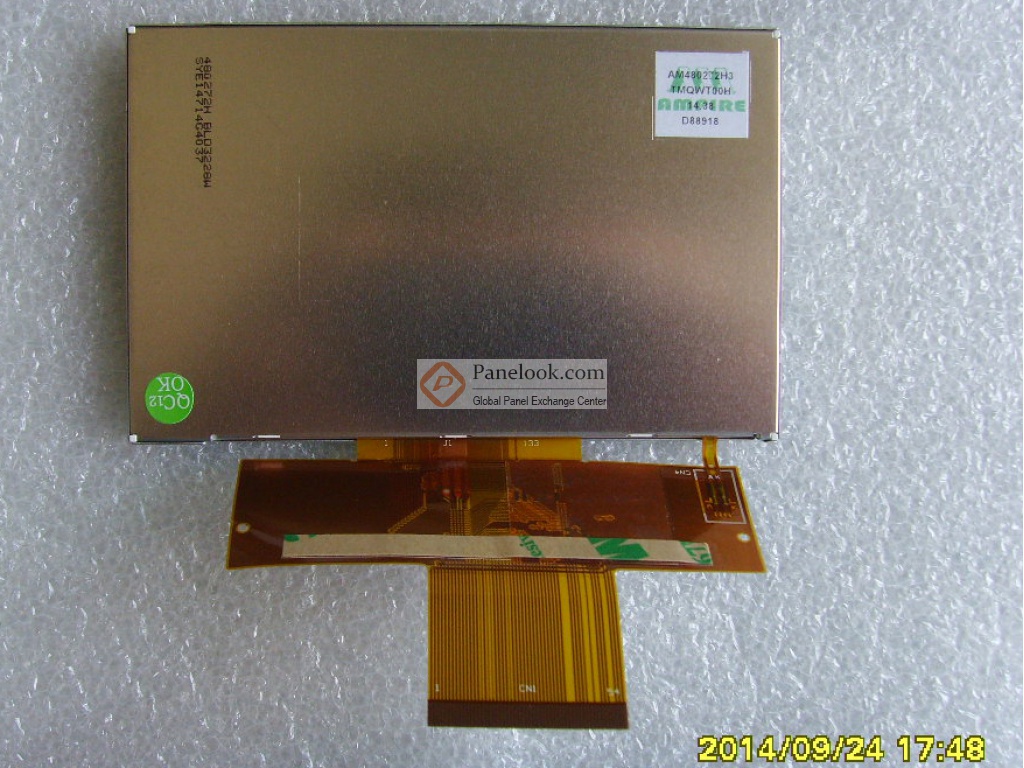

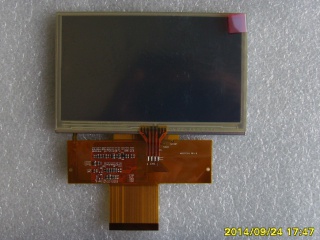

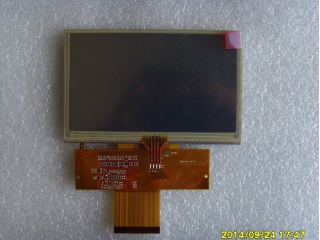

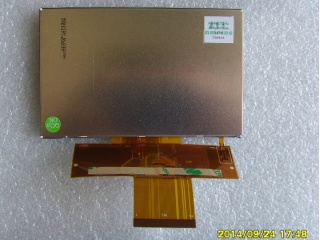

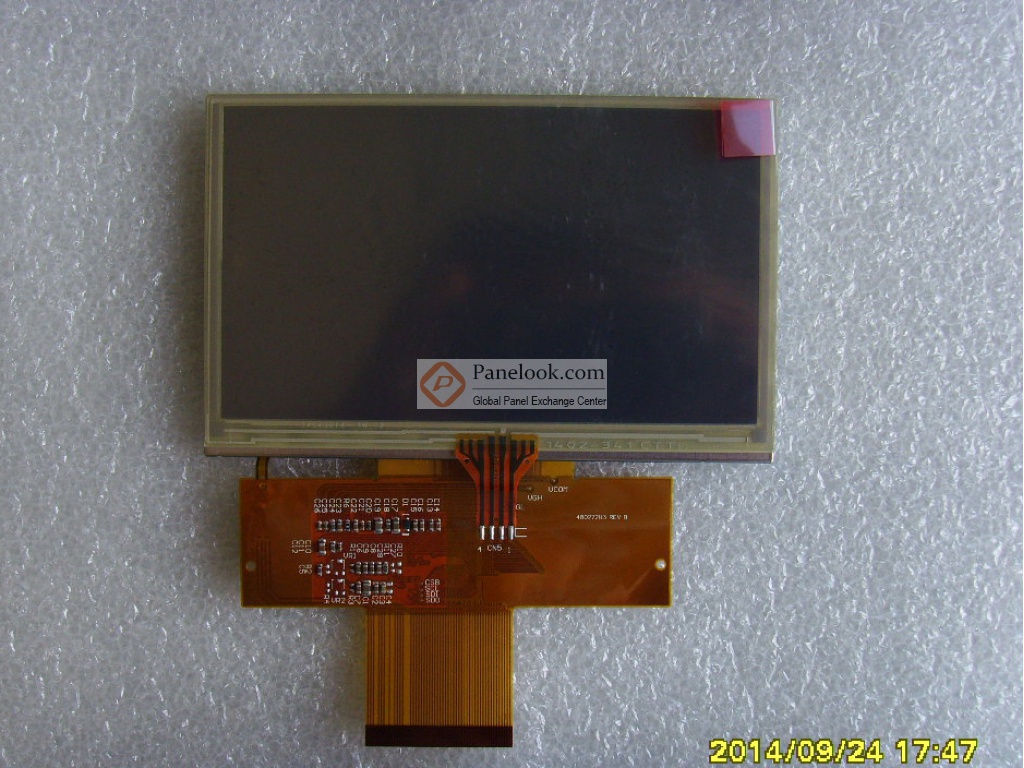

晶采液晶模组AM-480272H3TMQW-T00H图片

晶采液晶模组AM-480272H3TMQW-T00H概况

晶采 (AMPIRE) 推出的AM-480272H3TMQW-T00H (别名: AM480272H3TMQWT00H)是一款采用a-Si TFT-LCD技术的4.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。屏库总结它的典型特征为: 带触摸屏，白光LED背光，上/下,左/右翻转显示，表面雾面， 3 in 1 FPC。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于便携导航仪，MP3 PMP。根据屏库掌握的情报此产品于2010年Q1量产，当前生产状态为已停产。目前AM-480272H3TMQW-T00H在屏库上有3条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年11月12日对此型号首次建立参数，并于2025年05月23日对参数进行了最后更新。根据晶采 (AMPIRE)于2012年6月18日发布的版本号为20120618的产品规格书，AM-480272H3TMQW-T00H显示分辨率为480(RGB)×272 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为95.04×53.856 (宽×高) mm，外观尺寸为105.5(宽)×67.2(高)×5.26(厚) mm，表面处理为雾面，Hard coating (3H)。背光方面此产品采用了7S1P WLED发光的侧入式光源，不含背光驱动。AM-480272H3TMQW-T00H采用了Parallel RGB (1 ch, 8-bit)信号接口，总共54 pins，采用FPC连接，驱屏电压为3.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AM-480272H3TMQW-T00H液晶模组，屏库®建议您向晶采 (AMPIRE)或其代理商了解关于AM-480272H3TMQW-T00H的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
