三菱液晶模组AA121SJ23主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2000,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商三菱 (Mitsubishi)
型号AA121SJ23

对角尺寸12.1英寸
类型a-Si TFT-LCD, 液晶模组

显示区域246(W)×184.5(H) mm
外观尺寸275(W)×199(H)×6(D) mm

像素排列 RGB垂直条状
解析度800(RGB)×600, SVGA, 4:3

面板重量440g (Max.)
表面处理-

显示亮度120 cd/m² (Typ.)
对比度 150:1 (Typ.) (透射)

推荐视向6 o'clock
响应时间20/30 (Typ.)(Tr/Td) ms

可视角度45/45/10/30 (Typ.)(CR≥10)
显示模式TN，常白显示，透射式

支持颜色262K, 38% NTSC
触摸技术无触摸

外观样式 -
光源类型1 pcs CCFL, 无驱动

刷新率60Hz
应用产品

接口类型
22 pins LVDS (1 ch, 6-bit) , 端子

电压供应
3.3V (Typ.)

应用环境
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

三菱液晶模组AA121SJ23规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	AA121SJ23规格书	20000706	English	857.4 K	19	2000-7-6	最新	付费下载

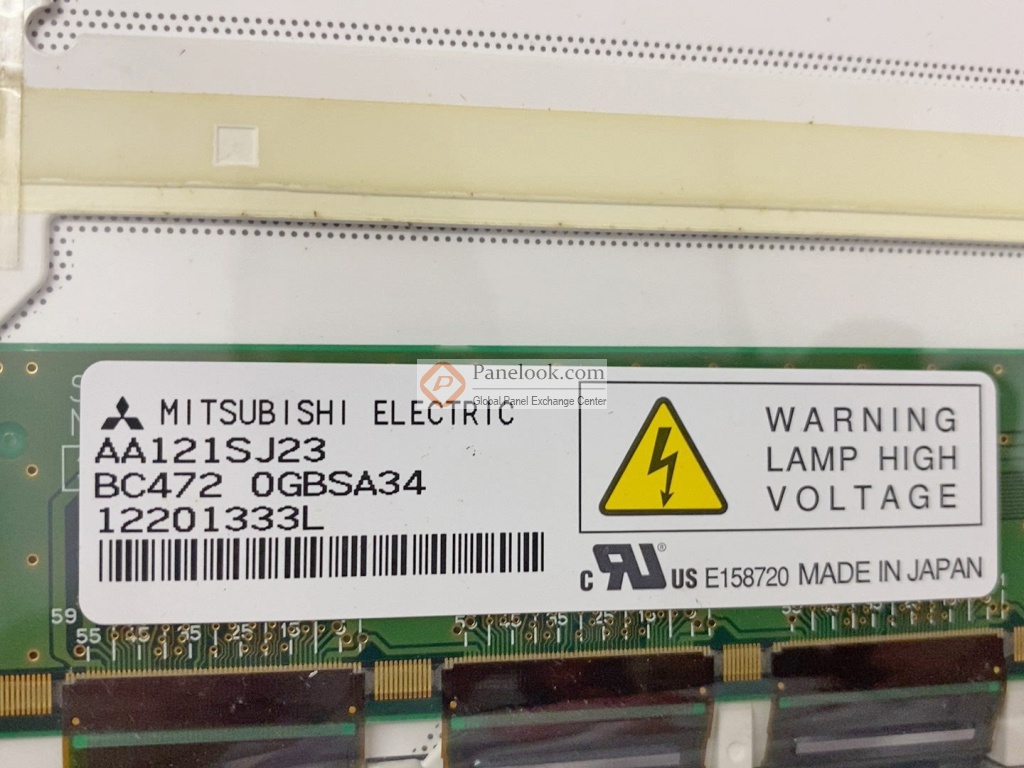

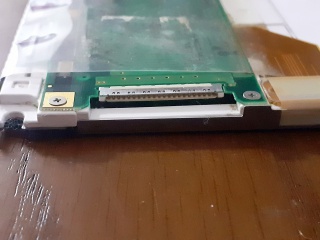

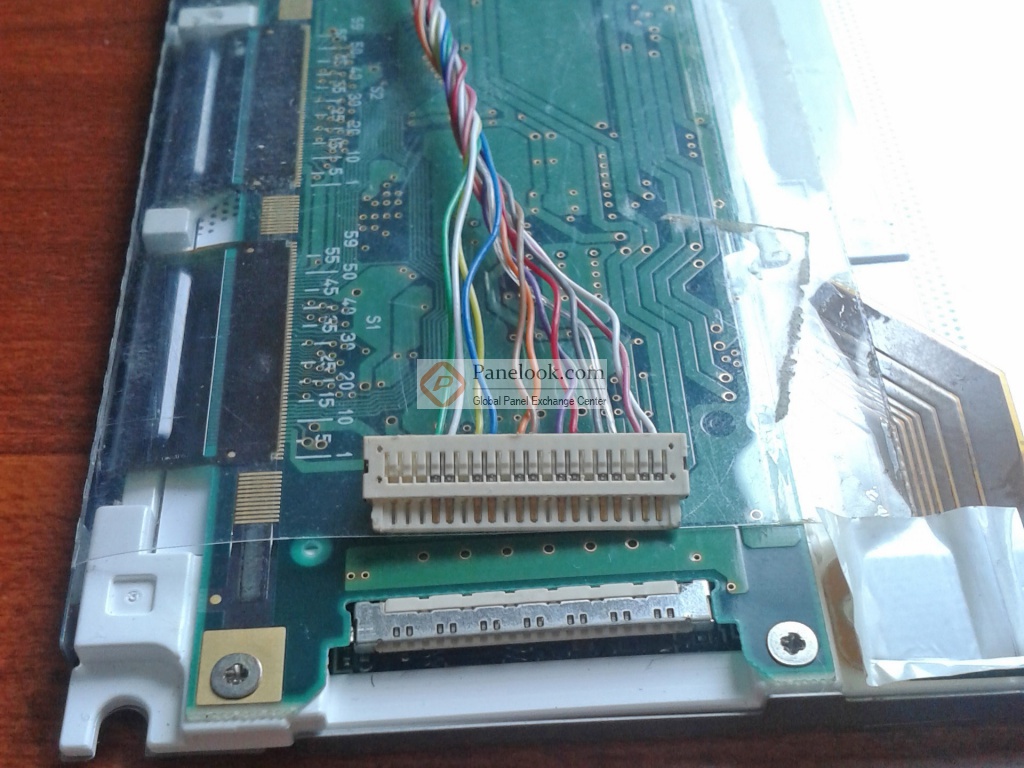

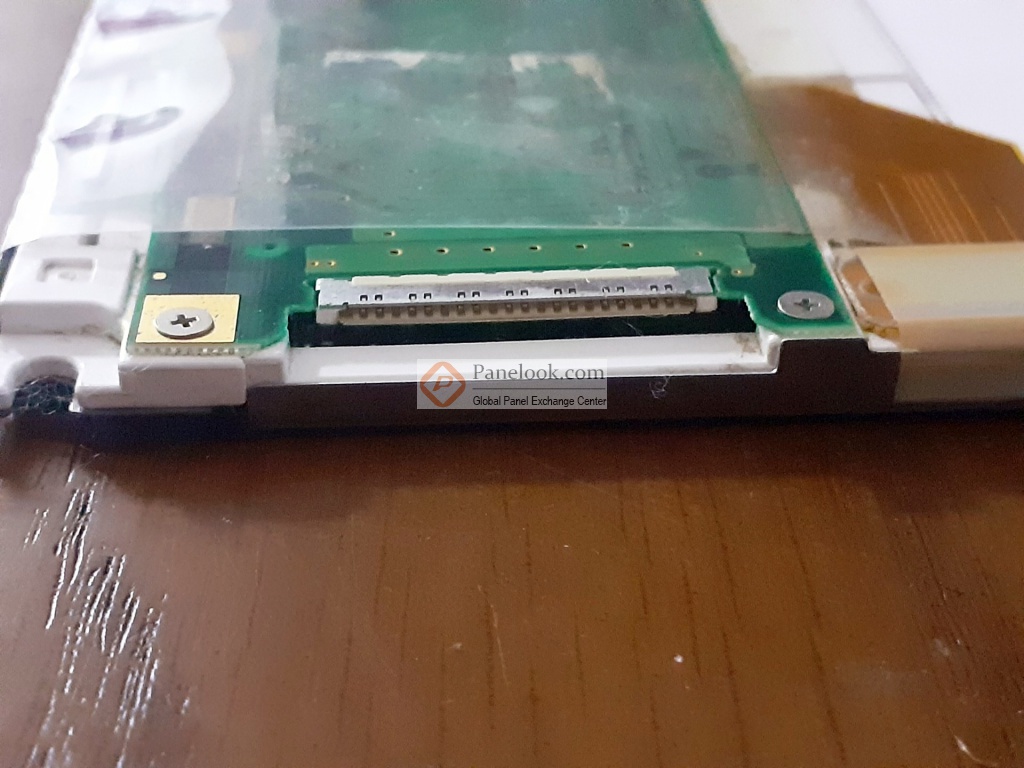

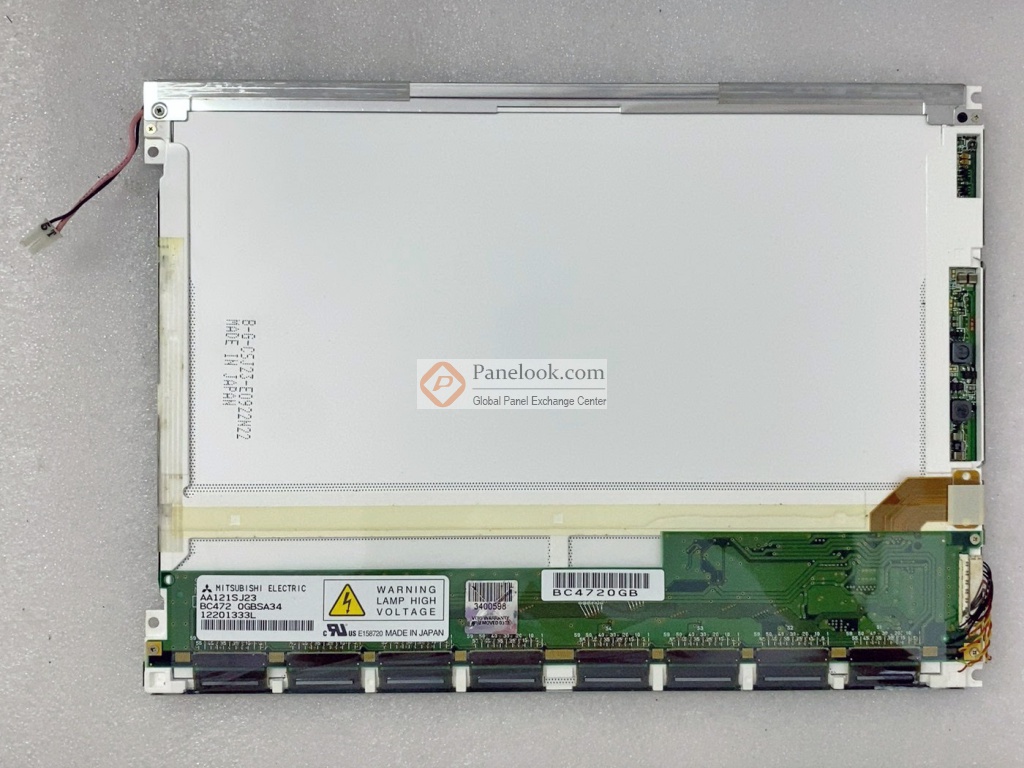

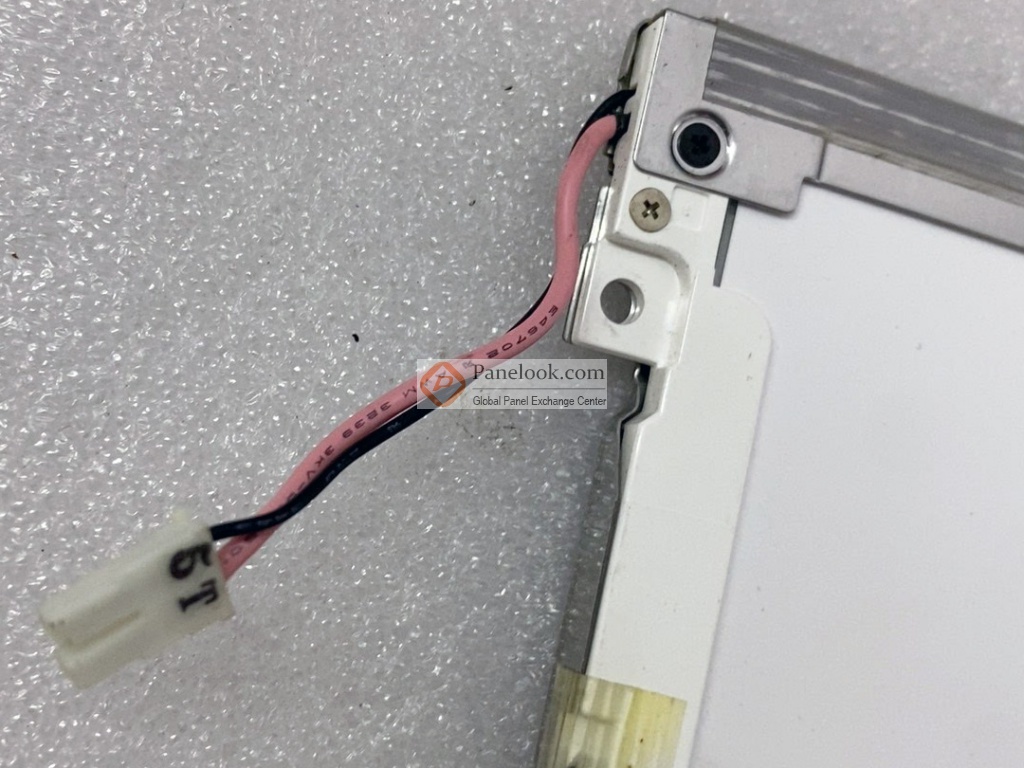

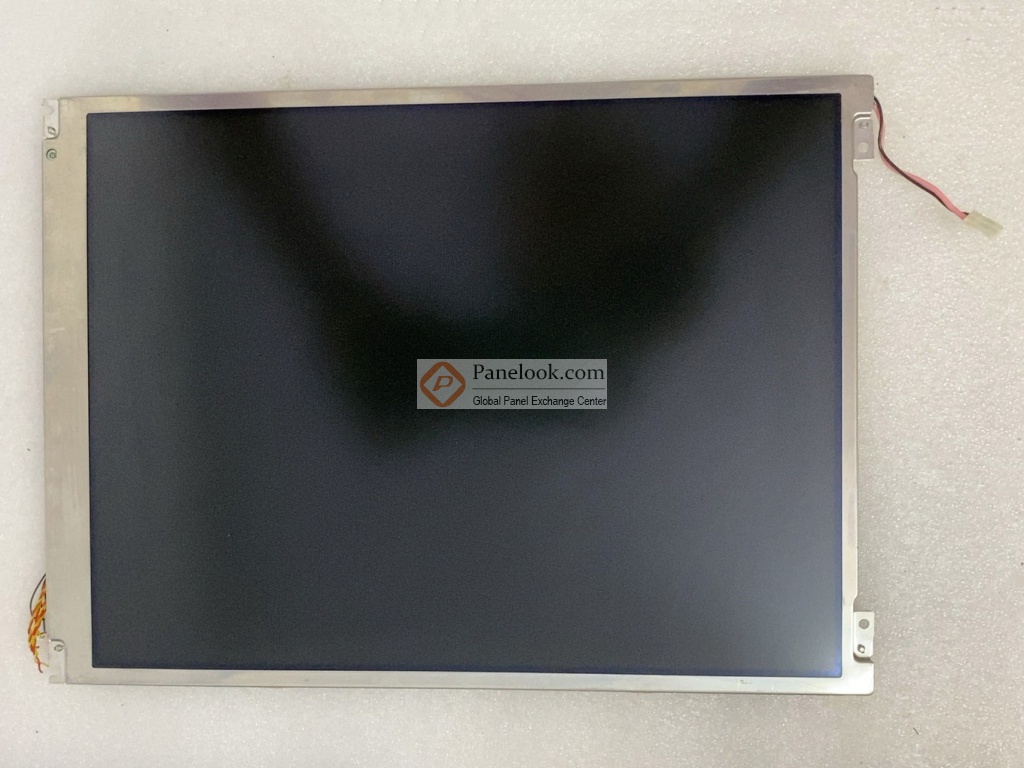

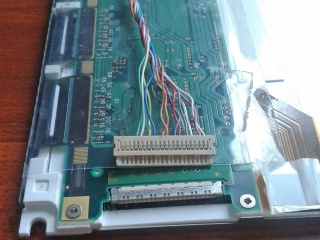

三菱液晶模组AA121SJ23图片

三菱液晶模组AA121SJ23摘要

三菱 (Mitsubishi) 推出的AA121SJ23是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2000年Q3量产，当前生产状态为已停产。目前AA121SJ23在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年09月11日对此型号首次建立参数，并于2023年07月26日对参数进行了最后更新。根据三菱 (Mitsubishi)于2000年7月6日发布的版本号为20000706的产品规格书，AA121SJ23显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为275(宽)×199(高)×6(厚) mm，产品净重440g (Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(顶部)，不含背光驱动。AA121SJ23采用了LVDS (1 ch, 6-bit)信号接口，总共22 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AA121SJ23液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AA121SJ23的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

比较全部

三菱 AA121SJ系列型号

(共7个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
AA121SJ01	三菱	12.1"	液晶模组	800×600
AA121SJ02	三菱	12.1"	液晶模组	800×600
AA121SJ03	三菱	12.1"	液晶模组	800×600
AA121SJ11	三菱	12.1"	液晶模组	800×600
AA121SJ22	三菱	12.1"	液晶模组	800×600
AA121SJ23	三菱	12.1"	液晶模组	800×600	120	150:1	CCFL	LVDS
AA121SJ23A	三菱	12.1"	液晶模组	800×600
