RGB垂直条状
分辨率
640(RGB)×480, VGA, 4:3
- 外观尺寸
- 243×181.6×12.7 mm (H×V×D)
- 显示区域
- 211.2×158.4 mm (H×V)
- 屏幕重量
- 570g (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 430 cd/m² (Typ.)
- 对比度
- 500 : 1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 65/65/45/65 (Typ.)(CR≥10)
- 响应速度
- 6/19 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K, 40% NTSC
- 适用于
-
- 消耗功率
- 6.5W (Typ.)
- 背光类型
- 2 pcs CCFL, 50K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- CMOS (1 ch, 6-bit) , 端子 , 31 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 80 °C 工作温度 -20 ~ 70 °C

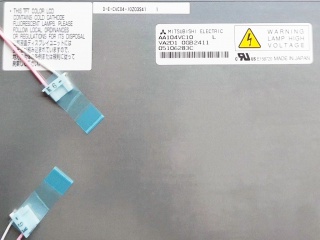

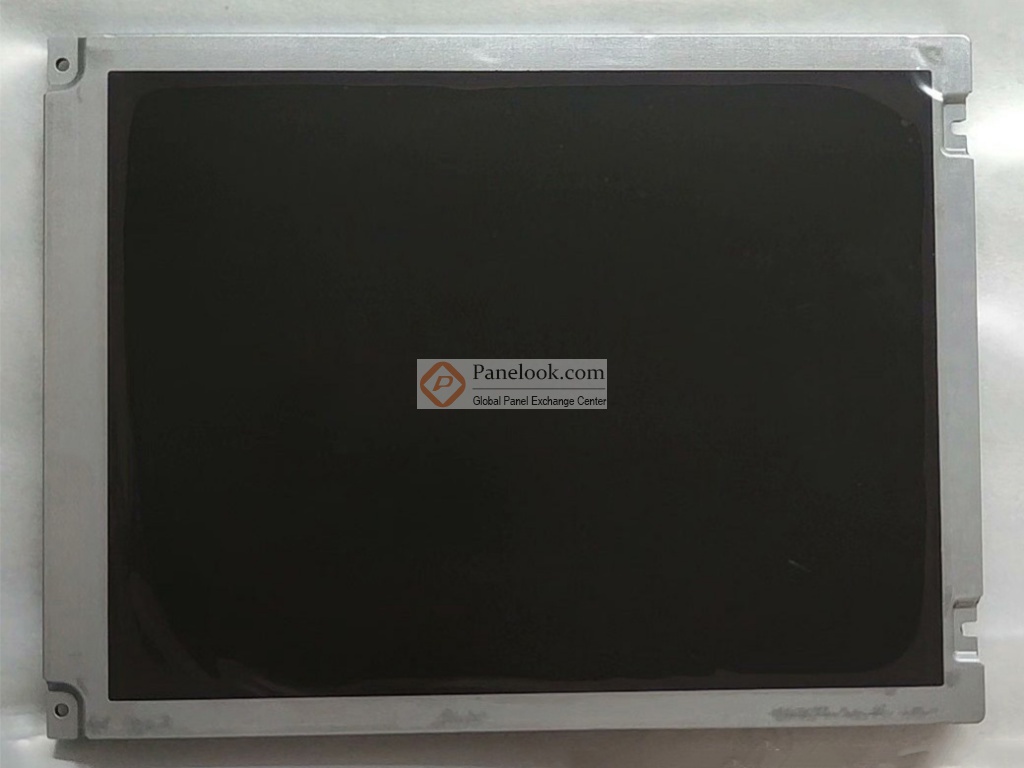

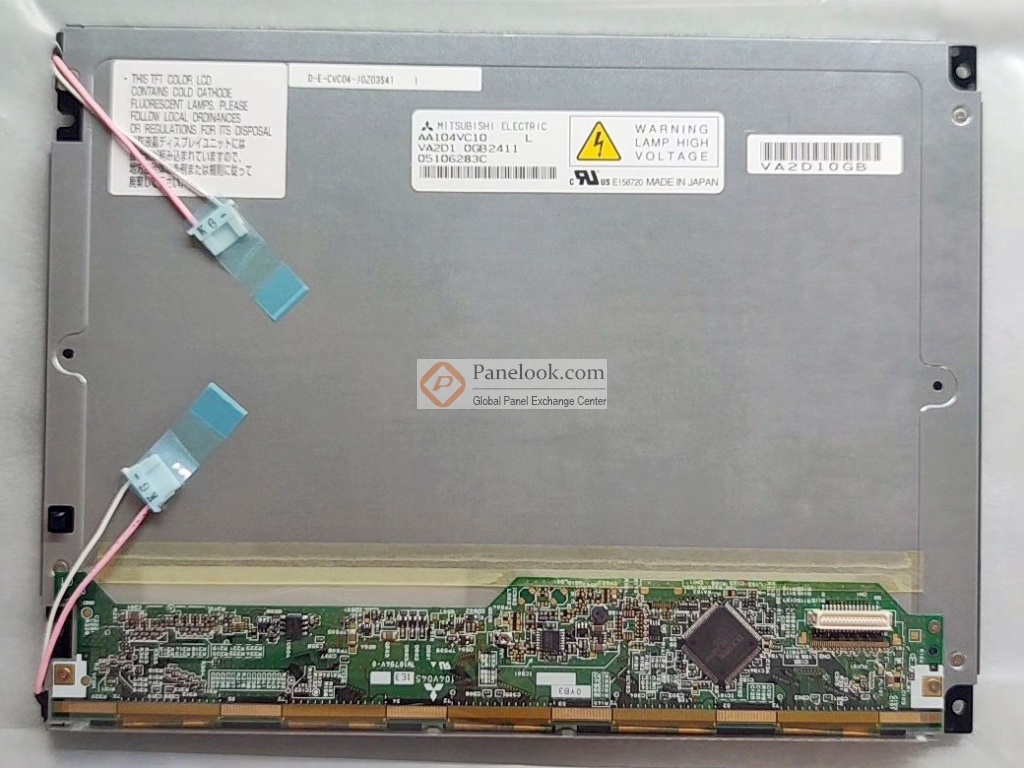

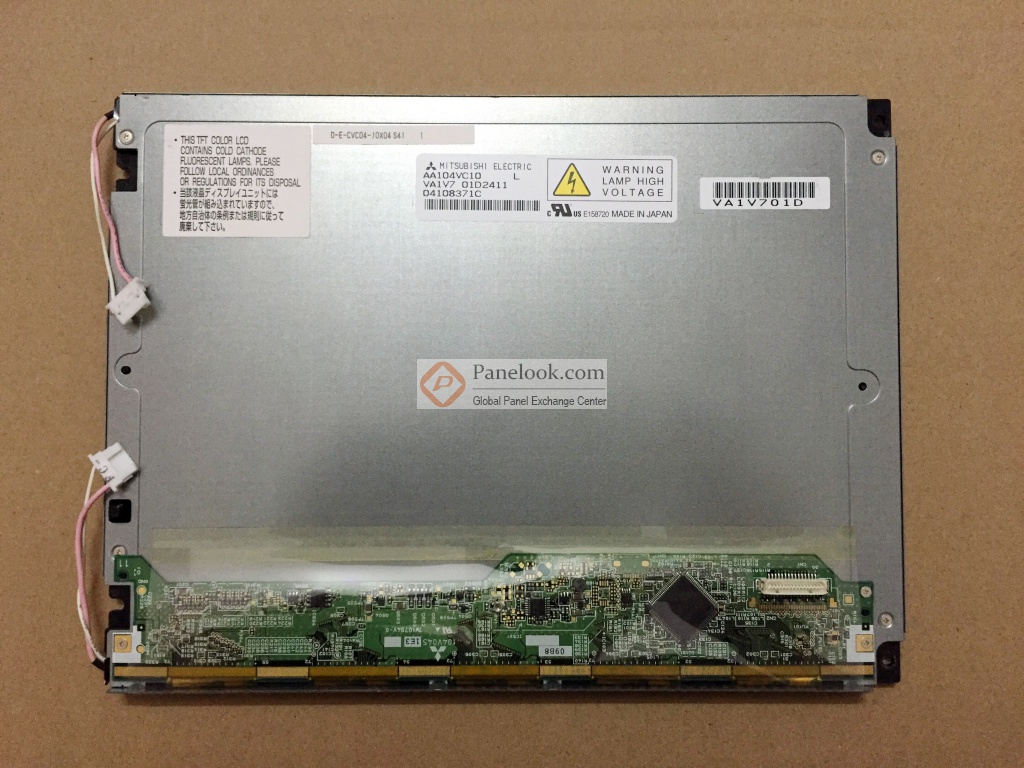

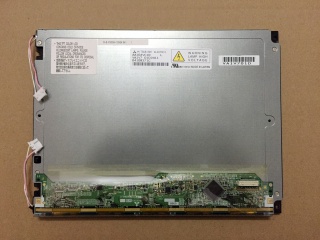

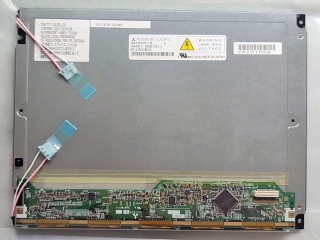

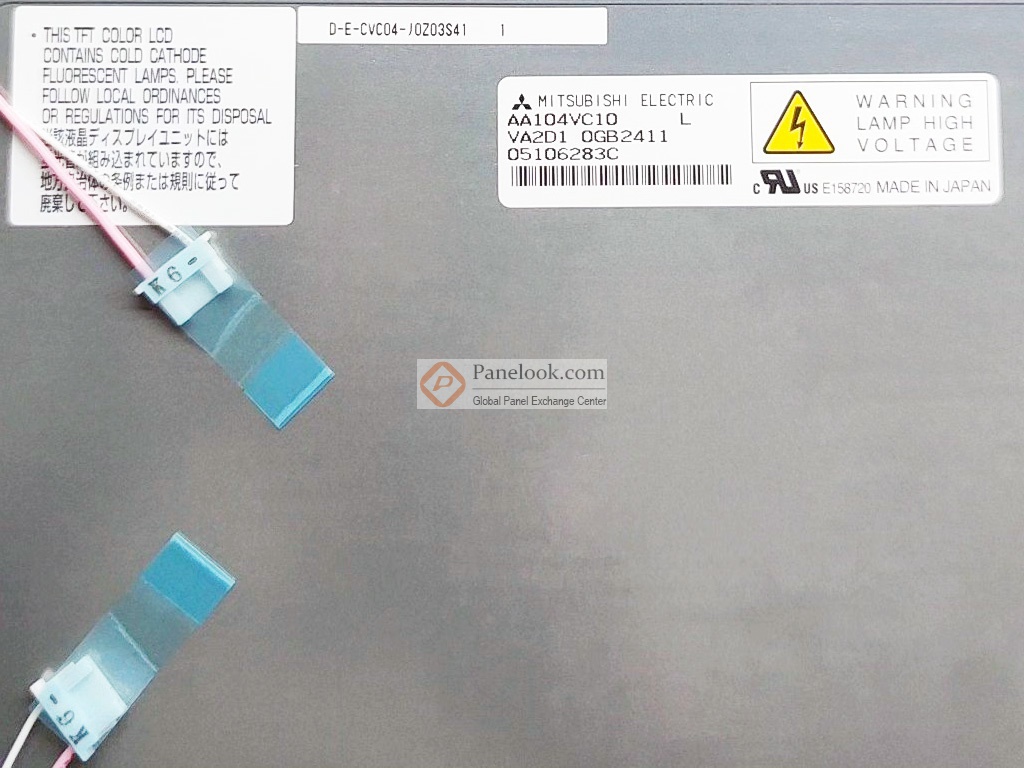

三菱液晶模组AA104VC10概况
AA104VC10 (别名: T-51513D104J-FW-A-AJN)是三菱电机株式会社 (三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据三菱 (Mitsubishi)于2008年1月31日发布的版本号为20080131的产品规格书，AA104VC10显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为215.4×161.8 (宽×高) mm，外观尺寸为243×181.6 (宽×高)×12.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重570g (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。AA104VC10采用了CMOS (1 ch, 6-bit)信号接口，总共31 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AA104VC10液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AA104VC10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2006年Q1量产，于2013年Q4停产，当前生产状态为已停产。目前AA104VC10在屏库上有4条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年09月11日对此型号首次建立参数，并于2022年05月07日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。基于它背光易换，寿命大于5万小时，端子倒装，180度翻转显示，表面雾面， NCM等特征，此型号推荐使用于工业。
|
