像素布局
RGB垂直条状
显示区域 115.2(H)×86.4(V) mm外观尺寸 135(H)×104.6(V)×8.85(D) mm
面板重量 165g (Typ.)表面处理 Hard coating (2H)，抗反射处理
面板亮度 500 cd/m² (Typ.)对比度 185:1 (Typ.) (TM)
可视角度 80/80/50/65 (Typ.)(CR≥10)  工作模式 TN，常白显示，透反射式
视角方向 6 o'clock反应时间 4/16 (Typ.)(Tr/Td) ms
显示颜色 262K, 36% NTSC触摸屏 无触摸
-
功率消耗
4.4W (Typ.)
光源类型 WLED, 100K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-
CMOS (1 ch, 6-bit) , 33 pins , 端子
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

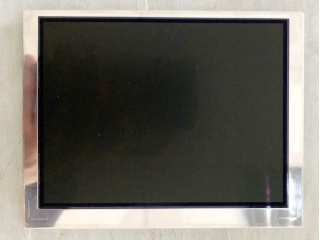

三菱液晶模组AA057VG12规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
AA057VG12规格书 |
20120816 |
English |
663.4 K |
22 |
2012-8-16 |
最新 |
|
|
AA057VG12规格书 |
20111018 |
English |
702.8 K |
22 |
2011-10-18 |
|
|
三菱液晶模组AA057VG12摘要
三菱 (Mitsubishi) 推出的 AA057VG12是一款采用a-Si TFT-LCD技术的 5.7英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 半透射半反射式，白光LED背光，寿命大于10万小时，含LED驱动器，上/下,左/右翻转显示， NCM。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。此型号适合应用于 工业。根据屏库掌握的情报此产品于2012年Q1量产，于2022年Q2停产，当前生产状态为已停产。目前AA057VG12在屏库上有4条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月26日对此型号首次建立参数，并于2024年11月20日对参数进行了最后更新。根据三菱 (Mitsubishi)于2012年8月16日发布的版本号为20120816的产品规格书，AA057VG12显示分辨率为 640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为120.4×91.6 (宽×高) mm，外观尺寸为135(宽)×104.6(高)×8.85(厚) mm，表面处理为Hard coating (2H)，抗反射处理，产品净重165g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动。AA057VG12采用了CMOS (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AA057VG12液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AA057VG12的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
