像素布局
RGB垂直条状

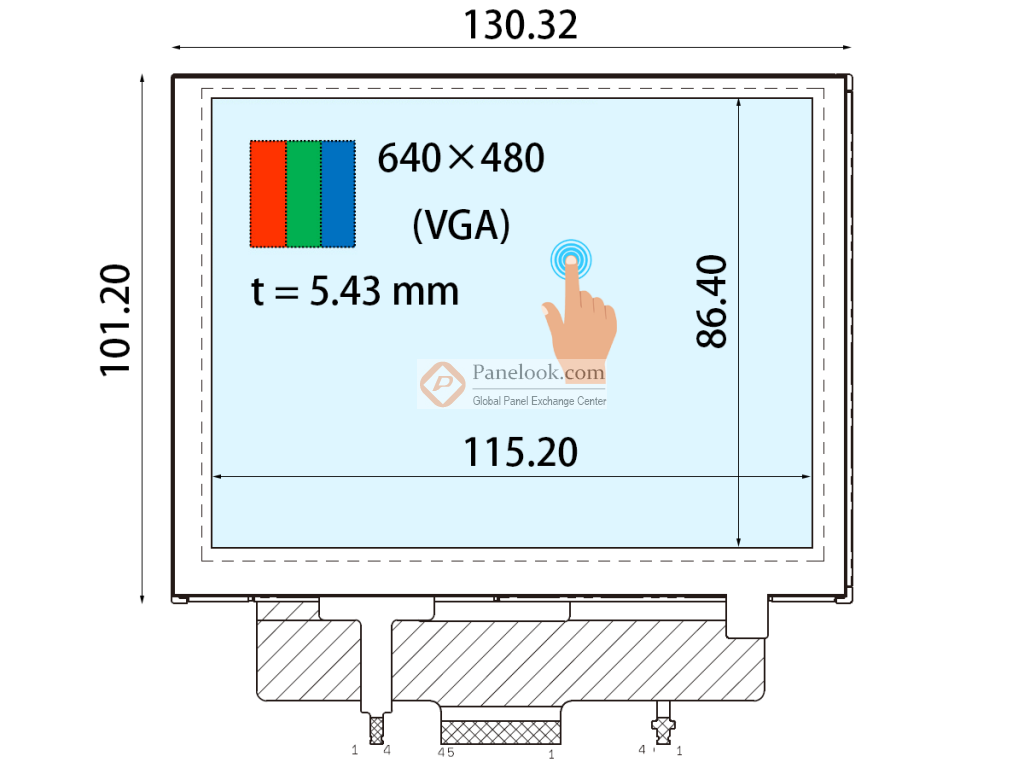

显示区域 115.2(H)×86.4(V) mm外观尺寸 130.32(H)×101.2(V)×5.93(D) mm
面板重量 125g (Typ.)表面处理 Hard coating (3H)
面板亮度 450 cd/m² (Typ.)对比度 600:1 (Typ.) (TM)
2.5:1 (Typ.) (RF)
可视角度 80/80/60/65 (Typ.)(CR≥10)  工作模式 TN，常白显示，透反射式
视角方向 -反应时间 40/60 (Max.)(Tr/Td) ms
-
功率消耗
-
光源类型 9S2P WLED, 50K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
Parallel RGB (1 ch, 6-bit) , 45 pins , FPC
- 驱屏电压
- 3.3/12/21/-7V (Typ.)(VDD/AVDD/VGH/VGL)
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
共1条现货>>
Ortustech液晶模组COM57H5M60KTC VIP卖家现货
共1个供应商>>
Ortustech液晶模组COM57H5M60KTC VIP供应商
COM57H5M60KTC 长期供应 代理经销
 上海市
Ortustech液晶模组COM57H5M60KTC规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
COM57H5M60KTC规格书 |
Ver1.0 |
English |
1.3 M |
38 |
2012-1-17 |
最新 |
|

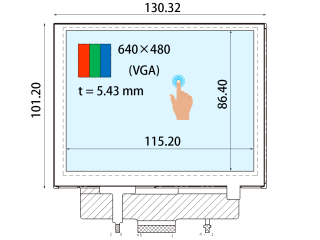

Ortustech液晶模组COM57H5M60KTC图片
Ortustech液晶模组COM57H5M60KTC综述
Ortustech (Ortustech) 推出的COM57H5M60KTC是一款采用a-Si TFT-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。屏库总结它的典型特征为: 带触摸屏，半透射半反射式，白光LED背光，寿命大于5万小时，上/下,左/右翻转显示， Blanview。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于工业。根据屏库掌握的情报此产品于2012年Q1量产，于2015年Q3停产，当前生产状态为已停产。目前COM57H5M60KTC在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年12月20日对此型号首次建立参数，并于2023年09月25日对参数进行了最后更新。根据Ortustech (Ortustech)于2012年1月17日发布的版本号为Ver1.0的产品规格书，COM57H5M60KTC显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为118.7×89.9 (宽×高) mm，外观尺寸为130.32(宽)×101.2(高)×5.93(厚) mm，表面处理为Hard coating (3H)，产品净重125g (Typ.)。背光方面此产品采用了9S2P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。COM57H5M60KTC采用了Parallel RGB (1 ch, 6-bit)信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3/12/21/-7V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用COM57H5M60KTC液晶模组，屏库®建议您向Ortustech (Ortustech)或其代理商了解关于COM57H5M60KTC的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
