| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 松下 (Panasonic) |
| 21.3英寸 |
| 1600(RGB)×1200, UXGA, 4:3 |
| 432(H)×324(V) mm |
| 2.75Kgs (Typ.) |
| 400 cd/m² (Typ.) |
89/89/89/89 (Min.)(CR≥10)  |
| 全视角 |
| 16.7M, 98% sRGB |
| 60Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| VVX21F136J00 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 456(H)×349.5(V)×22.8(D) mm | |
| 雾面 | |
| 1500:1 (Typ.) (透射) | |
| IPS，常黑显示，透射式 |
|
| 11/9 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 11S5P WLED, 30K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

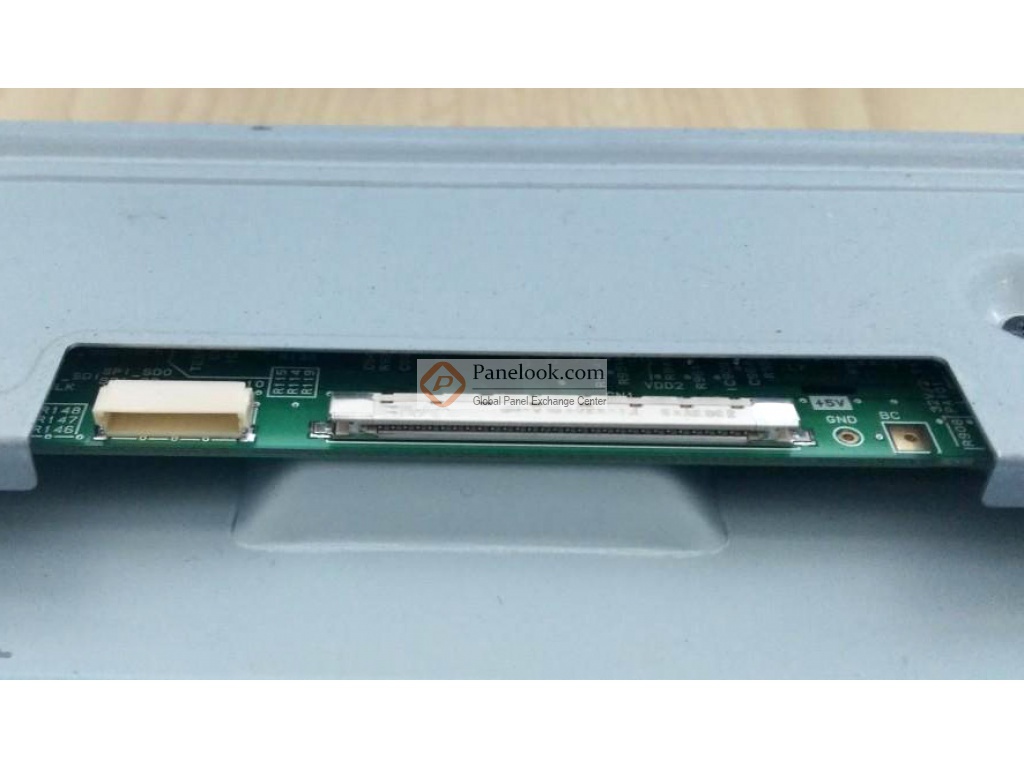

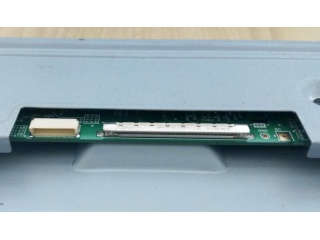

| LVDS (2 ch, 8-bit) , 30 pins , 端子 |
| 5.0V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
VVX21F136J00规格书 | ATD-8507-1 | English | 1.1 M | 29 | 2014-1-21 | 最新 | |
|
|
VVX21F136J00规格书 | Ver.1 | English | 907.2 K | 29 | 2013-12-20 | ||
|
|
VVX21F136J00规格书 | ATD-6106-2 | English | 636.5 K | 20 | 2013-1-30 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
VVX21F136J00产品停产通知单（EOL） | 20191121 | 2019-11-21 | 下载文件 |

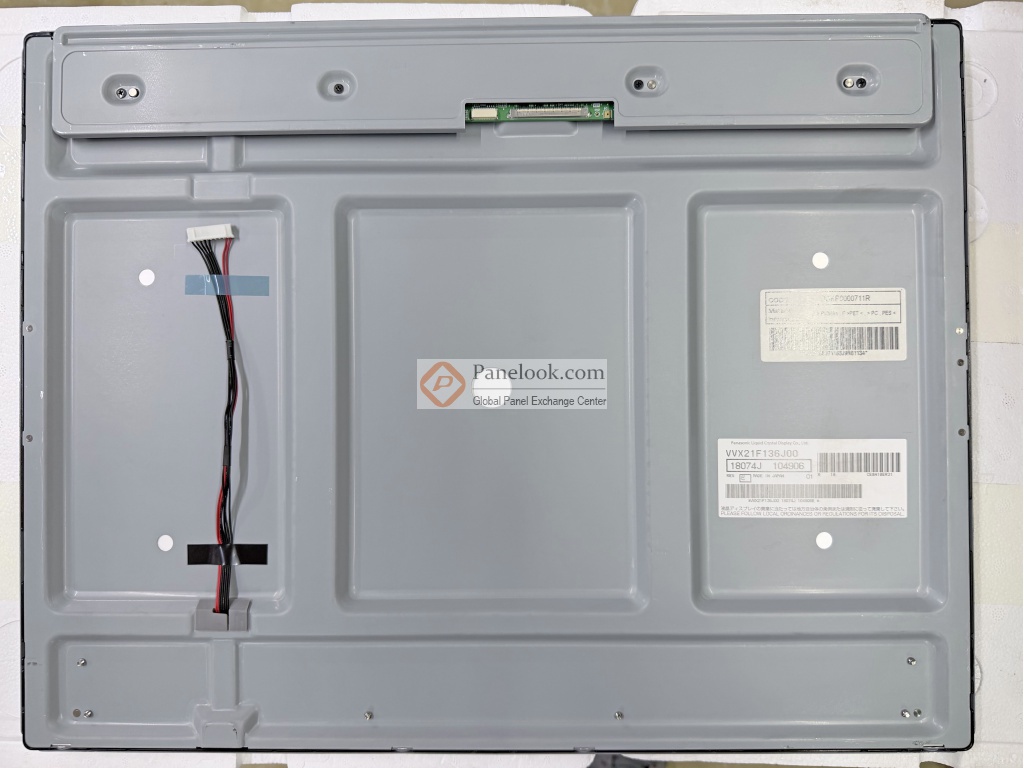

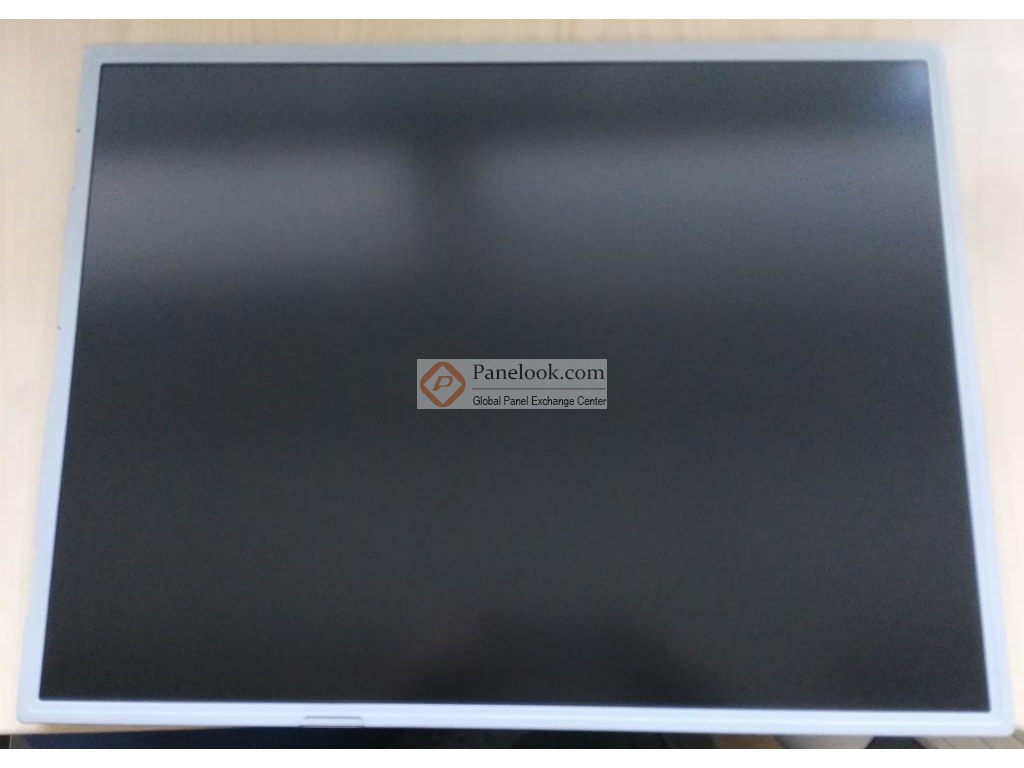

松下 (Panasonic) 推出的VVX21F136J00是一款采用a-Si TFT-LCD技术的21.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: sRGB，白光LED背光，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于医疗影像。根据屏库掌握的情报此产品于2013年Q2量产，于2020年Q4停产，当前生产状态为已停产。目前VVX21F136J00在屏库上有12条现货信息、0家供应商信息，交易氛围十分活跃。屏库于2013年08月13日对此型号首次建立参数，并于2023年10月10日对参数进行了最后更新。根据松下 (Panasonic)于2014年1月21日发布的版本号为ATD-8507-1的产品规格书，VVX21F136J00显示分辨率为1600(RGB)×1200 (UXGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为432×324 (宽×高) mm，可视尺寸为436.0×328.0 (宽×高) mm，外观尺寸为456(宽)×349.5(高)×22.8(厚) mm，表面处理为雾面，产品净重2.75Kgs (Typ.)。背光方面此产品采用了11S5P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。VVX21F136J00采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用VVX21F136J00液晶模组，屏库®建议您向松下 (Panasonic)或其代理商了解关于VVX21F136J00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
