像素布局
RGB垂直条状
显示区域 365.76(H)×205.74(V) mm外观尺寸 400(H)×243(V) mm
面板重量 1.30Kgs (Typ.)表面处理 雾面
面板亮度 450 cd/m² (Typ.)对比度 1500:1 (Typ.) (TM)
可视角度 89/89/89/89 (Min.)(CR≥10)  工作模式 IPS Pro，常黑显示，透射式
视角方向 全视角反应时间 10/8 (Typ.)(Tr/Td) ms
显示颜色 1.07B, 100% DCI-P3触摸屏 无触摸
-
功率消耗
-
光源类型 2 strings WLED, 30K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (2 ch, 10-bit) , 51 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

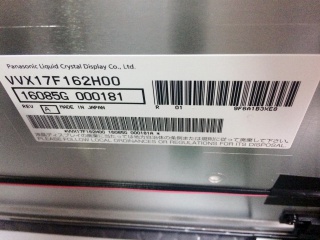

松下液晶模组VVX17F162H00规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
VVX17F162H00规格书 |
Ver.1 |
English |
1.3 M |
26 |
2016-3-2 |
最新 |
|
松下液晶模组VVX17F162H00综述

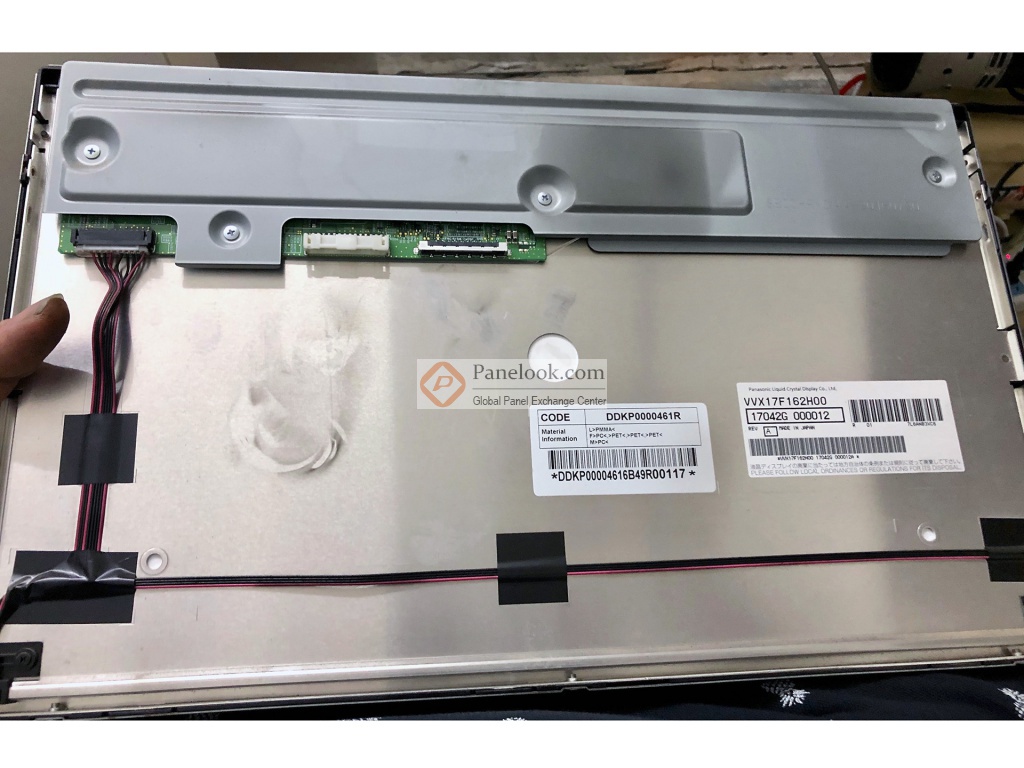

VVX17F162H00是松下 (Panasonic)推出的一款16.5吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: DCI-P3，sRGB，白光LED背光，含LED驱动器，10位灰阶，表面雾面。基于它的特征屏库推荐此型号应用于工业，医疗影像等产品。根据屏库掌握的情报此产品于2016年Q2量产，于2020年Q4停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年11月16日对此型号首次建立参数，并于2025年12月19日对参数进行了最后更新。根据松下 (Panasonic)于2016年3月2日发布的版本号为Ver.1的产品规格书，VVX17F162H00显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为365.76(宽)×205.74(高) mm，外观尺寸为400(宽)×243(高) mm，可视尺寸为369.8(宽)×209.8(高) mm，表面处理为雾面，产品净重1.30Kgs (Typ.)。背光方面此产品采用了2 strings WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动。VVX17F162H00采用了LVDS (2 ch, 10-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于VVX17F162H00的最新的生产状态信息和技术信息，屏库®建议您咨询松下 (Panasonic)。
|
