V546H1-LH2

120Hz (60HZ输入), 寿命大于5万小时, 含逆变器, 180度翻转显示, 8/10位灰阶可选, 表面雾面  (MEMC, Hyper ECO)
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：15016 2025-06-27 06:28

奇美液晶模组V546H1-LH2主要参数

  • 奇美液晶模组V546H1-LH2
  • 奇美液晶模组V546H1-LH2
  • BOE笔记本液晶屏专供
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      2008,Q4
    • 开始量产
      2009,Q1
    • 最后下单
      2011,Q3
    • 最后出货
      2011,Q4
    生产信息仅供参考，请与原厂或代理商确认。
    • 120Hz (60HZ输入)
    • 寿命大于5万小时
    • 含逆变器
    • 180度翻转显示
    • 8/10位灰阶可选
    • 表面雾面
    品牌 奇美 (CMO) 型号名称 V546H1-LH2
    屏幕尺寸 55英寸 面板类型 a-Si TFT-LCD, 液晶模组
    分辨率 1920(RGB)×1080, FHD, 16:9 像素布局 RGB垂直条状
    显示区域 1209.6×680.4 mm (H×V) 外观尺寸 1267.6×738.4×41.5 mm (H×V×D)
    屏幕重量 20.5Kgs (Typ.) 表面处理 雾面 (Haze 11%)，Hard coating (3H)
    屏幕亮度 500 cd/m² (Typ.) 对比度 4000 : 1 (Typ.) [透射]
    最佳视向 全视角 光学模式 Super MVA，常黑显示，透射式
    可视角度 88/88/88/88 (Typ.)(CR≥20) 响应速度 4.5 (Typ.)(G to G) ms
    颜色数量 16.7M/1.07B, 72% NTSC 适用于
    消耗功率 - 背光类型 22 pcs CCFL, 50K小时, 含逆变器
    刷新频率 120Hz (60Hz输入) 触摸功能 无触摸
    信号系统 LVDS (2 ch, 10-bit) , 端子 , 51 pins
    供应电压 12.0V (Typ.)
    最大额定 存储温度 -20 ~ 60 °C    工作温度 0 ~ 50 °C

    奇美液晶模组V546H1-LH2规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  V546H1-LH2规格书 Ver2.3 English 1.5 M 38  2010-9-27
    有PDF  V546H1-LH2规格书 Ver2.6 English 2.1 M 46  2010-1-12  最新
    有PDF  V546H1-LH2规格书 Ver2.5 English 2.1 M 44  2009-8-10
    有PDF  V546H1-LH2规格书 Ver2.2 English 1.4 M 34  2009-5-26
    有PDF  V546H1-LH2规格书 Ver2.1 English 1.5 M 34  2009-2-13
    有PDF  V546H1-LH2规格书 Ver2.6 English 2.1 M 46  2009-12-4
    有PDF  V546H1-LH2规格书 Ver2.6 English 2.1 M 46  2009-12-16
    有PDF  V546H1-LH2规格书 Ver1.6 English 2.1 M 45  2009-11-12
    有PDF  V546H1-LH2规格书 Ver2.0 English 1.3 M 33  2009-1-15
    有PDF  V546H1-LH2规格书 Rev0.0 English 1.8 M 37  2008-10-14

    奇美液晶模组V546H1-LH2验货标准(IIS)

    IIS对应检验产品 原厂等级 (坏点数量) MURA判定 通用等级 版本号 原厂发布日期
    PDF V546 LCM VIP会员可看 VIP会员可看 A Grade Ver1.0A  2010-4-16  IIS下载
    PDF V546 LCM VIP会员可看 VIP会员可看 A Grade Ver1.0A  2010-4-15  IIS下载
    PDF V546 LCM VIP会员可看 VIP会员可看 A- Grade Ver1.0A  2010-4-14  IIS下载

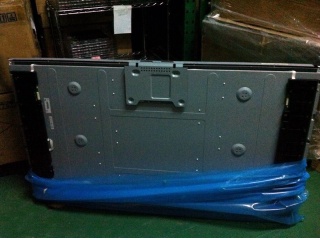

    奇美液晶模组V546H1-LH2图片

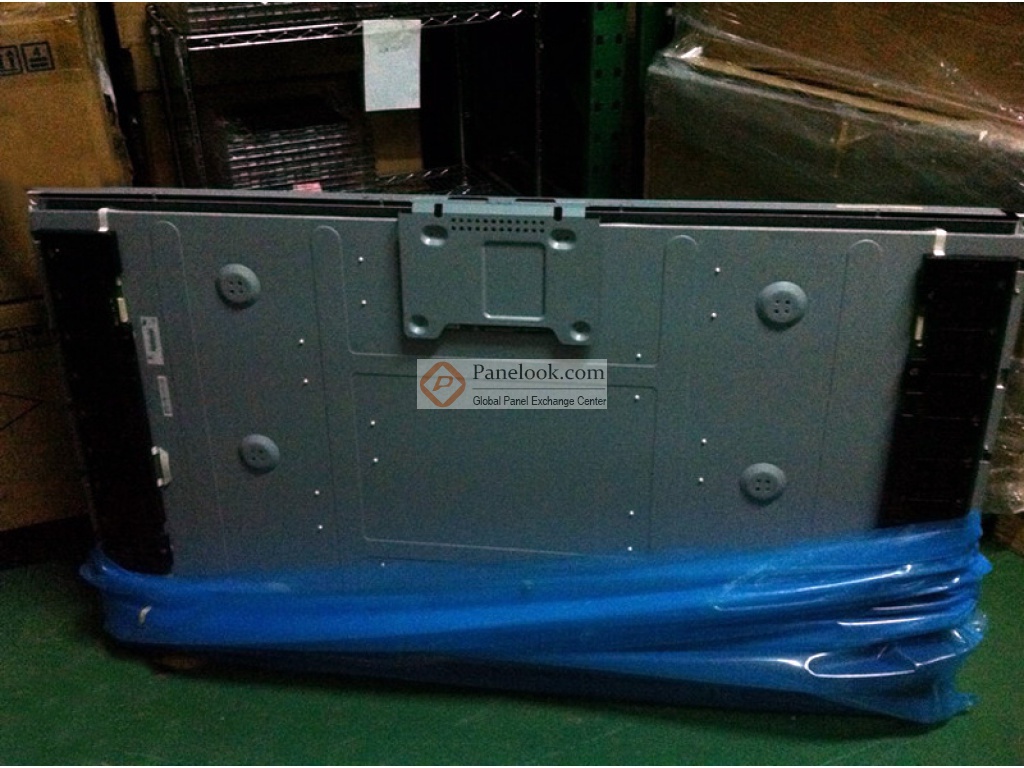

    • V546H1-LH2大图

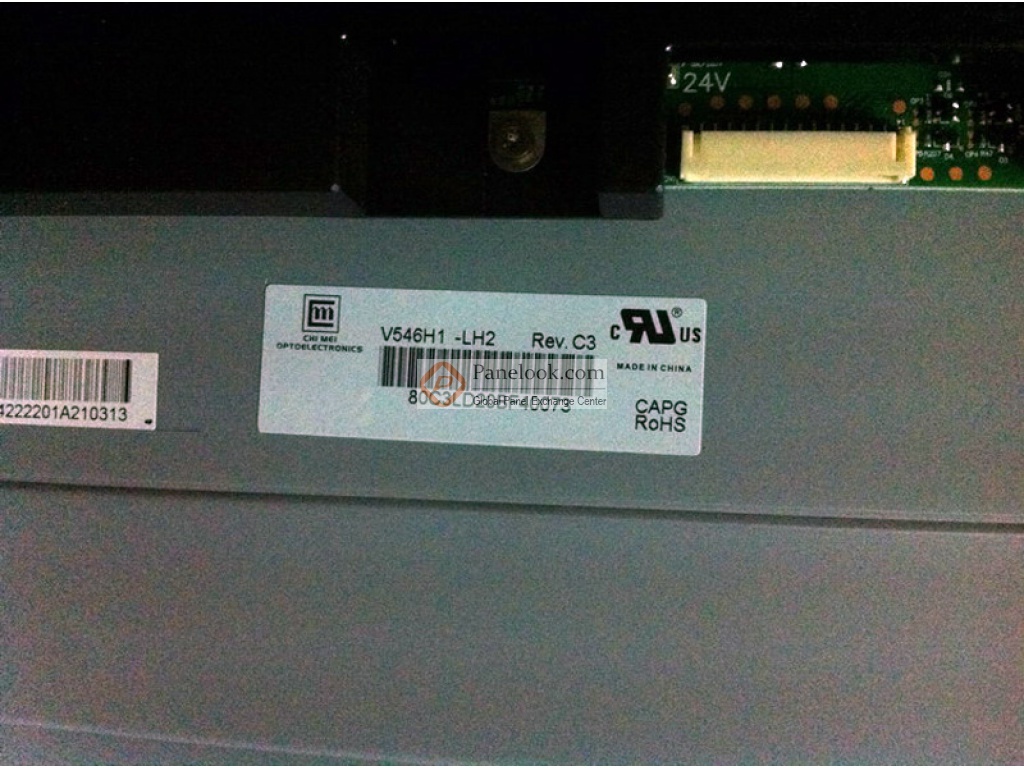

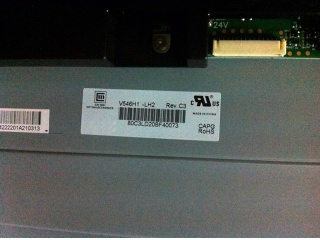

    • V546H1-LH2大图

    奇美液晶模组V546H1-LH2综述

    V546H1-LH2是奇美 (CMO)推出的一款55吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 120Hz (60HZ输入)，寿命大于5万小时，含逆变器，180度翻转显示，8/10位灰阶可选，表面雾面， MEMC, Hyper ECO。基于它的特征屏库推荐此型号应用于电视等产品。根据屏库掌握的情报此产品于2009年Q1量产，于2011年Q4停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年02月09日对此型号首次建立参数，并于2025年06月27日对参数进行了最后更新。根据奇美 (CMO)于2010年1月12日发布的版本号为Ver2.6的产品规格书，V546H1-LH2显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1209.6(宽)×680.4(高) mm，外观尺寸为1267.6(宽)×738.4(高)×41.5(厚) mm，可视尺寸为1217.6(宽)×688.4(高) mm，表面处理为雾面 (Haze 11%)，Hard coating (3H)，产品净重20.5Kgs (Typ.)。背光方面此产品采用了22 pcs CCFL发光的直下式光源，光源的使用寿命为50K小时，含逆变器。V546H1-LH2采用了LVDS (2 ch, 10-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz (60Hz输入)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于V546H1-LH2的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (CMO)。
    比较全部

    奇美 V546H1系列型号

    (共18个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 V546H1-L01 群创  55" 液晶模组  1920×1080        CCFL    已停产   0 0
    添加 V546H1-LE1 群创  55" 液晶模组  1920×1080  450  4000:1  WLED  LVDS  已停产 V546H1-LE1规格书下载 0 0
    添加 V546H1-LE2 群创  55" 液晶模组  1920×1080  500  4000:1  WLED  LVDS  已停产 V546H1-LE2规格书下载 0 0
    添加 V546H1-LE5 群创  55" 液晶模组  1920×1080  450  4000:1  WLED  LVDS  已停产 V546H1-LE5规格书下载 0 0
    添加 V546H1-LH1 群创  55" 液晶模组  1920×1080  500  4000:1  CCFL  LVDS  已停产 V546H1-LH1规格书下载 0 0
    添加 V546H1-LH2 群创  55" 液晶模组  1920×1080  500  4000:1  CCFL  LVDS  已停产 V546H1-LH2规格书下载 0 0
    添加 V546H1-LH3 群创  55" 液晶模组  1920×1080  500  4000:1  CCFL  LVDS  已停产 V546H1-LH3规格书下载 0 0
    添加 V546H1-LH4 群创  55" 液晶模组  1920×1080  500  4000:1  CCFL  LVDS  已停产 V546H1-LH4规格书下载 0 0
    添加 V546H1-LS1 群创  55" 液晶模组  1920×1080  400  6000:1  WLED  LVDS  已停产 V546H1-LS1规格书下载 0 0
    添加 V546H1-LS2 群创  55" 液晶模组  1920×1080  400  6000:1  WLED  LVDS  已停产 V546H1-LS2规格书下载 0 0
    添加 V546H1-PH1 群创  55" 液晶玻璃  1920×1080  0     NO    已停产   0 0
    添加 V546H1-PH2 群创  55" 液晶玻璃  1920×1080  0     NO    已停产   0 0
    添加 V546H1-PH3 群创  55" 液晶玻璃  1920×1080  0  6000:1  NO  Mini LVDS  已停产 V546H1-PH3规格书下载 0 0
    添加 V546H1-PH4 群创  55" 液晶玻璃  1920×1080  0     NO    已停产   0 0
    添加 V546H1-PH5 群创  55" 液晶玻璃  1920×1080  0  4000:1  NO  LVDS  已停产 V546H1-PH5规格书下载 0 0
    添加 V546H1-PH6 群创  55" 液晶玻璃  1920×1080  0  6000:1  NO  LVDS  已停产 V546H1-PH6规格书下载 0 0
    添加 V546H1-PS1 群创  55" 液晶玻璃  1920×1080  0  6000:1  NO  LVDS  已停产 V546H1-PS1规格书下载 0 0
    添加 V546H1-PS2 群创  55" 液晶玻璃  1920×1080  0  6000:1  NO  LVDS  已停产 V546H1-PS2规格书下载 0 0
    共3个型号>>

    55", 1920×1080, 8/10-bit, LVDS, 120Hz (60Hz输入), CCFL, 普亮, 液晶模组 热门型号

    (共3个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 V546H1-LH2 群创  55" 液晶模组  1920×1080  500  4000:1  CCFL  LVDS  已停产 V546H1-LH2规格书下载 0 0
    添加 V546H1-LH3 群创  55" 液晶模组  1920×1080  500  4000:1  CCFL  LVDS  已停产 V546H1-LH3规格书下载 0 0
    添加 V546H1-LH4 群创  55" 液晶模组  1920×1080  500  4000:1  CCFL  LVDS  已停产 V546H1-LH4规格书下载 0 0
