智晶OLED屏UG-9696TDDJG02主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
量产中

客户发样
2020,Q3
开始量产
2020,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商: 智晶 (WiseChip)
型号: UG-9696TDDJG02

对角尺寸: 1.1英寸
类型: PM-OLED, OLED屏

显示区域: 19.852(W)×19.852(H) mm
外观尺寸: 25.9(W)×29.5(H)×1.3(D) mm

像素排列: RGB垂直条状
解析度: 96(RGB)×96, 1:1

面板重量: 1.96±0.20
表面处理: -

显示亮度: 150 cd/m² (Typ.)
对比度: 10000:1 (Typ.) (透射)

推荐视向: 全视角
响应时间: -

可视角度: 80/80/80/80 (Min.)
显示模式: -

支持颜色

65K

应用产品

功率消耗: -
光源类型: 自发光, 7K小时

刷新率: -
触摸技术: 无触摸

驱动IC: COG 已邦定 SSD1357

接口类型: 34 pins 8-bit 8080 并口, 4-wire SPI , FPC

电压供应: 3.0/12.0V (Typ.)(VDD/VCC)

应用环境: 工作温度 -40 ~ 70 °C, 存储温度 -40 ~ 85 °C

智晶OLED屏UG-9696TDDJG02规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	UG-9696TDDJG02规格书	Rev.B	English	1.2 M	24	2020-8-14	最新	付费下载

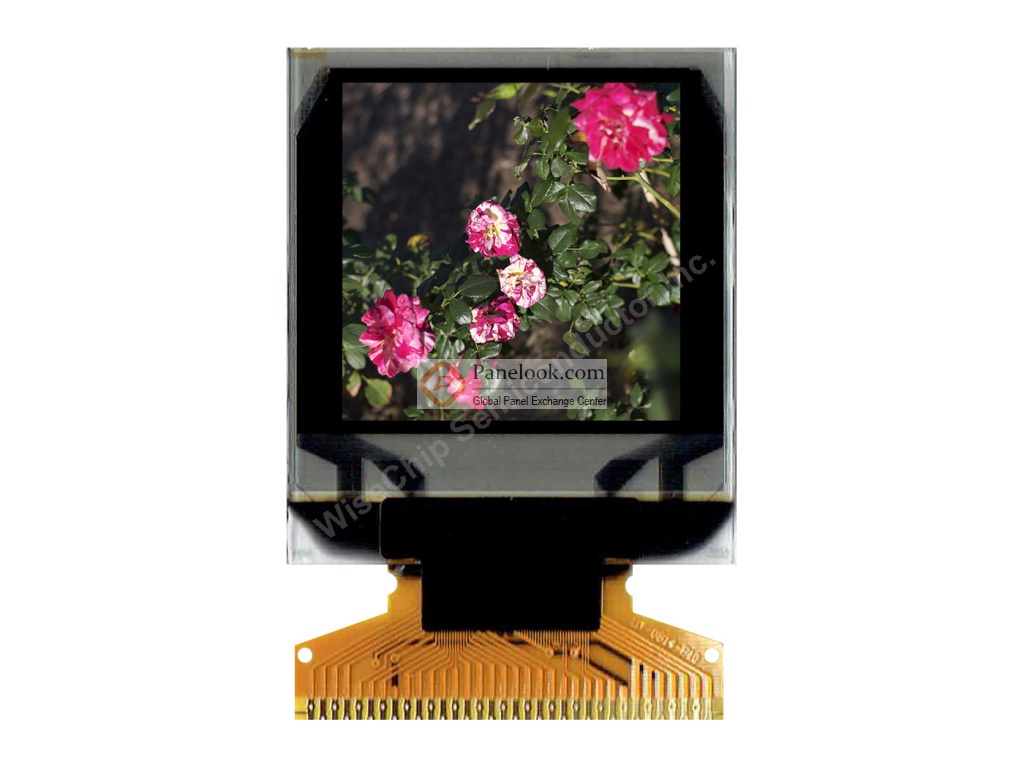

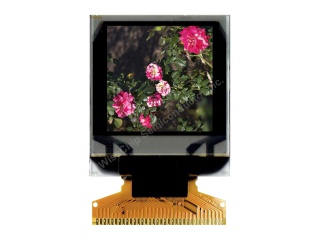

智晶OLED屏UG-9696TDDJG02图片

智晶OLED屏UG-9696TDDJG02摘要

UG-9696TDDJG02是智晶光电股份有限公司 (智晶，WiseChip) 推出的一款采用PM-OLED技术的1.1英寸显示屏，它自发光，无触摸，已邦定SSD1357驱动IC。根据智晶 (WiseChip)于2020年8月14日发布的版本号为Rev.B的产品规格书，UG-9696TDDJG02显示分辨率为96(RGB)×96，宽高比为1:1 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为19.852×19.852 (宽×高) mm，可视尺寸为21.852×21.852 (宽×高) mm，外观尺寸为25.9×29.5 (宽×高)×1.3(厚) mm，产品净重1.96±0.20。本产品自发光，光源的使用寿命为7K小时。UG-9696TDDJG02采用了8-bit 8080 并口, 4-wire SPI信号接口，总共34 pins，采用FPC连接，驱屏电压为3.0/12.0V (Typ.)(VDD/VCC)。如果开发新产品想采用UG-9696TDDJG02OLED屏，屏库®建议您向智晶 (WiseChip)或其代理商了解关于UG-9696TDDJG02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前UG-9696TDDJG02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2021年07月29日对此型号首次建立参数，并于2024年07月02日对参数进行了最后更新。它的工作温度为 -40 ~ 70°C，存储温度为 -40 ~ 85°C。基于它宽温等特征，此型号推荐使用于穿戴装置。
