| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 智晶 (WiseChip) |
| 0.95英寸 |
| 96×64, 15:10 |
| 19.95×13.42 mm (H×V) |
| 1.65g (Typ.) |
| 80 cd/m² (Typ.) |
| - |
80/80/80/80 (Min.)  |
| 单色(白色) |
| - |
| - |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| UG-9664HSWAG01 | |
| PM-OLED, OLED屏 | |
| 矩形 | |
| 24.9×22.95×1.5 mm (H×V×D) | |
| - | |
| 2000 : 1 (Typ.) (透射) | |
| - | |
| 0.01/0.1 (Max.)(Tr/Td) ms | |
| |
|
| 自发光, 10K小时 | |
| 无触摸 |
| 驱动IC |
|---|
| 信号类型 |
| 电压供应 |
| 最大额定 |
| 8-bit 6800/8080 并口, 4-wire SPI, I²C , 25 pins , FPC |
| 2.8/1.8/11V (Typ.)(VDD/VDDIO/VCC) |
| 存储温度 -40 ~ 80 °C 工作温度 -30 ~ 70 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
UG-9664HSWAG01规格书 | Rev.B | English | 1.3 M | 28 | 2008-1-3 | ||
|
|
UG-9664HSWAG01规格书 | Rev.A | English | 1.5 M | 30 | 2006-09-08 | 最新 |

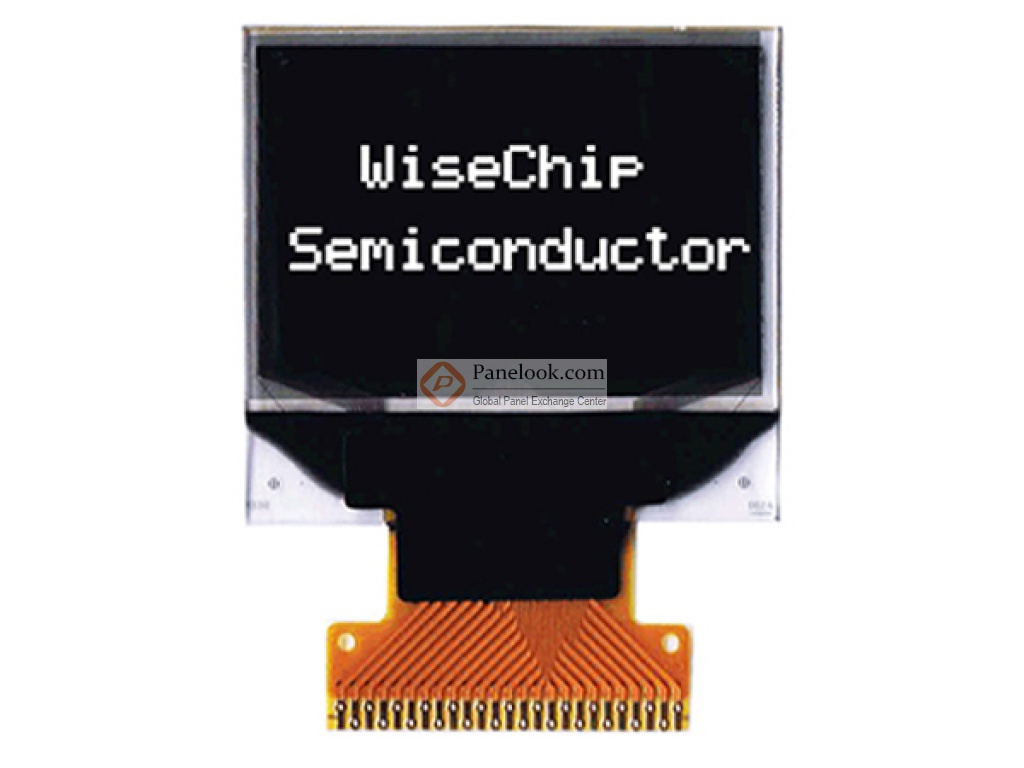

智晶 (WiseChip) 推出的UG-9664HSWAG01是一款采用PM-OLED技术的0.95英寸显示屏，它自发光，无触摸。屏库总结它的典型特征为: 宽温。它的工作温度为 -30 ~ 70°C，存储温度为 -40 ~ 80°C。此型号适合应用于穿戴装置，MP3 PMP。本产品已邦定SSD1305驱动IC。根据屏库掌握的情报此产品于2006年Q3量产，于2028年Q1停产，当前生产状态为已停产。目前UG-9664HSWAG01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年07月06日对此型号首次建立参数，并于2025年05月08日对参数进行了最后更新。根据智晶 (WiseChip)于2008年1月3日发布的版本号为Rev.B的产品规格书，UG-9664HSWAG01显示分辨率为96×64，宽高比为15:10 (宽:高)，像素采用矩形排列。它的显示区域尺寸为19.95×13.42 (宽×高) mm，可视尺寸为21.95×15.42 (宽×高) mm，外观尺寸为24.9(宽)×22.95(高)×1.5(厚) mm，产品净重1.65g (Typ.)。本产品自发光，光源的使用寿命为10K小时。UG-9664HSWAG01采用了8-bit 6800/8080 并口, 4-wire SPI, I²C信号接口，总共25 pins，采用FPC连接，驱屏电压为2.8/1.8/11V (Typ.)(VDD/VDDIO/VCC)。如果开发新产品想采用UG-9664HSWAG01OLED屏，屏库®建议您向智晶 (WiseChip)或其代理商了解关于UG-9664HSWAG01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
