| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 智晶 (WiseChip) |
| 0.95英寸 |
| 96(RGB)×64, 15:10 |
| 20.14(H)×13.42(V) mm |
| 1.80g (Typ.) |
| 100 cd/m² (Typ.) |
80/80/80/80 (Min.)  |
| - |
| 65K, 57% NTSC |
| - |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| UG-9664HDDAG01 | |
| PM-OLED, OLED屏 | |
| RGB垂直条状 | |
| 25.7(H)×22.2(V)×1.6(D) mm | |
| - | |
| 1000:1 (Typ.) (透射) | |
| - | |
| - | |
| |
|
| 无触摸 | |
| 自发光, 10K小时 |
| 驱动IC |
|---|
| 信号接口 |
| 驱屏电压 |
| 工作环境 |
| 8-bit 6800/8080 并口, 4-wire SPI , 23 pins , FPC |
| 2.8/2.8/14.0V (Typ.)(VDD/VDDIO/VCC) |
| 工作温度: -30 ~ 70 °C, 存储温度: -40 ~ 80 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
UG-9664HDDAG01规格书 | Rev.A | English | 1.5 M | 28 | 2006-8-22 | ||
|
|
UG-9664HDDAG01规格书 | Rev.B | English | 1.3 M | 29 | 2006-10-20 | 最新 |

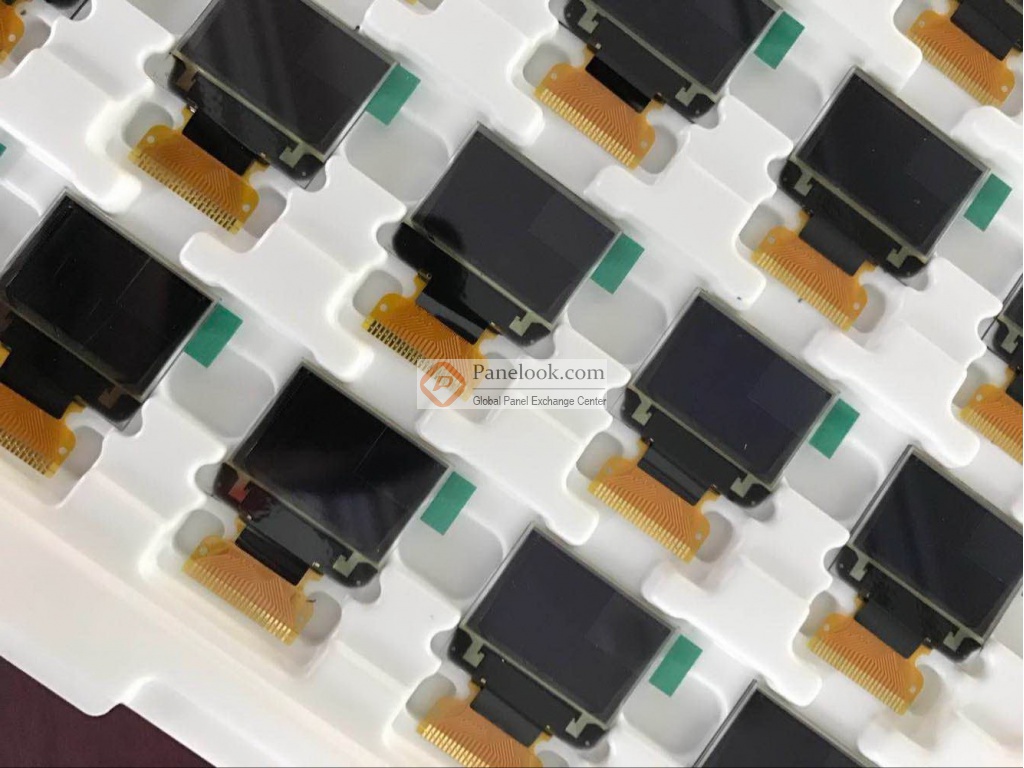

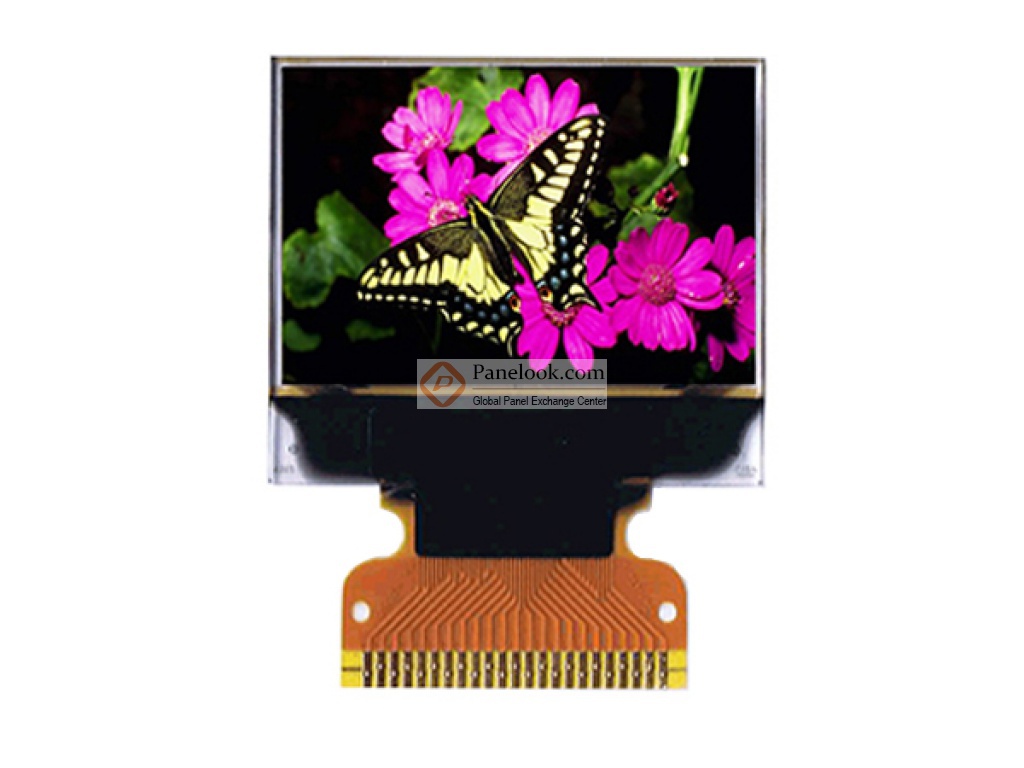

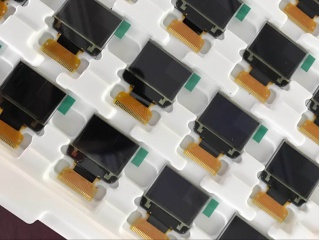

UG-9664HDDAG01是智晶 (WiseChip)推出的一款0.95吋PM-OLED显示屏，它自发光，无触摸。此产品工作温度为 -30 ~ 70°C，存储温度为 -40 ~ 80°C。它的典型特征屏库总结为: 宽温。基于它的特征屏库推荐此型号应用于穿戴装置，MP3 PMP等产品。本产品已邦定SSD1331驱动IC。根据屏库掌握的情报此产品于2006年Q3量产，当前生产状态为量产中。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年07月06日对此型号首次建立参数，并于2022年07月18日对参数进行了最后更新。根据智晶 (WiseChip)于2006年10月20日发布的版本号为Rev.B的产品规格书，UG-9664HDDAG01显示分辨率为96(RGB)×64，宽高比为15:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为20.14(宽)×13.42(高) mm，外观尺寸为25.7(宽)×22.2(高)×1.6(厚) mm，可视尺寸为22.14(宽)×15.42(高) mm，产品净重1.80g (Typ.)。本产品自发光，光源的使用寿命为10K小时。UG-9664HDDAG01采用了8-bit 6800/8080 并口, 4-wire SPI信号接口，总共23 pins，采用FPC连接，驱屏电压为2.8/2.8/14.0V (Typ.)(VDD/VDDIO/VCC)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此OLED屏，关于UG-9664HDDAG01的最新的生产状态信息和技术信息，屏库®建议您咨询智晶 (WiseChip)。
