| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 智晶 (WiseChip) |
| 1.7英寸 |
| 160(RGB)×128, 5:4 |
| 33.575(H)×26.864(V) mm |
| 4.5g (Typ.) |
| 100 cd/m² (Typ.) |
80/80/80/80 (Min.)  |
| 全视角 |
| 262K |
| - |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| UG-6028GDEFF01 | |
| PM-OLED, OLED屏 | |
| RGB垂直条状 | |
| 39.9(H)×34(V)×1.7(D) mm | |
| 雾面 | |
| 10000:1 (Min.) (透射) | |
| - | |
| 0.01/0.1 (Max.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 自发光, 10K小时 |
| 驱动IC |
|---|
| 信号接口 |
| 驱屏电压 |
| 工作环境 |
| 8-bit 6800/8080 并口, 4-wire SPI, I²C , 35 pins , FPC |
| 3.0/14.0V (Typ.)(VDD/VCC) |
| 工作温度: -40 ~ 70 °C, 存储温度: -40 ~ 85 °C |
厦门市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
UG-6028GDEFF01规格书 | Rev.B | English | 2.3 M | 30 | 2022-01-27 | 最新 |

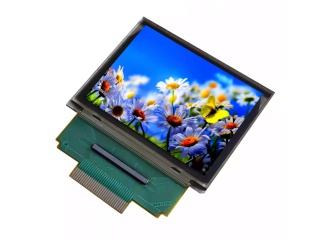

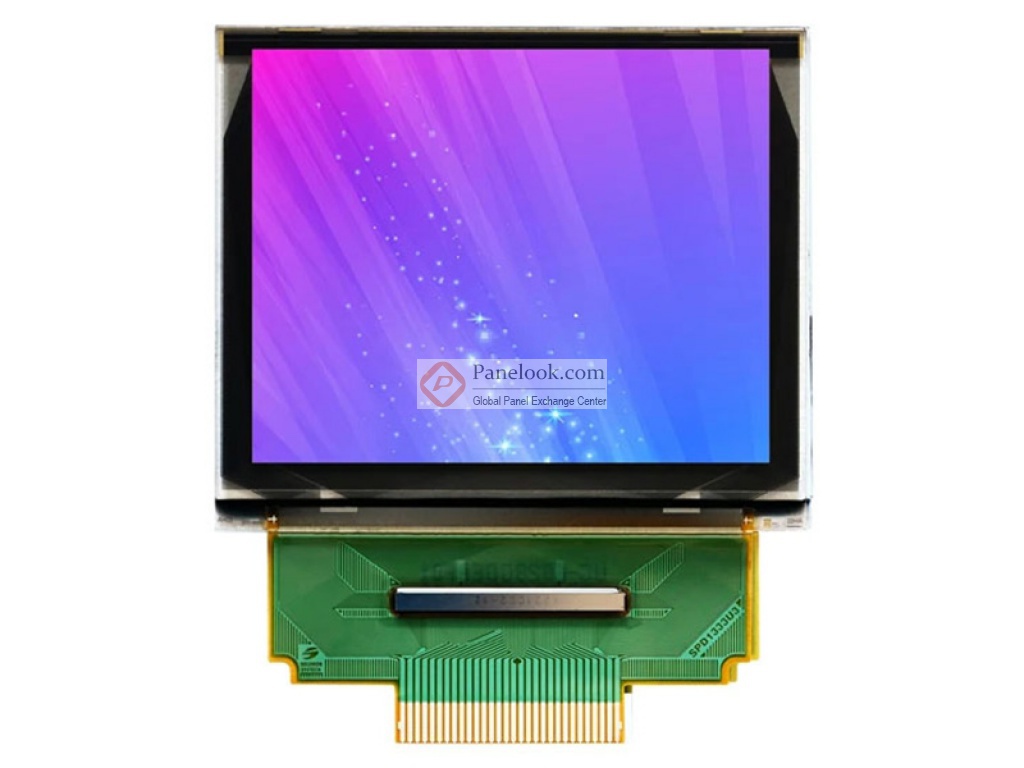

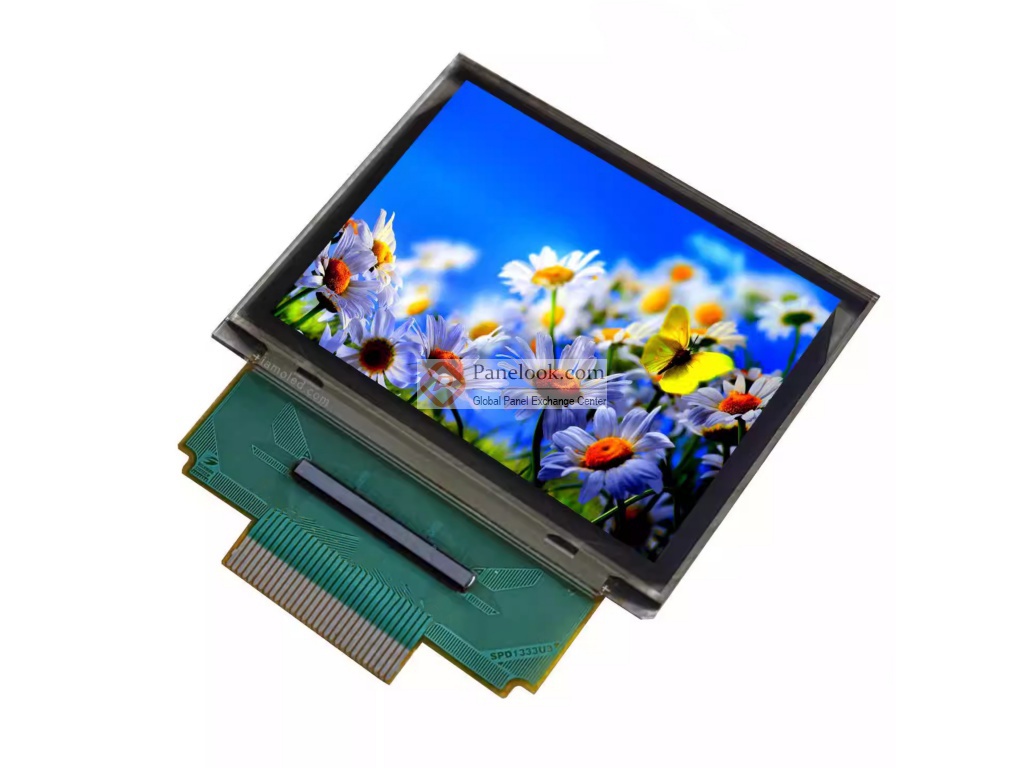

UG-6028GDEFF01是智晶 (WiseChip)推出的一款1.7吋PM-OLED显示屏，它自发光，无触摸。此产品工作温度为 -40 ~ 70°C，存储温度为 -40 ~ 85°C。它的典型特征屏库总结为: 宽温，表面雾面。基于它的特征屏库推荐此型号应用于穿戴装置等产品。本产品已邦定SSD1333驱动IC。根据屏库掌握的情报此产品于2021年Q4量产，当前生产状态为量产中。目前此型号在屏库上有1条现货信息、2家供应商信息，交易氛围清淡。屏库于2024年10月17日对此型号首次建立参数。根据智晶 (WiseChip)于2022年1月27日发布的版本号为Rev.B的产品规格书，UG-6028GDEFF01显示分辨率为160(RGB)×128，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为33.575(宽)×26.864(高) mm，外观尺寸为39.9(宽)×34(高)×1.7(厚) mm，可视尺寸为35.575(宽)×28.864(高) mm，表面处理为雾面，产品净重4.5g (Typ.)。本产品自发光，光源的使用寿命为10K小时。UG-6028GDEFF01采用了8-bit 6800/8080 并口, 4-wire SPI, I²C信号接口，总共35 pins，采用FPC连接，驱屏电压为3.0/14.0V (Typ.)(VDD/VCC)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此OLED屏，关于UG-6028GDEFF01的最新的生产状态信息和技术信息，屏库®建议您咨询智晶 (WiseChip)。
